汽车CAN-BUS总线系统示教板

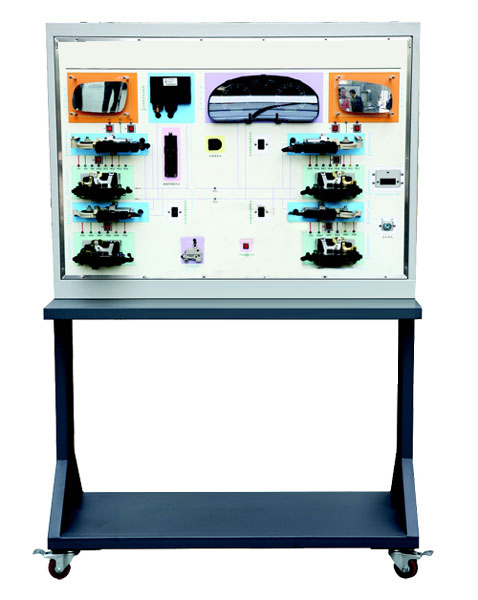

汽车CAN-BUS总线系统示教板展示了上海大众帕萨特B5的舒适CAN系统，设备包括舒适系统控制器、汽车仪表、中央集控门锁、电动门窗及电动后视镜等真实汽车部件。能动态演示舒适CAN系统的工作过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。
汽车CAN-BUS总线系统示教板装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。

一、装置特点
面板设计采用汽车真实实物与彩色喷绘图片相结合的模式，形象直观演示系统组成和工作过程；
面板上设有相应的测试点，教师可以测量参数的变化；
面板上设有故障设置开关，可以动态展示系统常见故障情况。
二、技术性能
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜0.3kVA
外形尺寸：120cm×55cm×180cm
三、基本配置及功能
    示教板采用整体框架式结构，面板采用彩色PVC喷绘工艺，框架和控制屏经过喷塑处理，并设计有桌面，便于教师放置相关测量设备，底部设有万向轮便于移动和布置。
    面板布局采用框图模块设计，具体实物与框图一一对应，舒适CAN系统采用舒适系统控制器、汽车仪表、中央集控门锁、电动门窗、行李箱电机及电动后视镜等，能完整展示大众帕萨特B5中的舒适CAN系统的构成和工作过程。
    面板上还设有诊断座，用于连接汽车专用解码器，可实现数据流检测和故障诊断，读码、清码、匹配及测试执行器功能。
四、实训项目
中央集控门锁工作演示
电动车窗工作演示
电动后视镜工作演示
行李箱电机工作演示
舒适CAN系统工作演示
五、故障设置功能
    面板上设置有故障模拟开关，当开关按下相应的指示灯点亮，表示故障已经被设置。设备可设置4个故障点，故障类型包括中控门锁故障和电动后视镜故障等情况。
六、仪器配置
用户必配仪器：汽车专用解码器(支持CAN总线）、汽车专用万用表
用户选配仪器：汽车专用示波器
