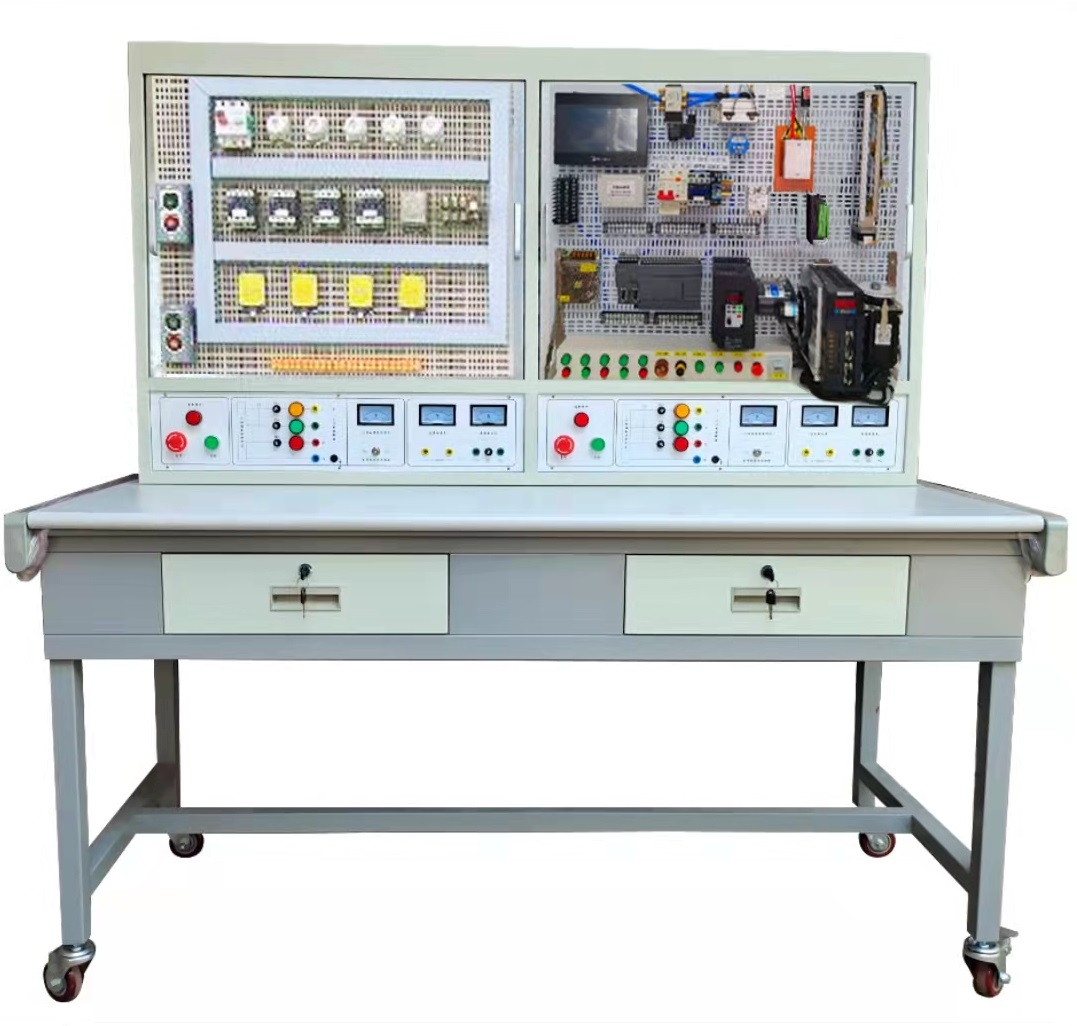

LGWX-084A型 维修电工技能实训考核装置(网孔板、双组型)
品牌：理工伟业 咨询电话：010-82827827 82827835
一、 概述
LGWX-084A型维修电工技能实训考核装置(网孔板、双组型)主要由实训桌和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。
二、 特点
1. 电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实训
2. 操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资
3. 设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠
4. 实训台为双人座，即可以两个学生同时进行实训，电源独立互不干扰
5. 网孔板为挂件式，采用1.5mm厚的钢板表面喷塑处理，网孔板的尺寸为695*620mm,孔大小为5×10mm。
6. 配套的实训连接导线采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍青铜弹片，接触优良
三、技术性能
1. 输入电压：三相四线（或三相五线）～380V±10% 50Hz
2. 工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量：＜1.5kVA
4. 外形尺寸：1600mm×800mm×1650mm
5. 安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断间≤0.1s）、过压保护、过流保护、过载保护等措施
四、基本配置
维修电工实训台提供两组线电压380V和相电压220V两种电源，控制屏两侧提供有单、三相电源插座。
1.设有450V指针式交流电压表1只，通过波段开关切换指示电源输入的三相线电压。
2.实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护；实训台提供安全型插孔三相电源输出两组，单相电源输出采用二插三孔式插座。
3.可调直流稳压电源，每个工位提供一组0～30V/2A连续可调直流电源,带有电源开关、三位半数字电压表指示、三位半数字电流表指示，输出有软截止自动恢复保护功能；
4.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有一个抽屉（带锁）用于放置工具和元器件。
五、实训项目
1.电力拖动实训项目
(1) 三相异步电动机直接启动控制
(2) 三相异步电动机接触器点动控制线路
(3) 三相异步电动机接触器自锁控制线路
(4) Y-Δ启动手动/自动控制电路
(5) 接触器联锁的三相异步电动机正反转控制线路
(6) 按钮联锁的三相异步电动机正反转控制线路
(7) 双重联锁的三相异步电动机正反转控制线路
(8) 倒顺开关控制的三相异步电动机正反转控制线路
(9) 三相异步电动机能耗制动电路
(10)三相异步电动机串电阻降压启动控制线路
(11)三相异电动机的多地控制
(12)工作台自动往返控制线路
(13)学生自行设计电路的安装、接线与调试
2.仪表照明实训项目
(1)电工常用工具的使用
(2)白炽灯照明电路的安装
(3)两个开关控制一盏灯
(4)两地控制一盏灯
(5)声控开关控制照明电路
(6)日光灯电路
(7)电度表原理与接线
(8)单相电度表的直接接线
(9)单相电度表经电流互感器接线
(10)住宅照明线路实训
六、配置清单
|
序号 |
名 称 |
型号与规格 |
数量 |
备注 |
|
1 |
单相电度表 |
DD862a |
2台 |
|
|
2 |
螺口灯座 |
3A/250V |
4只 |
|
|
3 |
灯泡 |
220V/40W |
4只 |
|
|
4 |
单联开关 |
|
2只 |
|
|
5 |
双控开关 |
|
2只 |
|
|
6 |
声（光）控延时开关 |
|
2只 |
|
|
7 |
开关盒 |
86×86×40 |
4只 |
|
|
8 |
日光灯管套件（镇流器） |
10W |
2套 |
|
|
9 |
电流互感器 |
LMK3(BH)-0.66 5/5A 5VA |
2只 |
|
|
10 |
空气开关 |
DZ47-63LE4P5A |
2只 |
|
|
11 |
保险丝座 |
RT18-32/3P |
2只 |
|
|
12 |
直插式保险座 |
RT14-20 |
4只 |
|
|
13 |
熔断器 |
RT18-20/3A |
6只 |
|
|
14 |
熔断器 |
RT14-20/2A |
4只 |
|
|
15 |
交流接触器 |
LC1-D0610Q5N |
6只 |
|
|
16 |
接触器辅助触头 |
LA1-DN11 |
6只 |
|
|
17 |
热继电器 |
JRS1D-25（0.63-1A） |
2只 |
|
|
18 |
热继电器座 |
JRS1D-25/Z |
2只 |
|
|
19 |
通电延时时间继电器 |
ST3PA-B/380V（0-10S） |
2只 |
|
|
20 |
时间继电器座 |
PF-083A |
2只 |
|
|
21 |
平动按钮 |
Φ22-LAY16-AG11 |
4只 |
|
|
22 |
平动按钮 |
Φ22-LAY16-AR11 |
4只 |
|
|
23 |
平动按钮 |
Φ22-LAY16-AB11 |
2只 |
|
|
24 |
按钮开关盒 |
3孔 |
4只 |
|
|
25 |
行程开关 |
LX19-222 |
4只 |
|
|
26 |
行程开关 |
LX19-001 |
4只 |
|
|
27 |
倒顺开关 |
KO3-15 |
2只 |
|
|
28 |
塑料安装卡子 |
|
500只 |
|
|
29 |
自攻螺丝 |
|
240只 |
|
|
30 |
走线槽 |
2525 |
4米 |
|
|
31 |
接线端子排 |
JF5-2.5/5 |
10条 |
|
|
32 |
G形导轨 |
0.4米 |
2根 |
|
|
33 |
三相鼠笼式异步电动机 |
AC380V△ |
2台 |
|
