汽车灯光照明系统示教板

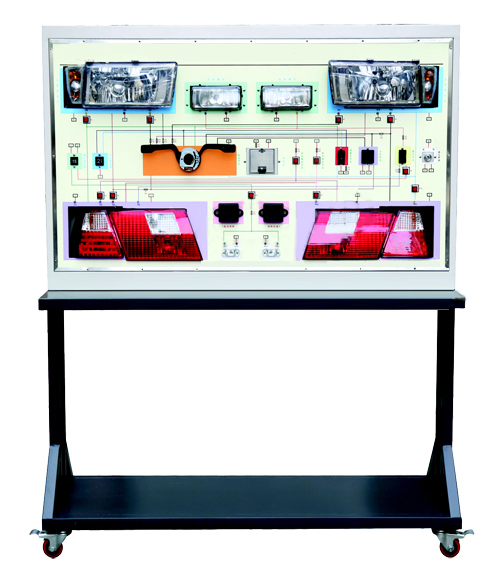

汽车灯光照明系统示教板完整展示了上海大众桑塔纳2000的灯光照明系统，设备包括前组合灯、雾灯、后组合灯、内顶灯、牌照灯等真实汽车部件，能动态演示汽车各种灯光的工作过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。
汽车灯光照明系统示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。

一、装置特点
面板设计采用汽车真实实物与彩色喷绘图片相结合的模式，形象直观演示系统组成和工作过程；
面板上设有相应的测试点，教师可以动态测量参数的变化情况；
面板上设有故障设置开关，可以动态展示系统常见故障情况。
二、技术性能
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜0.75kVA
外形尺寸：120cm×55cm×180cm
三、基本配置及功能
    示教板采用整体框架式结构，面板采用彩色PVC喷绘工艺，框架和控制屏经过喷塑处理，并设计有桌面，便于教师放置相关测量设备，底部设有万向轮便于移动和布置。
    面板布局采用框图模块设计，具体实物与框图一一对应，灯光照明控制部分采用大众桑塔纳2000所用的照明控制系统，真实汽车部件包括远光灯、近光灯、转向灯、报警灯、雾灯、刹车灯、倒车灯、小灯、尾灯、内顶灯、牌照灯、转向开关和继电器等，通过拨动面板上的转向开关可形象观察各个灯光照明系统的工作过程。
四、实训项目
远光灯工作演示
近光灯工作演示
转向灯工作演示
报警灯工作演示
雾灯工作演示
刹车灯工作演示
倒车灯工作演示
小灯工作演示
尾灯工作演示
内顶灯工作演示
牌照灯工作演示
五、故障设置功能
    面板上设置有故障模拟开关，当开关按下相应的指示灯点亮，表示故障已经被设置。设备可设置10个故障点，故障类型包括前组合灯故障和后组合灯故障等情况。
六、仪器配置
    用户必配仪器：汽车专用万用表
