四工位电气安装实训台

一、技术参数要求：

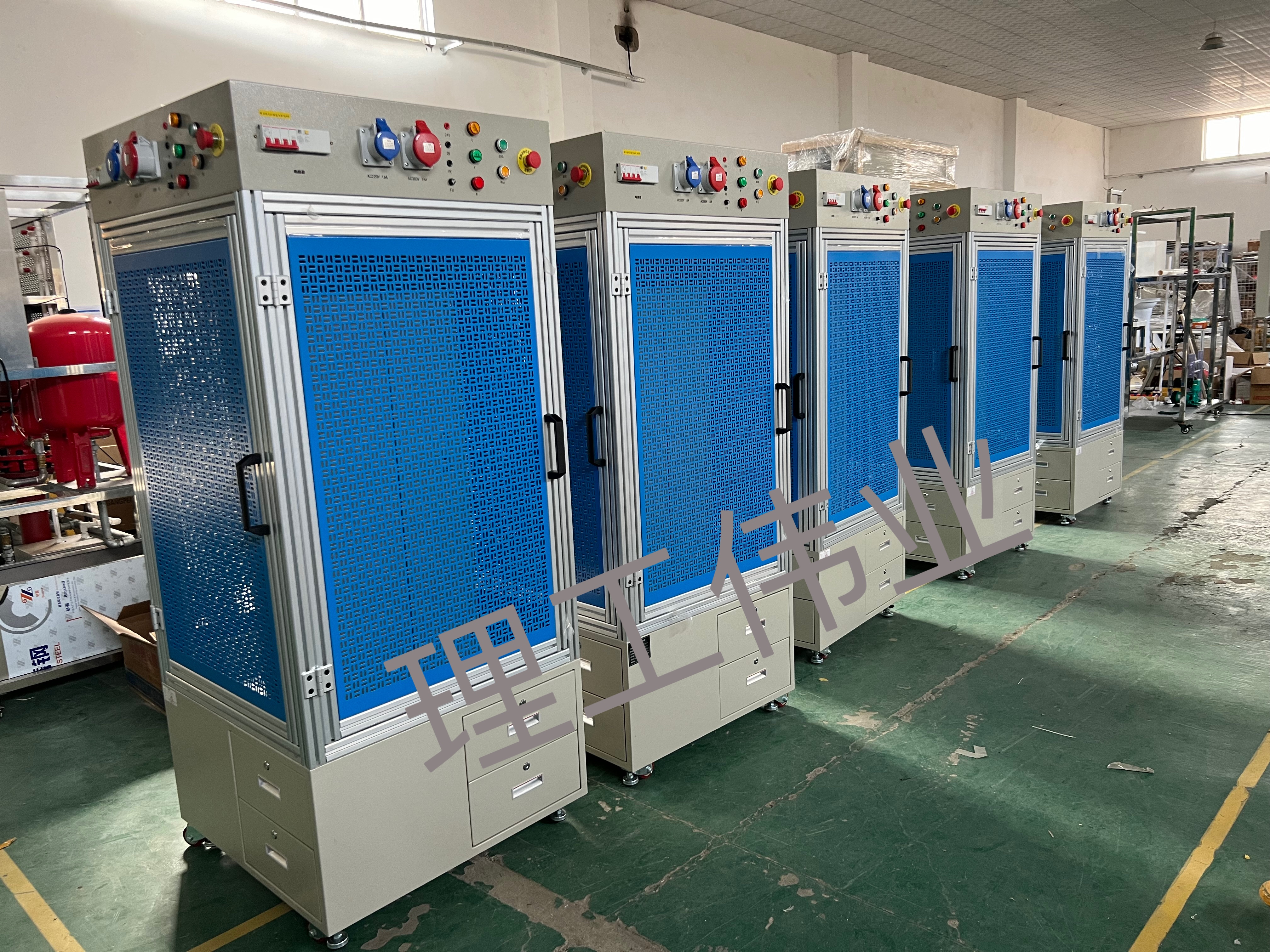

LGWX-04A型 四工位电气安装实训台是基于机电一体化培训需求，四工位电工实训平台由底柜、实训面、电气单元三部分搭建完成，整个平台可同时提供四个实训工位；每个工位可完成相同的实训任务，也可根据学员实际的学习进度的不同，安排不同的实训任务；其四部分内容互不干涉，每个实训位内部均提供单层尺寸为≥300*210*150mm的4层元器件存放柜，同时底柜下方为学员提供单层尺寸为≥360*170*320mm的2层抽屉，方便学员根据不同的任务存放不同的元器件和工具等；

LGWX-04A型 四工位电气安装实训台底柜采用≥1.5mm厚冷轧钢板折弯焊接制成，表面经酸洗磷化后，静电喷塑完成，整体美观大方，结构轻便，产品耐压，强度大、抗冲击不易变形，底部配有底脚及转轮，方便固定及移动；实训面由40系列优质欧标铝型材搭建，材质外表光洁防腐蚀，终身免维护，高强度的铝型材加科学的模块设计，方便调整、拆卸和组装；中间实训面由≥1.2mm厚冷轧钢板折弯、焊接、冲孔后内嵌于实训框中，表面静电喷塑，颜色为浅蓝色；电气单元采用≥1.5mm厚冷轧钢板折弯焊接制成，表面经酸洗磷化后，静电喷塑完成，每个工位提供：1个断路器（带漏电保护模块）；1个380V 16 A插座，1个220V 16 A插座，4毫米的安全插口 3个（24V、0V、PE），1个熔断器（控制线路保护），1个急停开关，1个红色启动指示灯，3个电源指示灯（黄，绿，红）。

1、整体尺寸：（长*宽*高）≥800*800*1900mm
2、实训面的尺寸：≥800*800mm
3、网孔板的尺寸：≥632*1025mm
4、孔尺寸：≥8*5mm
5、板厚：≥1.2mm
6、电源：三相 ≥380V AC （3P+N+PE），频率≥50~60Hz 功率：3KW
环境：≥-5℃至+60℃，相对湿度＜90%（25℃），
7、安全防护措施：具有接地保护、短路保护、安全性符合国家标准。
二、配套系统软件要求
（一）云智能实验室安全管理系统
本平台将无线传输、信息处理等物联网技术应用用于自动化远程控制。设备端运行状态、数据参数等上传至云平台。物联网系统的传感层、传输层和应用层关联掌握数据与分析数据。
(1)电压、电流等模拟量数据显示
(2)输入开关监控，输出开关等数字量控制。
(3)远程控制启停状态，给定输出电压值的。
(4)显示输入输出电压值的历史数据
(5)可按照日期、日间进行查询历史数进行查询。
(6)报警信号为PLC主机模拟量采集数值或者开关量可以自由设定，如当模拟量输入超过设定电压时产生报警，通过物联网自动化应用软件将报警信号上传到云平台，通过云平台向设置的终端推送报警信号，每台设备可对应多个终端设备。
(7)通过手机端可以实现远程控制PLC的输出及监视PLC的输入状态变化。
(8)数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。
(9)联网设置界面：设置现场数据连接云平台后台数据库管理。
★投标时提供云智能实验室安全管理系统软件著作权证书原件备查并现场演示带（1-5）项功能。
（二）实验室智能电源管理系统
实训室总体智能电源管理系统由主电路、控制电路、检测保护电路、显示电路、语音报警电路等组成，整个实验室配置一套管理系统。★投标时现场演示以下2.1-2.4项功能视频。
主要功能：
2.1上电系统自测
（1）主电路及控制电路上电后对线路系统进行输入电压的过压、欠压；线路对地漏电；输出负载过流的检测，任一故障存在电源输出断开。
（2）故障内容有相应文字显示。
（3）对故障进行语音报警。
2.2运行检测保护
（1）输入过压、欠压、输出过流、漏电，任一故障出现将自动跳闸，实施保护。
（2）对故障进行语音报警。
（3）保护阀值可进行现场设置。
2.3漏电功能测试
（1）按下漏电测试按钮，装置会自动提供一个漏电测试信号，使保护器跳闸。
（2）重新进行上电进入自己检测状态，文字显示“开机检测中....”，无故障情况下，实训室智能电源管理系统恢复供电。
2.4过压保护
（1）运行中，出现输入过压，实训室智能电源管理系统将跳闸。
（2）对应的“过压相”进行文字显示。
（3）语音播报“线路过压，请注意”。
2.5过流保护
（1）运行中，三相电源中任一相出现过流，实训室智能电源管理系统将跳闸。
（2）对应的“过流相”进行文字提示。
（3）语音播报“线路过流，请注意”
2.6漏电保护
（1）运行中，三相中任一相出现漏电，实训室智能电源管理系统将跳闸。
（2）对“漏电”进行文字显示。
（3）语音播报“线路漏电，请注意”。
2.7电源监控
（1）可对各相电压进行数值显示及曲线显示，显示精度±5V
（2）可对各相电流进行数值显示及曲线显示，显示精度±0.1A
（3）高压保护电压设置：
①设置范围<300V，输入1A;
②动作时间：2-5S，输入单位0.1S
（4）欠压保护电压设置：
①设置范围：>154V，输入单位1V
②动作时间：2-5S，输入单位0.1S
(5)过流保护电流设置：
①设置范围：<20A,输入单位0.01A;
②动作时间：0.5-2S，输入单位0.1S
（三）电气控制技能实训仿真软件
（1）应适用于电气控制及电工培训，仿真软件应收集有电拖专业里最基础、最重要的18种电路，电动机反接制动控制电路、三相电动机机械制动控制电路、时间继电器自动控制电动机Y-Δ降压起动电路、接触器自动控制电动机Y-Δ降压起动电路、自耦补偿控制的电动机降压起动控制电路、生产机械行程控制电路、双重联锁电动机可逆控制电路、有过载保护的电动机单向运转电气控制电路、直流电动机的正反转控制电路、直流电动机的制动控制电路、直流电动机调速控制电路、钻床电气控制电路、平面磨床控制电路、车床电气控制电路、绕线式电动机运转控制电路、电动葫芦控制电路、接触器控制的双速电动机调速电路、能耗制控制电路。每种线路分为元件结构、原理分析、实际接线、课堂练习四大模块。软件还包括安全用电常识，常用电工工具，常用导线连接，手工焊接工艺等；电工仪表：包括万能表，电能表，钳型电流表，直流电桥，配电板等；电机与变压器：包括三相异步电动机，单机异步电动机，伺服电机，步进电机，直流电机等；低压电器；包括交流接触器：继电器，低压断路器，熔断器，起动器，主令电器等；照明电路安装：包括荧光灯，两地控制灯。软件形式上有多媒体演示动画课件和自学型交互课件，视频部分在大型的一流企业实景拍摄，所使用的设备与工艺流程，皆为生产车间现在正在使用的生产技术。情景模拟软件支持多媒体播放，让你切身实际的感受仪器的使用方法、注意事项，能够身临其境地感受到操作仪器的逼真效果。
★需提供电气控制技能实训仿真软件著作权原件备查。
（四）PLC控制编程仿真软件
1、软件特点：
（1）软件以PLC为原型，实现基本指令、应用指令以及顺序控制指令的仿真模拟。
（2）软件通过实训要求，了解实训目的和控制要求。
（3）实训器件采用三维仿真实物组件，让学生了解控制实验中所需的元件。
（4）通过器件库，学生可进行器件布局，对各控制回路进行模拟接线。
（5）通过I/O分配布置，将鼠标移到I/O分配地址资源相应部分能查看到相对应的实物。
（6）通过符号库，选择正确的符号放置有T型图正确位置，实现接线仿真。
（7）在原理图中进行模拟仿真连接电路，按步骤连接正确后才能进行下一条的接线操作。
（8）接线完成实现通电运行，通过鼠标进行上电运行，软件会以动画形式进行动作演示。
2、软件仿真项目
（1）双面铣床控制
（2）工业洗衣机控制
（3）皮带运输线控制
（4）电镀生产线控制
（5）运料小车控制
（6）音乐喷泉控制
（7）简易机械手控制
（8）大小球传送装置控制
（9）循环彩灯控制
（10）停车场车位控制
（11）小推车控制
（12）三层电梯控制
（13）电动机启停控制
（14）电动机正反转控制
（15）电动机循环正反转控制
（16）可逆运行反接制动控制
（17）三速电机控制
（18）星角降压启动控制
（19）数码管点亮控制
（20）交通灯控制
（21）恒压供水系统控制
   ★需提供PLC控制编程仿真软件著作权证书原件备查。
（五）教学课件资源
1、工业机器人课程资源
（1）工业机器人的概述：工业机器人的定义、发展与应用、基本组成及技术参数、工业机器人的分类；
（2）工业机器人的机械系统：工业机器人的1轴结构、工业机器人的2轴结构、工业机器人的3轴结构、工业机器人的4轴结构、工业机器人的5轴结构、工业机器人的6轴结构、工业机器人的机身结构、工业机器人的行走结构、工业机器人的驱动装置和传动单元；
（3）工业机器人的运动学与动力学：工业机器人的连杆参数和齐次坐标变换矩阵。
（4）工业机器人的控制系统：工业机器人控制装置、工业机器人驱动装置、工业机器人检测装置；
（5）工业机器人的编程：工业机器人的编程方式、工业机器人的示教编程、工业机器人的编程语言、工业机器人的语言系统结构和基本功能、常用工业机器人编程语言、工业机器人的离线编程、工业机器人的离线编程仿真软件及编程示例；
（6）工业机器人的典型应用：焊接机器人的应用、搬运机器人的应用、码垛机器人的应用、涂装机器人的应用、装配机器人的应用；
（7）提供汽车生产线工业机器人应用的高清视频。
2、PLC编程教学课件资源
（1）S7-1200PLC的认知：S7-1200PLC简介、S7-1200PLC工作原理及运行模式、S7-1200PLC特点、S7-1200PLC扩展功能、PLC应用技术人才培养；
（2）TIA博图软件的使用：TIA 博图集成软件开发平台、TIA 博图集成软件简介、入门实例；
（3）控制单元的程序设计、指令编写、硬件选型和设计、课后思考与练习等内容。模块至少包括：八路抢答器、三相异步电机的星三角降压启动、运料小车往返控制、十字路口交通灯的控制、电动机组的启停控制、HMI控制液体混合、G120变频器的电机控制。
（4）小型自动化生产线的设计
课件资源具有产品的搬运、检测和传输分拣功能，整个系统由送料单元、机械手搬运单元、步进电机多点定位输送单元和传送带输送分拣单元等组成。具体的项目设计要求如下：
1）本设计的要求使用通过触摸屏与控制台按钮操作，控制生产线的自动运行。生产线通电以后，系统自行检测初始状态是否满足运行条件，如不满足则自行复位或手动调整，若满足则触摸屏显示准备就绪；
2）在准备就绪的情况下，按下启动按钮，生产线开始按顺序运行，供料单元开始工作，电机驱动转盘将工件送到物料台上；电机运行10秒后，若物料台光电开关没有检测到物料，说明已没有物料，开始报警；若检测到物料，则一号搬运机械手开始动作；
3）物料台有料，一号机械手臂伸出并下降夹取工件，夹取到工件后机械手上升缩回并旋转到右侧限位；然后机械手伸出下降将工件放到步进电机输送单元的供料台上，一号搬运机械手恢复到初始状态，等待下一次运行；
4）当步进电机输送单元传感器检测到供料台工件后，步进电机前往高度检测单元进行检测；到达后通过超声波传感器进行高度检测，检测完毕后；步进电机运行到二号搬运机械手位置；
5）到达二号搬运机械手位置后；二号搬运机械手伸出、爪夹取工件，机架台上升，旋转到右限位，伸出手臂，机架台下降，手爪放松，将工件放到传送带上，同时二号搬运机械手复位；
6）当传送带单元传感器检测到工件时，传送带开始工作，根据工件的颜色、材料进行分拣；分拣结束后，供料台回到供料位置，等待下一次运行。
（5）用户手册：包括与S7-1200、有关硬件、软件和通信的手册，数量不少于二十多种。
课件资源提供详细的配件实物图片及参数功能介绍、硬件组成图解、程序指令、程序设计、气动原理图、电气原理图、硬件组态等，图文并茂。
三、硬件配置要求
具体配置方案联系销售：（13801263538 胡经理）
