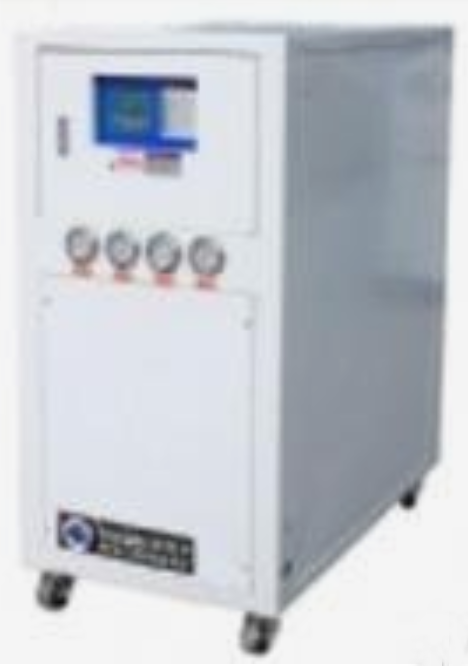

氨制冷重力供液系统实训考核装置

在制冷节能系统升级频繁的今天,对氨制冷系统运用重力供液开展设计工作,采用重力供液也逐步成为今后行业内探究的重点,要彻底地达到完全意义上的全自动化控制,则应进一步推动氨制冷系统的优化。本文通过介绍氨制冷重力供液系统实训考核装置实现自动化控制中要着力解决的若干问题,对重力供液在该系统中的应用提出若干可行性的见解

1氨制冷系统实现全自动运行要解决的问题
1.1氨制冷系统中,阀门运行的问题
氨制冷系统在使用之前要尽力避免拿水充当介质开展耐压实验,*好是选用压缩气体,如果管道系统中含有残留的水分,则极易导致系统运行效率的每况愈下,冷凝器进入液体的阀门,开启角度要避免偏大,以有效地防范拉温时氣液第一时间以液态的方式重回至低压循环罐之中.氨制冷系统的阀门专业要求较高,尤其必须切忌使用任何包含钢金属材质的阀门,由于氮与铜会发生化学反应,产生两者的混合物,这样一来,氨气的生成也就在所难免了,进而极大地降低系统的平稳和安全特性。
1.2低压循环罐的问题
液体表面的阀门要稍微开启一点或者全部打开,针对一些玻璃液体表面阀门堵塞的情况,引致无氮气捧出的假相,液体方位过高的话,同样会引发制冷设备表面来霜,引致制冷剂出现技术漏洞和缺陷故障,针对这种情况,需想方设法在启动压缩机之前释放出相当一部分的液态氨。排资罐需不失时机地执行排查任务,这样一来,既可把織内部已冷冻的机油得以释放,增强制冷的实效性,也有助于排除系统内表面因金属的腐蚀而造成的残渣、在车辆停驶前必须中断或者暂停供液,以便于*大限度地使液体所处的方位得以下降,循环罐开启膨胀等阀门时需用适当地力度,如若突然大或者突然小,会打破动态平衡状态。
1.3蒸发式的冷凝装置
蒸发冷凝器械的集水箱体必须供应较为丰富的冷却水,以期有效地防范循环泵的运作给机械设备带来的损坏,与此同时,在执行任务的每一个环节,都要密切留意水量配送系统当中流量较大的喷头堵塞。通常意义上,正式运作时,需打开除了放油阀门以外的其他阀门,并定时观测冷凝压力的变化状况,正常情形下,表面的*高压力不能高于15百Pa/m2
需注意的是,放油的频率可间隔30d,并经常采用那个酚献试纸检检则集水箱内部水呈现酸性、还是碱性,以直观、清晰地推断出蒸发冷凝管道的纰漏程度,依照斋压表所显示的数据,估算出排出空气的容量。可借由压力表的摆动幅度做出上述决定
2影响重力供液的若干要素
2.1对液柱高度的限定,会直接影响供液
现阶段,因液柱过高,其蒸发温度会受到极大地影响;反过来,其商度保持在较低水平时,供液会匮乏,在这种情况下,氨制冷系统设计的实际高度需经不一样的制冷剂及蒸发器阻力的耗费来进一步加以明确
2.2低压系统所产生的积油,使得蒸发器的传热率每况愈下
现如今,随着技术的不断革新和飞跃,热气融霜技术已逐步走向精湛和成熟,一般情况下,定期融霜有利于移除这一系列的积油成分,所以这个因素可不做特别的考虑。
2.3随着桶泵供液系统流速的下降,重力供液的速率也会同时减慢
正因其流速不够快,所以也就影响相应器械的传热系数,也就是说在相同制冷环境和条件下,若冷风机运用重力供液,则在低于-28℃的工作环境中,在管道的容积和蒸发实际范围方面,比用橘泵供液的冷风机大6-18%之间,在这个过程中,风量也会有显著地累加
3重力供液的主要特征以及优势表现
对于重力供液系统来说,其在回气方面要比膨胀供液具备更小的过热度,从这个视角上看,可完全证明其能量比膨胀供液要显著地高。然而,并未有充分地数据能准确地验证重力供液的能量效果高于重力供液系统。事实上,前者因受到外力的影响,液体配送的容量会较为均匀、有序,然而,这要耗费更多液泵的资源、能源:后者因液体水柱高度的变化而对燕发温度构成明显地影响,只是无需另外附加新能源。从这个意义上看,针对执行任务平稳、负荷变换较为细微的氨制冷系统,若运用重力供液的方式,则会在缓解供液流速的基础上更好地体现其易操作和平稳的特性
重力供液的特征便是借由制冷剂自身的重*并高度差原理实现给系统输送液体的目标。所以,在设计过程中要关注两大方面:①来看,重力供液因不受外力便会达到供液的目的,所以说,要推进蒸发系统的供液的平衡性,就应尽可能的考虑回气的管路,使得每一个管路损耗基本同等的阻力,这能有效地提高氨制冷系统蒸发的进度:②因重力供液是低压的制冷剂依托于气液分离设备与蒸发器间的液体差值为能量,以便于实现供液的目标,从这个角度来看,液位差实际上便是液体水柱的实际离度,制冷剂不同、蒸发的实际温度也会有不一样的比重,所以可明确重力供液系统的实际液体水柱的高度和氨制冷系统蒸发时期的温度和所用到的制冷剂有着千丝万缕的联系,所以说,对于若干负荷变化幅度较小的氮制冷系统而言,自身的优势是不言而喻的,除了能省去供液动能的能源外,也不会轻易地让系统出现湿冲程的情形
除此之外,相较于直接膨胀供液的制冷系统,重力供液的优势也较为突出,表现在:①因蒸发器以超出寻常倍数的力度开展供液工作,促使蒸发器一侧的制冷剂流动速度的显著增加,蒸发管的制冷剂一侧会获取更加足够的湿度,对流的换热系数也会随之增加,极大地满足了燕发器传送热量的需要:②在设备器械一致的前提下,因气液分离设备的增加传导热量的系数也会进一步提高,促使重力供液氮制冷系统同运用直接廖胀供液方法的制冷系统相比照,在温度较低的情形下,COP以及制冷量都同时得到了提升:③气液分离的机器设备是以直接膨胀供液的制冷系统为基础所增加、设置的,这样一来,液体的制冷剂在气液分离设备和蒸发器的回路中出现了再循环的现象,*终致使在无泵环境下蒸发器以超出正常倍数的能量执行供液任务
4重力供液在氮制冷系统中的技术性应用举例
目前,为确保系统的稳定和技触,在这系统中引进了全新的技术。系统可借助于闪发式的经济器械、并与中压供液的形式相交融。这种做法的特征是:从储藏液体的高压设备在正式通过经济器并完成节流后所萌生的气体并会帮助压缩机完成补气,然而,节流之后的液体会利用压力差值的物理特性,给分离器供液,因前后压力的差值较为微弱,所以在液气分离器的内部所出现的气体并不多,由此可见,这种供液方式不仅能保证液面的稳定、更能提升自身运作的效率。
5结语
随着技术的革新和突破,氢制冷系统的操作会更加严密、应用范围和领域也会更加宽泛、同时,重力供液系统的运行会保持顺畅和安全,进而创造更加可观的效益。
