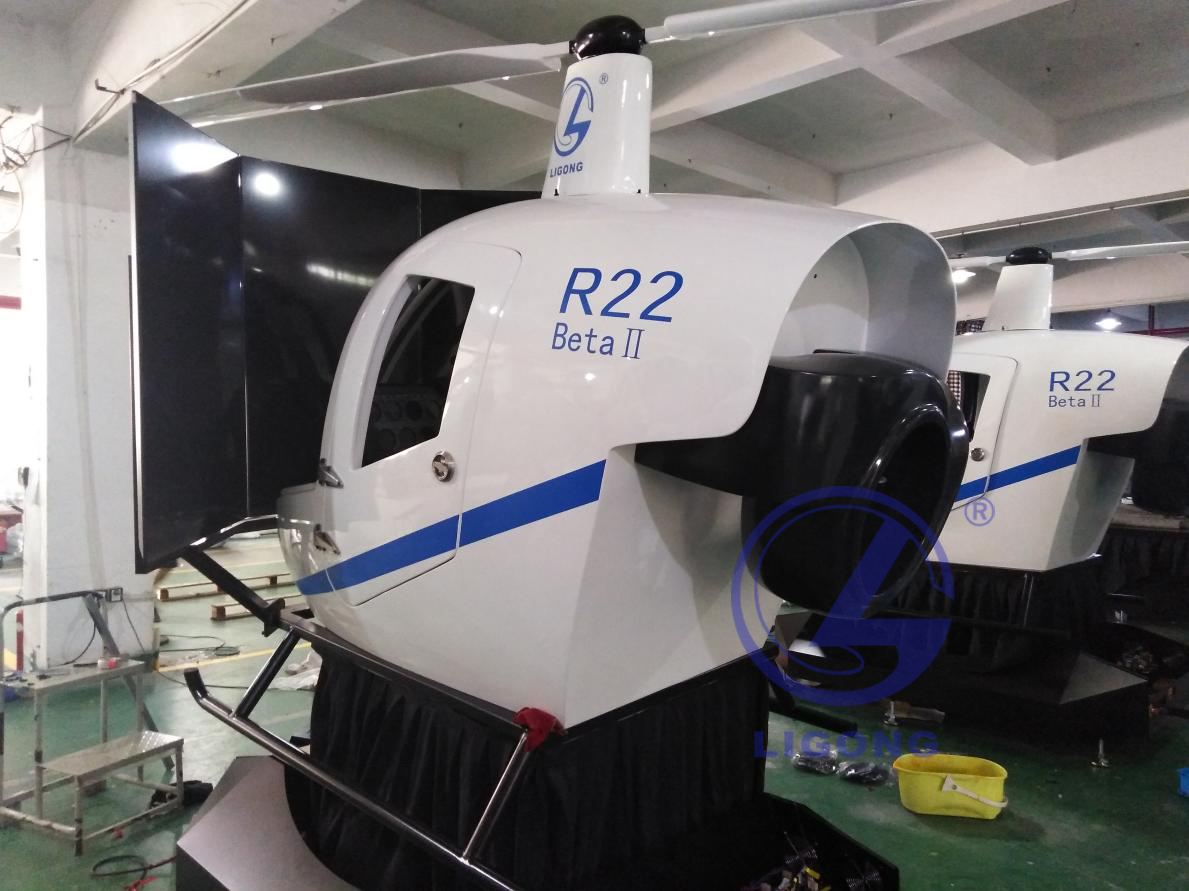

直升机驾驶飞行训练模拟器

直升机飞行模拟器（六自由度）采用6自由度电动缸动感平台，27寸显示器3台，高配置游戏电脑一套组成。为了模拟真实飞行，我们使用了业界先进的技术，如计算机成象技术、虚拟现实技术、动态分屏技术等，将飞机场、大海、城市、港口逼真的展现在驾驶员面前。系统可以与下方的多自由度平台紧密结合，用户可以真实的感受到飞机飞行过程中的真实的倾斜效果。更为惊人的是设计师还为这台系统配备了虚拟进风系统，以达到绝对的真实。
直升机驾驶模拟训练系统的主题是需要体验者完成一次驾驶任务，需要体验者驾驶飞机将乘客安全的由规定城市在规定时间送到另一个城市；体验者通过我们的实时控制平台能够逼真的进行飞行操作，他们可以通过模拟操纵杆和控制按钮等控制飞机的起飞、滑行、转弯和降落；图像采用逼真的动画制作，主要展现了飞机跑道，天空中的云朵，地面展现城市和山川树林河流等，场景有真实的立体层次感；飞机起飞到升空一切场景变化真实效果一致，如飞机起飞城市逐渐变小并且逐渐模糊，飞机穿过云朵飞行到云层上方，飞机正确找到降落跑道并且降落等等。场景内容为一套，一次完整的体验为飞机有一个城市起飞出发，穿过众多山川河流等场景抵达另一个城市，然后完成降落。体验过程中画面有导航提示，体验者操作越接近正确航道完成时间则越短，如果体验者未在规定时间内完成降落则体验失败。

一、飞行模拟舱：

1、直升机飞行训练模拟器参照实际飞机驾驶舱设计，采用半封闭式结构，骨架结构采用高强度矩形钢管，舱体外观造型美观大方，整体感强；
2、舱体外型尺寸（CM）:≥470*200*275（含尾翼长度）；
3、长≥2米三叶螺旋桨、机身可配置尾翼外壳采用玻璃钢材质，具有足够的强度，表面高亮度喷涂处理；
4、直升机驾驶模拟训练器内饰表面真皮软包处理；
5、直升机飞行训练模拟系统外表面平整、光顺，无流胶、皱结、分层及较大气泡等明显缺陷。
二、主机配置：
1、适合移动工作环境、主动散热,运行稳定
2、内存≥8G/ CPU 不低于酷睿i5
3、固态硬盘≥240G
4、电源约500W
5、独立显卡（支持三通道输出）
三、声音系统：采用2.1声道立体声音响系统。
★四、仪表航电模拟仿真系统：（为保证软件正版，投标时提供软件著作权证书原件备查）
包含空速表、水平侧滑仪、高度表、地平仪、无线电罗盘、升降速度表。
五、显示系统：三通道≥58寸超窄边框高清显示屏，单屏分辨率为：≥1920*1080。
★六、六自由度动感控制系统：（为保证软件正版，投标时提供软件著作权证书原件备查）
1、采用六自由度动感平台，实现前后、左右、升降、侧倾、俯仰、偏航运动及其组合运动，充分模拟飞行运动过程中的姿态变化，提高模拟飞行的逼真度和沉浸感；
2、运动能力指标
前后、左右、升降：幅度≥185mm；俯仰、侧倾、偏航：幅度≥30°；有效载荷≥400kg；总载荷：≥1000kg（含上平台及铰链）；平台功率:约4.5KW
七、操作部件：
1、摇杆：仿真直升机机型摇杆模式，左右摇杆联动，可灵活摇动
2、配置有油门总距
3、联动式方向脚舵：蹬舵及左右均实现左右同步，动作灵活，无阻滞，采用高精度传感机构，具有左右控制及踏板制动控制功能。
★八、模拟飞行虚拟现实仿真系统：（为保证软件正版，投标时提供软件著作权证书原件备查）
1、模拟机型：软件可用以满足模拟多种民用直升飞机机型。
2、模拟功能：模拟飞机的启动、起飞、爬升、着陆等连续多个飞机过程，协调飞行仿真数据、座舱仪表显示、视景显示等各组成部分实时交互工作。
3、气象仿真：真实自然环境、真实地图。高精准空气动力学数据和大气环境数据，超真实云雾气象环境和夜间灯光景象。体验者可在世界各地模拟飞行，可切换全球多个机场。下雪、大雨、多云、夜航等多重气象条件和时间设置。
4、场景要求
（1）具有地形变化模型，包含树林、草地、山脉、海洋、河流等自然特征和桥梁、公路、建筑等。
（2）具有机场跑道、滑行道、停机坪、塔台、机库、候机楼、标志牌等模型
（3）具有水面反射、阴影效果。
（4）可模拟多种极端天气情况
（5）可穿云并有过渡效果。
（6）具有雾效果、能见度变化，支持能见度设置。
（7）有夜视、着陆灯、局部灯光效果、建筑物灯、车辆灯、机场灯光颜色。
（8）具有动态海洋、海岸线效果。
