全空气中央空调系统综合实训考核装置
一、产品概述
全空气中央空调系统综合实训考核装置系统采用水冷机组，不锈钢框架结构,终端建立一个专门房间进行客户的模拟,大厅的模拟直接利用教室原来空间,系统由冷热水系统、加湿装置、空调箱(风道) 、冷冻水系统、测量仪表(包括温湿度传感器及风速传感器)、电气控制系统、模拟热源、一次和二次回风系统、网络接口通讯等组成。系统采用风冷式。整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画形式同步显示系统的设备结构、控制原理和流程。
（一）功能
1、中央空调系统的认知及使用
2、制冷原理与热交换技术
3、中央空调系统常用传感器识别与应用
4、中央空调的PLC编程与控制应用
5、中央空调的运行操作及考核
6、中央空调运行保护与日常维护操作考核
7、中央空调故障维修及考核
8、变频器应用
9、触摸屏应用
10、计算机数据采集与组态控制技术应用
11、网络通讯技术及其应用。
12、温、湿度、风速的数据采集及控制
13、具有自动溢水保护系统
（二）配置
1、电气参数
工作电源：三相五线380V10%,50Hz
安全保增:具有接地保护，漏电保护，过流保护。
额定功率: 4KW
2、系统对象配置
设备整体与实际中央空调系统结构相同,采用开放式不锈钢框架结构,各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统(风管组件)、模拟房间、电控柜,计算机等部分组成,并配有膨胀水箱。
(1)制冷机组
由压缩机、爆旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成,管路中还设有控制阀等实训所必需的部件,管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作,制冷剂为R22
(2)冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成,主要完成制冷机组冷却散热工作。
(3)冷冻水系统
由2台冷冻水泵、膨胀水箱等组成,主要完成制冷机组的冷冻水循环工作。

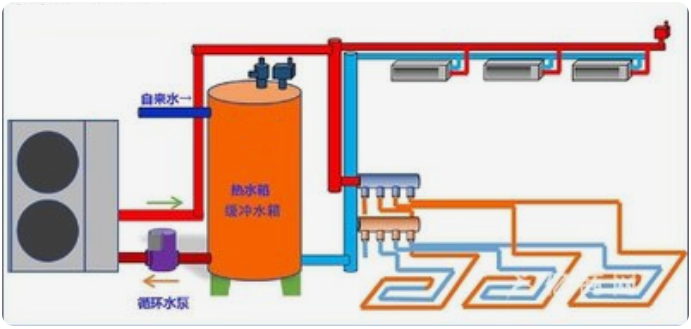

6、制热系统
由模拟锅炉(电加热式) 、1台热水泵组成,主要完成制热工作。
(5) 空气调节系统(风管组件)
由过滤器、表冷器、温湿度和风速测控系统、普通风机、风道等组成,主要完成空气调节用。
(6)模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成,主要完成房间的温度设定与空气调节作用。(1)控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据,可进行全手动和自动运行操作。
3.PLC:三菱FX2N-48MR
4、变频器:三菱FR-S540E-0.75K-CH
5、触摸屏: 7英寸工业彩色触摸屏
6、温度、湿度、风速、压力传感器
(2)软件配置
2、PLC编程软件,配套PLC实训程序及实训指导书。
3、中央空调配套组态软件
(3)网络监控及智能考核核件,实现教师台和学生台电脑（30台）可以同时监控中央空调的运行状态,对中央空调的压力、温度等相关数据进行采集和显示。 教师机设置故障,学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据,生成成绩单，具有打印功能。
(1)通讯配置
可以实现多台电脑联网控制系统
(2)工具仪表配置
1、品牌台式微机1台(校方自备)
2、数字万用表1个
3、装配工具1套
(三)、中央空调配置清单
全空气中央空调系统综合实训考核装置系统采用水冷机组，不锈钢框架结构,终端建立一个专门房间进行客户的模拟,大厅的模拟直接利用教室原来空间,系统由冷热水系统、加湿装置、空调箱(风道) 、冷冻水系统、测量仪表(包括温湿度传感器及风速传感器)、电气控制系统、模拟热源、一次和二次回风系统、网络接口通讯等组成。系统采用风冷式。整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画形式同步显示系统的设备结构、控制原理和流程。
（一）功能
1、中央空调系统的认知及使用
2、制冷原理与热交换技术
3、中央空调系统常用传感器识别与应用
4、中央空调的PLC编程与控制应用
5、中央空调的运行操作及考核
6、中央空调运行保护与日常维护操作考核
7、中央空调故障维修及考核
8、变频器应用
9、触摸屏应用
10、计算机数据采集与组态控制技术应用
11、网络通讯技术及其应用。
12、温、湿度、风速的数据采集及控制
13、具有自动溢水保护系统
（二）配置
1、电气参数
工作电源：三相五线380V10%,50Hz
安全保增:具有接地保护，漏电保护，过流保护。
额定功率: 4KW
2、系统对象配置
设备整体与实际中央空调系统结构相同,采用开放式不锈钢框架结构,各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统(风管组件)、模拟房间、电控柜,计算机等部分组成,并配有膨胀水箱。
(1)制冷机组
由压缩机、爆旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成,管路中还设有控制阀等实训所必需的部件,管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作,制冷剂为R22
(2)冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成,主要完成制冷机组冷却散热工作。
(3)冷冻水系统
由2台冷冻水泵、膨胀水箱等组成,主要完成制冷机组的冷冻水循环工作。
6、制热系统
由模拟锅炉(电加热式) 、1台热水泵组成,主要完成制热工作。
(5) 空气调节系统(风管组件)
由过滤器、表冷器、温湿度和风速测控系统、普通风机、风道等组成,主要完成空气调节用。
(6)模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成,主要完成房间的温度设定与空气调节作用。(1)控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据,可进行全手动和自动运行操作。
3.PLC:三菱FX2N-48MR
4、变频器:三菱FR-S540E-0.75K-CH
5、触摸屏: 7英寸工业彩色触摸屏
6、温度、湿度、风速、压力传感器
(2)软件配置
2、PLC编程软件,配套PLC实训程序及实训指导书。
3、中央空调配套组态软件
(3)网络监控及智能考核核件,实现教师台和学生台电脑（30台）可以同时监控中央空调的运行状态,对中央空调的压力、温度等相关数据进行采集和显示。 教师机设置故障,学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据,生成成绩单，具有打印功能。
(1)通讯配置
可以实现多台电脑联网控制系统
(2)工具仪表配置
1、品牌台式微机1台(校方自备)
2、数字万用表1个
3、装配工具1套
(三)、中央空调配置清单
| 编号 | 名称 | 单位 | 数量 |
| 1 | 压缩机 | 台 | 1 |
| 2 | 起动器 | 只 | 1 |
| 3 | 储液器 | 个 | 1 |
| 4 | 冷凝器 | 只 | 1 |
| 5 | 手阀 | 只 | 2 |
| 6 | 高低压表 | 只 | 2 |
| 7 | 膨账阀 | 只 | 1 |
| 8 | 风机 | 个 | 1 |
| 9 | 风管组件 | 套 | 1 |
| 10 | 热水泵 | 台 | 2 |
| 11 | 冷水泵 | 台 | 2 |
| 12 | 电磁阀(液) | 只 | 1 |
| 13 | 蒸发器 | 只 | 1 |
| 14 | 过滤器 | 个 | 1 |
| 15 | 视液镜 | 个 | 1 |
| 16 | 温控器 | 只 | 1 |
| 17 | 热电偶 | 只 | 8 |
| 18 | 模拟房间 | 套 | 1 |
| 19 | 模拟锅炉 | 套 | 1 |
| 20 | 冷却塔 | 个 | 1 |
| 21 | 水箱 | 套 | 2 |
| 22 | 支撑框架 | 套 | 1 |
| 23 | 控制柜 | 台 | 1 |
| 24 | 连接线 | 条 | 1 |
| 25 | 考核软件 | 套 | 1 |
| 26 | 实验操作指导书 | 套 | 1 |
| 27 | 电脑小推车 | 张 | 1 |
| 28 | PLC | 台 | 1 |
| 29 | 变频器 | 台 | 1 |
| 30 | 触摸屏 | 台 | 1 |
| 31 | 温度采集模块 | 块 | 2 |
| 32 | 压力、湿度、风速采集模块 | 块 | 1 |
| 33 | 变频调速模块 | ||
| 34 | 压力传感器 | 个 | 2 |
| 35 | 服务器 | 套 | 1 |
| 36 | 智能答题系统 | 套 | 1 |
| 37 | 赠送装配维修工具1套 | 套 | 1 |
| 38 | 万用表 | 只 | 1 |
