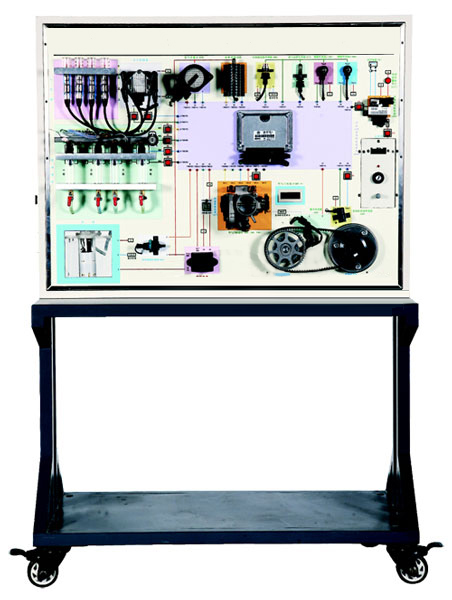

汽车汽油发动机电控系统示教板

汽车汽油发动机电控系统示教板完整展示了上海大众桑塔纳2000AJR型闭路电子控制多点燃油喷射式发动机的电控系统，设备包括发动机电控单元、空气流量计、进气温度传感器、节气门组件、发动机转速传感器、霍尔传感器、冷却液温度传感器、氧传感器、爆震传感器、喷油器、点火线圈、燃油泵等真实汽车部件，能动态演示电控发动机燃油喷射、电子点火及调整过程，面板上设有相关测试点和故障设置开关，便于教师利用仪器仪表对其测试和故障现象模拟。
汽车汽油发动机电控系统示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。

一、装置特点
面板设计采用汽车真实实物与彩色喷绘图片相结合的模式，形象直观演示系统组成和工作过程；
面板上设有相应的测试点，教师可以动态测量参数的变化情况；
面板上设有故障设置开关，可以动态展示系统常见故障情况。
二、技术性能
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜0.3kVA
发动机电控单元型号：BOSCH M3.8.2
外形尺寸：120cm×55cm×180cm
三、基本配置及功能
    示教板采用整体框架式结构，面板采用彩色PVC喷绘工艺，框架和控制屏经过喷塑处理，并设计有桌面，便于教师放置相关测量设备，底部设有万向轮便于移动和布置。
    面板布局采用框图模块设计，具体实物与框图一一对应，发动机电控部分采用大众AJR发动机所用的BOSCH M3.8.2电控系统，真实汽车部件包括发动机电控单元、空气流量计、进气温度传感器、节气门组件、发动机转速传感器、霍尔传感器、冷却液温度传感器、氧传感器、爆震传感器、喷油器、点火线圈、燃油泵等，通过调节面板上的发动机转速模拟调节可形象观察喷油器喷油和火花塞点火的顺序及过程。
    发动机缸体和油箱采用透明有机玻璃制作，可观察喷油器和燃油泵的实际工作情况，四只喷油器旁配有4只LED指示灯用来指示喷油情况。
    面板上设有直流数显表用来指示节气门电位计的变化情况。
    面板上具有防盗系统控制器及防盗警告指示灯，用以指示系统的防盗控制情况；配有带转发器的点火钥匙及带读识线圈点火开关。
    面板上设有诊断接口，利用汽车解码器可进行数据流检测和故障诊断，读码、清码、匹配及测试执行器动作。
四、实训项目
电子点火工作演示
喷油器工作演示
发动机电控系统工作演示
五、故障设置功能
    面板上设置有故障模拟开关，当开关按下相应的指示灯点亮，表示故障已经被设置。设备可设置10个故障点，故障类型包括点火故障和燃油喷射故障等情况。
六、仪器配置
用户必配仪器：汽车专用解码器、汽车专用万用表
用户选配仪器：汽车专用示波器
