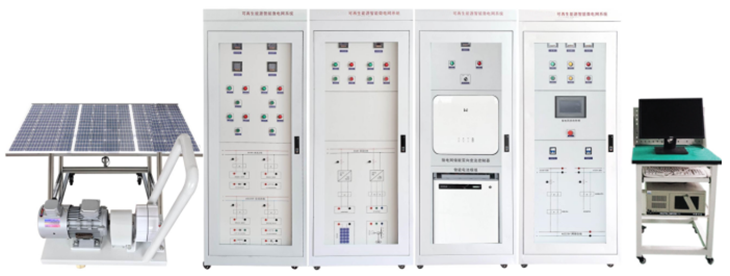

LGX-DL04型 新型电力系统综合实训平台
品牌：理工伟业 咨询电话：010-82827827 82827835
一、系统概述
LGX-DL04型 新型电力系统综合实训平台、智能微电网实训室拥有风光互补发电实训系统、智能微电网实验平台，主要面向电气工程及其自动化专业学生，相关课程为《电力系统基础》、《电力系统自动化》《电气工程综合实验》，是培养学生实际操作、综合设计和创新研究能力。
新型电力系统综合实训平台、新型电力系统运行与维护实训台、该系统采用交流+直流双母线结构，集成能量控制系统(PCS)、电池管理系统(BMS)、分布式发电系统(DG)、交直流负荷、能量管理系统(EMS)与监控系统(SCADA)等，实现清洁低碳、安全高效的源-网-荷-储协同优化功能。应用数字化、信息化与智能化能量管理系统控制，通过源源互补、源网协调、网荷互动、网储互动和源荷互动等多种交互形式，可以更经济、高效和安全地利用分布式新能源与储能，实现电能削峰填谷、负荷不间断优质供电、系统智能化保护与运行、自由离并网无缝切换等，从而实现发、用电效益最大化。
新型电力系统综合实训平台、新型电力系统运行与维护实训台、该系统采用交流+直流双母线结构，集成能量控制系统(PCS)、电池管理系统(BMS)、分布式发电系统(DG)、交直流负荷、能量管理系统(EMS)与监控系统(SCADA)等，实现清洁低碳、安全高效的源-网-荷-储协同优化功能。应用数字化、信息化与智能化能量管理系统控制，通过源源互补、源网协调、网荷互动、网储互动和源荷互动等多种交互形式，可以更经济、高效和安全地利用分布式新能源与储能，实现电能削峰填谷、负荷不间断优质供电、系统智能化保护与运行、自由离并网无缝切换等，从而实现发、用电效益最大化。
1.1系统简介
设备由能量调度控制器、浪涌保护器、交流接触器、断路器、单相计量仪表、电流互感器、工业触摸屏(HMI)、测试端子等组成。主要完成微电网与电网能量交互的控制、计量与保护，同时通过能量调度控制器对储能、分布式电源、交直流负荷等进行能量管理与调度，实现微电网平滑稳定、经济高效运行。

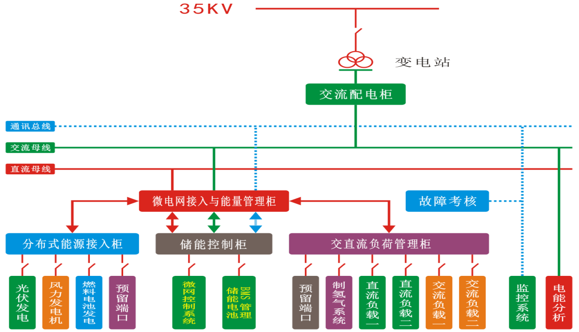

1.2 系统拓扑图
二、系统参数
1）触摸屏：
内核：J1900 CPU（主频2400MHz*4核心）；
内存：4GB；
触摸类型：四线电阻式触摸屏；
串行接口：RS232/RS485；
以太网口：10/100M自适应；
电磁兼容：工业三极；

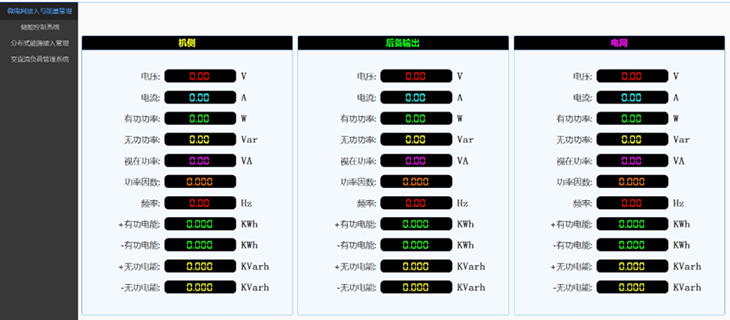

监测内容：对微电网的实时运行和报警信息进行全面监控，并对微电网进行统计和分析，实现对微电网参数的监控。
2）工业交换机：
网络标准：IEEE 802.3、IEEE 802.3u、IEEE 802.3x；
端口：8个10/100Mbps RJ45 端口；
指示灯：每端口具有1个Link/Ack、Speed 指示灯/每设备具有1个Power指示灯；
性能：存储转发/支持3.2Gbps背板带宽/支持8K的MAC地址表深度。
3）浪涌保护器：
最大持续运行电压Uc：1000V；
标称放电电流In(8/20us)：20KA；
最大放电电流Imax(8/20us)：40KA；
保护水平Up(8/20us)：<1.8KV响应时间：≤25ns；
4）交流接触器：
主触点数量：3对；
额定电流：25A；
线圈电压：AC220V；带辅助触点；
5）光伏专用单相电双向计量仪表：
电流、电压测量精度：0.2级；功率、
有功电能测量精度：0.5级；
无功电能：1级；
6）开关电源：
输入电压：AC220V；
输出电压：DC24V；
额定输出电流：2.5A；
7）系统材质与尺寸：
柜体采用钢质结构，钢板厚度：2mm；前门采用透明钢化玻璃设计；后门采用单开门设计，底部设置穿线孔位；两边侧板可拆卸；柜体尺寸≥：750×650×1800(mm)；
2.1微电网储能与控制系统
储能与稳定控制系统由双向储能变流器、切换开关、储能蓄电池组、电池管理系统(BMS)、直流功率计量仪表、低压线路保护器、电流互感器、分流器、测试端子、通讯网关等组成。主要实现对微电网储能的充放电管理、直流母线与交流母线的双向变流、内置隔离微电网与市电电网的PCC节点开关。
1）微电网储能双向变流稳定控制器(PCS):
最大并网功率：5.0KW；
输入直流电压：DC48V；
最大充电功率：5500W(可设定)；
充电电压：可设定；集成温度补偿功能；
保护功能：接反保护，欠压保护，过压保护，过充保护，过载保护，短路保护等；
额定输出电压：220V(180Vac-280Vac)；
额定电网频率：45/65HZ，±5HZ；
最大交流电流：22A；
功率因素：0.8超前～0.8滞后；
THDI：<1.5%；
交流连接类型：单相；
设备保护：直流极性反接保护，直流输入开关保护，交流输出过流保护，交流输出过压保护，接地故障监测，电网孤岛监测，残余电流检测；
通讯接口：隔离RS485；

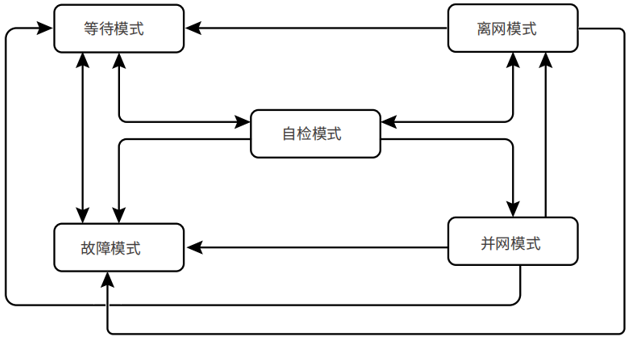

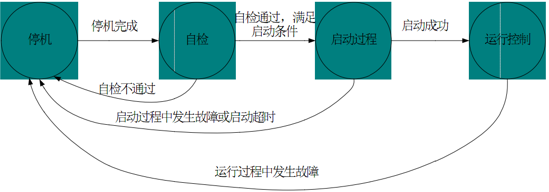

微电网储能变流控制器运行模式
|
序号
|
部件
|
说明
|
|
1
|
等待模式
|
机器上电后等待阶段
当符合条件时,进入自检模式 若有故障,逆变器进入故障模式。 |
|
2
|
自检模式
|
逆变器启动前,持续进行自检、初始化等。
若满足条件,则进入并网模式,逆变器启动并网运行。 若未检测到电网,则进入离网模式,逆变器离网运行;若逆变器无离网功能,则进入等待模式。 若自检未通过,则进入故障模式。 |
|
3
|
并网模式
|
逆变器正常并网运行。
若检测到电网不存在,则进入离网工作模式。。若检测到故障发生,则进入故障模式。 若检测到电网条件不满足并网要求,且未开启离网输出功能,则进入等待模式。 |
|
4
|
离网模式
|
当电网断电时,逆变器工作模式切换为离网模式,BACK-UP端口继续给负载供电。。若检测到故障发生,则进入故障模式。
若检测到电网条件不满足并网要求,且未开启离网输出功能,则进入等待模式。。若检测到电网条件满足并网要求,且已开启离网输出功能,则进入自检模式。 |
|
5
|
故障模式
|
若检测到故障,逆变器进入故障模式,待故障清除,进入等待模式
|
2)储能蓄电池：（采用磷酸铁电池组）
电池容量：48V/2.4KWH；
电池连接方式：串联；
电池保护：末端接熔断器；
3) 电池管理系统(BMS)
电源电压：AC/DC220V；
输入功率：≤10W；
电池单体电压检测：24节；
电池电流采集：1路；
电池温度采集：1路；
单体电压测量范围：0.5V～16V；
单体电压测量精度：≤±0.3%；
通讯端口：RS485；可检测蓄电池组的电压、电流；单体电池电压、内阻；蓄电池工作温度，BMS系统可动态检测蓄电池间的工作情况，估测蓄电池的SOC，使蓄电池和设备间的连接更科学，大大延长蓄电池的工作寿命。
4)直流功率表:
电压测量范围：DC0-300V；
电压测量精度：0.2级；
电流测量范围：0-50A；
电流测量精度：0.2级；
5) 交流接触器:
主触点数量：3对；
额定电流：25A；
线圈电压：AC220V；带辅助触点；
6)系统材质与尺寸：
柜体采用钢质结构，钢板厚度：2mm；前门采用透明钢化玻璃设计；后门采用单开门设计，底部设置穿线孔位；两边侧板可拆卸；柜体尺寸≥：750×650×1800(mm)；

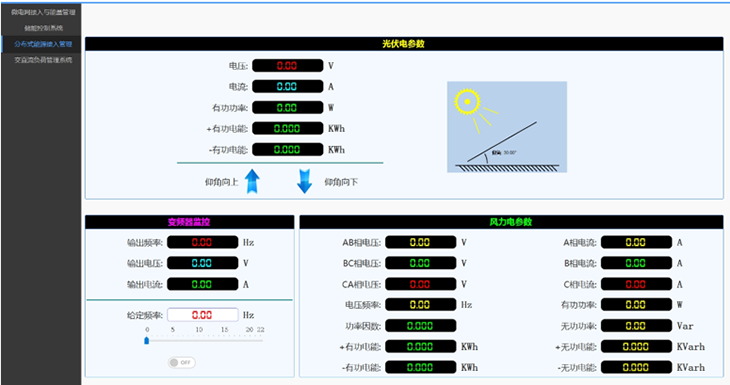

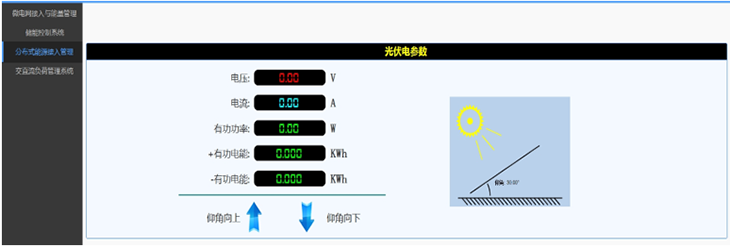

2.2 微电网分布式能源接入系统
发电机电源模拟单元由永磁发电机组、拖动异步电机、智能汇流箱装调与检测模块、光伏组件等组成。发电机采用永磁发电机，通过异步变频电机进行拖动，可模拟发电机在不同工况下的发电输出； 光伏发电单元由光伏组件和汇流箱检测模块组成，以便在排除故障过程中可随时切断能量输入，保证操作者人身安全；微电网分布式能源接入系统由光伏微网控制器、风力AC-DC控制器、直流功率计量仪表、分流器、变频调速器、测试端子等组成。主要完成对分布式能源的接入、分布式发电的计量与保护。

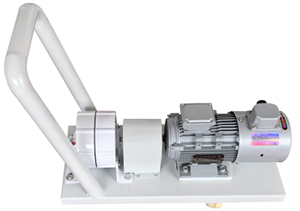

1)发电机:
额定功率：500W；
额定电压：24V；
发电机类型：三相交流永磁发电机；
调速方式：变频电机拖动；
工作温度：-40℃～80℃；
2)变频拖动电机:
额定电压：AC220V；
额定频率：50HZ；
额定功率：750W；
3) 变频器：采用微处理器控制，使用具有现代先进技术水平的绝线栅双极型晶体管作为功率输出器件，具有很高的运行可靠性和功能的多样性。脉冲宽度调制的开关频率可选，降低了电动机运行的噪声。核心部件为CPU单元。根据设定的参数，经过运绷出控制正旋波信号，经过SPWM调制。放大输出三相交流电压驱动三相交流电动机运转。
功率：0.75KW；
电压：输入单相180-265V；
输出三相220V；
输入频率：50HZ；
输出频率：0-150HZ
波动：±5%；
冷却方式：自冷通用磁通矢量控制；1Hz时150%转矩输出、采用长寿命元器件；内置Modbus-RTU协议；内置制动晶体管、扩充PID；三角波功能；带安全停止功能

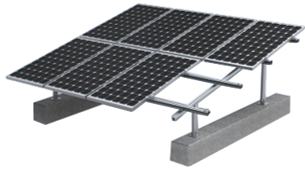

4）太阳能光伏电池组件：
太阳能电池组是本实训台的核心组成部分亦是光伏发电系统不可或缺的核心部件，是将光能转换为电能并通过光伏控制系统储存在储能电池当中做为直流总线电源供给DC-AC并网同步电源。
太阳能电池组为多晶硅或单晶硅，是由高效晶体硅太阳能电池片、超白布纹钢化玻璃、EVA、透明TPT背板以及铝合金边框组成。
组件类型：单晶；
功 率：100W；（共6块）
开路电压：42V
组件效率：≥18％；
功率偏差：2.0％；
工作温度：-40℃～85℃；
边框材质：铝合金；
5）光伏支架：
钢构件采用金属保护层的防腐方式。钢结构支架、连接板及拉条均采用热浸镀锌涂层，热浸镀锌满足（金属覆盖层钢铁制件热浸锌层技术要求及试验方法）（GB/T13912-2002）的相关要求。电池板组件安装完成后尺寸为2000*1600*1400左右（长*宽*高），在室内的终端或在主控计算机上可以进行倾斜角调节、角度调节范围大约40度左右。
6）储能运行管理系统
直流侧：
最大直流功率5KW
最大直流电压580V
工作电压范围125~550V
最低直流电压125V
最大直流电流11A
交流侧：
额定功率5KW
最大交流侧功率5.5kVA（长时间运行）
最大交流电流20A
最大总谐波失真<3%(额定功率时)
额定电网电压220V
允许电网电压范围180~265V
额定电网频率50/60Hz
允许电网频率范围47~52Hz/57~62Hz
额定功率下的功率因数>0.99
隔离变压器具备
直流电流分量<0.5%额定输出电流
功率因数可调范围0.9（超前）~0.9（滞后）
独立逆变电压范围230V
独立逆变输出电压失真度<3%（线性负载）
带不平衡负载能力100%
独立逆变电压过渡变动范围10％以内（电阻负载0%?100%）
独立逆变峰值系数(CF)3:1
最大效率97.6%
工作逻辑架构
电网供电时，储能逆变器并网工作在恒压模式，维持蓄电池SOC在一定水平，光伏逆变器并网发电；
微网供电时，储能逆变器工作在独立逆变模式建网，光伏逆变器并网工作，光伏发电大于负载时，光伏优先供负载供电，剩余电力给电池充电；光伏发电小于负载时，储能和光伏共同为负载供电。
可选择电网优先或微网优先，根据选择的模式进行供电逻辑切换同时具备直流过压保护、极性反接保护、绝缘阻抗侦测、交流过压保护、孤岛保护、温度保护
7)智能汇流箱装调与检测模块：
采用可拆卸式模块化设计，≧IP54防护等级；内置熔断器、防反二极管、断路器、浪涌保护器、监控等模块；支持汇流箱装调实训，包括元器件安装、标识标志粘贴、整机调试等；
尺寸：500×400×180mm，
输入路数:2 路；
额定电流:DC 0-16A；
反应时间:1s；
测量精度:0.5级；
温度系数:400ppm；
8)直流功率表:
电压测量范围：DC0-300V；
电压测量精度：0.2级；
电流测量范围：0-50A；
电流测量精度：0.2级；

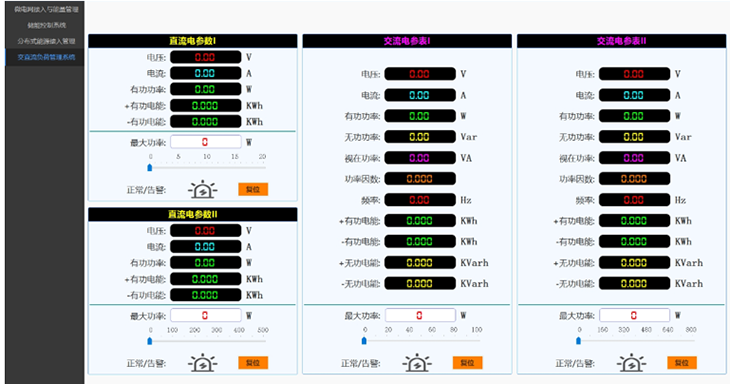

4、微电网交直流负荷管理系统
交直流负荷管理系统由交直流模拟负载、直流功率计量仪表、交流功率计量仪表、分流器、交流接触器、测试端子等组成。并预留1路或2路输出端口留作备用，可以通过软件模拟对不同等级负荷进行自动调度控制，模拟微电网负荷投切控制和带载运行参数分析。
1)模拟直流I级负荷:直流LED灯：额定DC48V/20W；
2)模拟直流II级负荷:直流电阻负载：500W/10Ω；
3)模拟交流I级负荷:交流白炽灯：AC220V/100W；
4)模拟交流II级负荷:交流电阻负载：800W/96Ω；
5)感性负载：
额定电压：220V；
工作频率：50HZ；
工频耐压：3000V
额定电感：380mH
6)容性负载：
额定容量：30μF±5％；
额定电压：450VAC 50/60HZ
7)直流功率表:
电压测量范围：DC0-300V；
电压测量精度：0.5级；
电流测量范围：0-50A；
电流测量精度：0.5级；
8)单相交流功率表:
电流、电压测量精度：0.2级；
功率、有功电能测量精度：0.2级；
频率测量误差：±0.05HZ；无功电能：1级；
供电电压：AC85-265V/DC100-300V；
功耗：≤10VA。
9）系统材质与尺寸
柜体采用钢质结构，钢板厚度：2mm；前门采用透明钢化玻璃设计；后门采用单开门设计，底部设置穿线孔位；两边侧板可拆卸；柜体尺寸≥：750×650×1800(mm)；
5、主控台
1)操作台:可放置监控主机；板材：优质冷轧钢板；主体结构采用优质铝型材；尺寸:可定制；
2) 电力数据采集监控系统(SCADA):具有用户及权限管理功能；支持主机加多从机功能；具有历史数据储存、数据库查询；在线实时监测系统数据、状态数据；实时曲线与历史曲线动态显示；在线设置和修改系统参数；通过以太网连接能量管理系统，具备快速遥信、遥测、遥控、遥调功能；具备模拟微电网自动化电力调度控制管理功能。

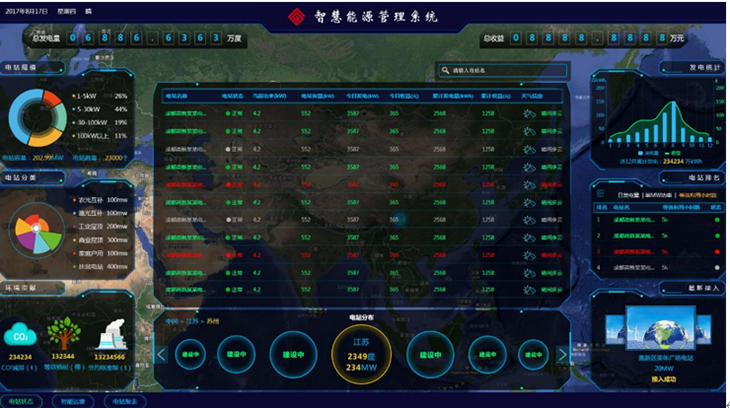

2.1）电力监控数据终端

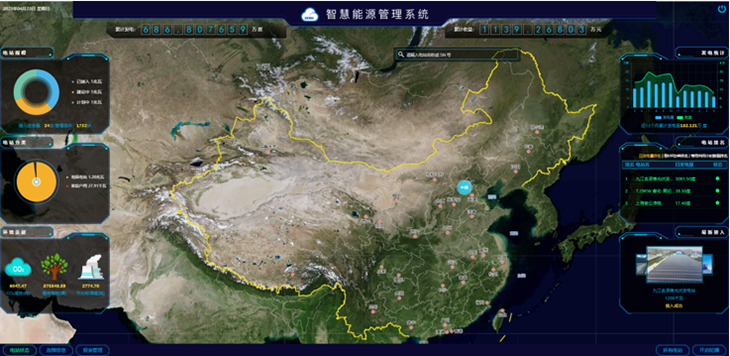

【地图】
①根据省、市、县进行电站聚合。点击集合点展开至本聚合下属层级。点击某个电站可进入电站级大屏。
②所有指标统计（电站规模模块除外）范围均变更为当前聚合范围内的电站。点击有效，手动缩放地图无效。
③后台可设置大屏默认的显示层级和地图范围。
默认为全国地图。
【环境贡献】通过累计总发电量折算统计电站环境贡献，通过系统设置录入。
【发电统计】曲线+柱状图显示近 12 月每月发电量及收益。
【最新接入】轮播显示最新接入的 5 个电站，每个电站以最新上传的图片作为展示图。
【电站状态】环图显示统计并展示电站状态数量及占比。
【实时功率】曲线模块显示电站功率总和的实时趋势。
【等效小时】散点图显示电站等效小时与电站容量的分布趋势。
【操作台】大屏左下方，点击后浏览器新窗口显示后台界面。
【搜索】
①搜索电站：电站关键字、电站名称首字母。
②输入时，搜索框下可显示 5个模糊提示结果。
③在模糊提示中单击某个电站，则该电站图标放大突出。点击图标后进入单电站大屏。
④如果在轮播界面搜索，则退出轮播。

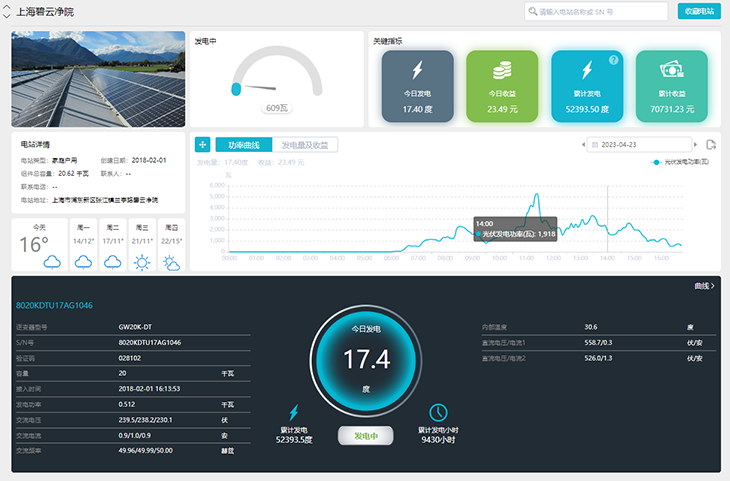

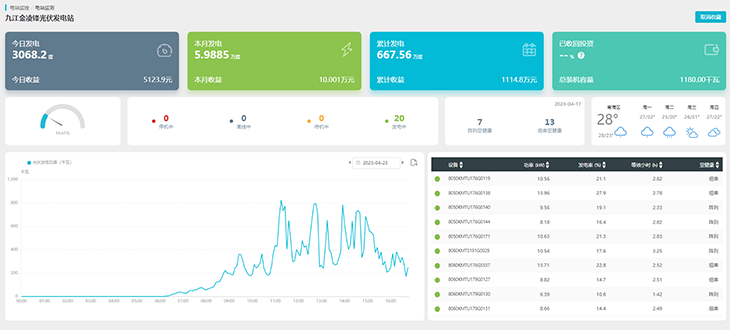

2.2） 单电站大屏功能模块
【电站详情】显示电站名称、类型、容量、地址、接入时间。
【发电统计】距离当年月份最近 12 个月电站发电量及收益。
【环境贡献】单电站累计发电量折算。
【天气预报】显示今天、明天、后天天气情况。
【当日功率】显示距离现在最近 12 小时功率曲线，当日发电量。
【逆变器】逆变器信息：型号、状态。
【电站图片及简介】
①显示 3 张电站图片，可点击进行切换。
②可通过系统设置选择是否显示电站简介。
③关闭窗口，回到大屏首页模式。

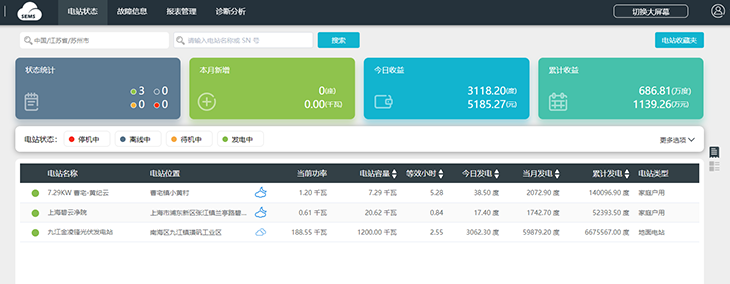

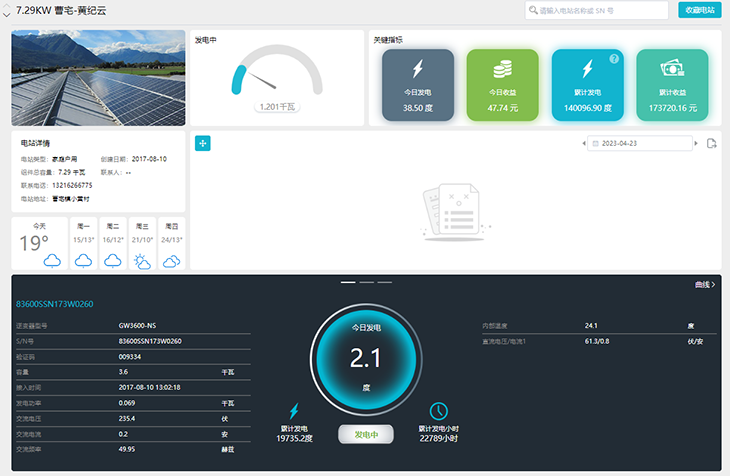

2.3）单电站状态
【电站详情】电站及业主基本信息。
【天气预报】当日起 5 天天气信息。
【电站状态】电站发电状态及实时功率。
【关键指标】今天发电及收益，累计发电及收益。
【发电量及收益，功率曲线】日、月、年及寿命期维度的发电量及收益柱状图曲线，日维度的功率曲线。
【逆变器监视及控制】轮播展示逆变器静态信息及实时数据，组织账户具备远程控制权限。

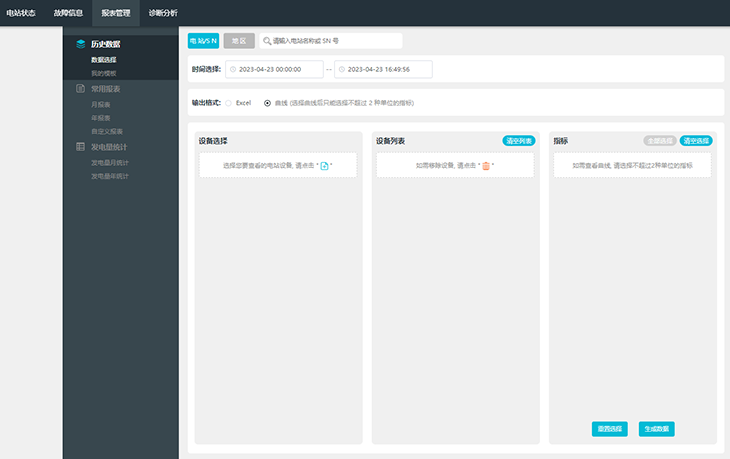

2.4） 历史报表管理
【电站搜索】通过电站、SN、地区、组织搜索需查看历史数据的电站。
【时间选择】可选择某时间段及颗粒度（历史数据时间间隔）。
【输出格式】选择历史数据生成形式，表格或图表。
【设备选择】在电站列表中展开及选择添加需查看数据的设备。
【设备列表】已添加设备显示列表，可选择设备逐一删除或点击清空列表按钮清除所有。
【指标选择】若选择曲线形式，仅能选择两种指标。若选择列表形式，则不限指标数量。
【生成数据】完成时间段选择和设备添加，根据选择呈现形式列表或曲线，进行数据加载。
【导出】在生成数据时显示，点击导出按钮后，将在浏览器下方显示 excel 文档名称，可点击打开或另存为 excel 文档。
【保存模板】在生成数据时显示，点击可输入模板名称和描述。保存成功，可在我的模板列表中，选择并点击列表栏目可直接生成数据。
时间选择：
注：1）时间选择 31 天内，可跨月。
2.5） 常用报表
【月报表】通过查询类别，即单电站/单地区/单组织/多电站/多地区/多组织其中一种类别搜索电站范围，选择需统计的月份，然后点击生成报表按钮生成报表。
【年报表】通过查询类别，即单电站/单地区/单组织/多电站/多地区/多组织其中一种类别搜索电站范围，选择需统计的年份，然后点击生成报表按钮生成报表。
【自定义表】通过查询类别，即单电站/单地区/单组织/多电站/多地区/多组织其中一种类别搜索电站范围，选择需统计的开始时间及结束时间，然后点击生成报表按钮生成报表。
【导出】在生成数据时可点击，点击导出按钮后，将在浏览器下方显示 excel 文档名称，可点击打开或另存为 excel 文档。
3）系统可完成实训内容
模拟风力发电机的启动、停止、运行过程；
模拟风力发电机的不同风速下发电与运行状态；
模拟风力发电机与分布式电源的互动运行、自启动/停机运行；
模拟真力发电机的控制系统，支持远方/就地设置定值、参数等操作；
测量系统的各项电气参数，实时记录各项电气参数；
微电网直驱风机模拟器定转速（转矩）电动机控制；
（BMS）管理系统在储能系统中的应用
光伏储能发电系统原理结构分析
光储系统汇流、防雷原理学习与实践
并网启动、停止，可模拟独立后备供电运行功能；
光储微网系统在多能互补、自发自用等联网型微电网中的应用
提供开放式MODBUS规约，便于接入监控系统或者外部的控制系统；
故障设置类型
1、风力发电机组运行过种中的开路、短路故障
2、风力发电机变流器工作不良故障
3、光伏发电运行过程中能量不足故障
4、光伏发电运行中开路故障
5、系统运行过程中通讯故障
6、系统运行中直流、交流负载故障
7、燃料电池发电系统其它故障（供气回路、DC-DC变流等）
6、配套教学资源
6.1在线教育课程开放平台（具有软件著作权，配1个登录帐号）:
1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。
3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！
4）微课内容不少于10课时.
1、通过该软件可以系统性学习太阳能光伏硅材料、电池片、光伏组件、光伏组件附属材料、光伏应用产品等全部系列光伏知识内容。
2、配备文字与动画展示并介绍从原材料至成品包括中间环节加工工艺等与使用方法。
3、多媒体系统自带语音讲解，图、文、声并茂展示讲解、与系统所述文字同步播放，帮助教师对光伏发电课程教案的快速编写，提高学生对新能源专业知识快速掌握和快速学习。
4、软件功能
1）展示各种太阳能光伏电池使用的硅材料实物；
2）配备文字与动画展示各种材料的生产工艺与使用方法
3）功能列表（约11课时）
光伏硅产品基本情况介绍
硅单质性质：包括硅的物理性质、化学性质、硅的分类与应用
硅化合物性质：包括二氧化硅、一氧化硅、硅的卤化物、三氯氢硅、硅烷等
硅的生长原理及定型
硅的提纯方法：包括化学提纯与物理提纯方法
多晶硅的制备及其缺陷和杂质：包括冶金硅级制备、高纯多晶硅制备、铸造多晶硅制备
单晶硅的制备及其缺陷和杂质：包括单晶硅生长、单晶硅的杂质与缺陷
单晶硅与多晶硅加工方法
硅薄膜材料：包括非晶硅薄膜材料、多晶硅薄膜材料
硅材料的测试与分析方法：包括导电型号测量、电阻率测量、少子寿命测量、霍尔系数的测定、迁移率的测量、化学性能分析、晶体结构分析等
硅材料测试与分析依据标准（GB标准、UL标准、IEC标准、SEMI标准）
6.2、新能源系统教学软件（具有软件著作权）
A、多媒体教学软件概述
1、通过该软件可以系统性学习太阳能光伏硅材料、电池片、光伏组件、光伏组件附属材料、光伏应用产品等全部系列光伏知识内容。
2、配备文字与动画展示并介绍从原材料至成品包括中间环节加工工艺等与使用方法。
3、多媒体系统自带语音讲解，图、文、声并茂展示讲解、与系统所述文字同步播放，帮助教师对光伏发电课程教案的快速编写，提高学生对新能源专业知识快速掌握和快速学习。
4、多媒体软件组成
(1)太阳能光伏电池片讲解与展示系统
主要功能
1、可以展示各种太阳能光伏电池片；
2、配备文字与动画展示各种电池片的生产工艺与使用方法
3、目录（约9课时）
太阳能电池片基本情况介绍
太阳能电池片基本结构分析
太阳能电池片分类
晶体硅太阳能电池片生产工艺：包括生产方法与生产设备介绍
晶体硅太阳能电池片生产主要原材料
太阳能电池片测试技术与方法：包括测试方法与测试设备介绍
太阳能电池片测试依据标准
(2)太阳能光伏组件讲解与展示系统
1、可以展示各种太阳能光伏光伏组件
2、配备文字与动画展示各种光伏组件的生产工艺与使用方法
3、目录（约10课时）
太阳能电池组件基本介绍
太阳能电池组件的分类及各种组件的优缺点
太阳能电池组件的生产工艺介绍及相关设备
太阳电池组件的评定标准
太阳能电池组件的测试方法与测试设备
太阳能电池组件的发展方向
(3)太阳能光伏组件附属材料讲解与展示系统
主要功能
1、可以展示各种太阳能光伏光伏组件附属材料；
2、配备文字与动画展示各种光伏组件附属材料的生产工艺与使用方法
3、目录（约7课时）
太阳能组件附属设施情况介绍
太阳能组件对钢化玻璃的具体要求
太阳能组件对支架铝型材的具体要求
太阳能组件对EVA封胶的具体要求
太阳能组件对TPT背板的具体要求
太阳能组件附属设施检测方法
太阳能组件附属设施测试标准
* B、展示与讲解内容目录（图、文、声并茂）：
2.1 太阳能光伏应用产品讲解与展示系统（约5课时）
2.1.1 太阳能发电系统：
2.1.2 家用太阳能发电机直流系统多媒体电视机
2.1.3 太阳能便携电源：
2.1.4 太阳能杀虫灯
2.1.5 太阳能警示灯
2.1.6 太阳能野营灯
2.2 太阳能光伏发电基本原理
2.3 太阳能光伏发电系统组成部分介绍
2.4 太阳能光伏发电系统设计方法
2.5 太阳能光伏电站施工建设方法
2.5.1、项目前期考察
2.5.2、项目建设前期资料及批复文件
第一阶段：可研阶段
第二阶段：获得省级/市级相关部门的批复文件
第三阶段：获得开工许可
2.5.3、项目施工图设计
2.5.4、项目实施建设
2.5.5、带电前的必备条件
2.6太阳能光伏并网电站介绍
2.6.1、光伏并网电站简要描述
2.6.2、光伏并网电站设备组成
2.6.2、光伏并网电站设备功能
2.7 家用型太阳能电站建设方案
2.7.1、项目概述
2.7.2、方案设计 （附详细方案设计）
（一）用户负载信息
（二）系统方案设计
（三）效益计算：
2.8 逆变器基本原理介绍
2.9 控制器基本原理介绍
主要作用：
在小型光伏系统中，用来保护蓄电池；在大中型系统中，起平衡光伏系统能量、保护蓄电池及整个系统正常运行等；
光伏控制器应具有以下功能：
①防止蓄电池过充电和过放电，延长蓄电池寿命；
②防 止太阳能电池板或电池方阵、蓄电池极性接反；
③防止负载、控制器、逆变器和其他设备内 部短路；
④具有防雷击引起的击穿保护；
⑤具有温度补偿的功能
⑥显示光伏发电系统的 各种工作状态，包括：蓄电池（组）电压、负载状态、电池方阵工作状态、辅助电源状态、环境温度状态、故障报警等。
光伏控制器按电路方式的不同，可分为并联型、串联型、脉宽调制型、多路控制型等；
按组件输入功率分：小功率型、 中功率型、大功率型及专用控制器（如草坪灯控制器）等；
三、系统配置（配置单）
|
编号
|
产品名称
|
型号规格
|
数量
|
单位
|
备 注
|
|
1
|
能量管理系统
|
1
|
台
|
|
|
|
2
|
储能与控制系统
|
1
|
台
|
|
|
|
3
|
分布式能源接入系统
|
1
|
台
|
|
|
|
4
|
交直流负荷管理系统
|
1
|
台
|
|
|
|
5
|
储能运行管理主机
|
GW5000ES
|
1
|
台
|
|
|
6
|
储能电池系统
|
LXU5.4-L
|
1
|
台
|
|
|
7
|
风力发电机
|
500W(输出0-72V)
|
1
|
台
|
|
|
8
|
拖动电机
|
220V 1000W 50Hz
|
1
|
台
|
|
|
9
|
发电系统小车
|
定制
|
1
|
台
|
定制
|
|
10
|
光伏发电单元
|
开路40.5V，功率100W
|
6
|
块
|
|
|
11
|
光伏支架系统
|
定制/配套
|
1
|
套
|
|
|
12
|
测量仪表
|
电压、电流、功率
|
1
|
套
|
|
|
13
|
微网控制一体主机
|
J1900 CPU内核
|
1
|
台
|
|
|
14
|
浪涌保护器
|
1000V 20KA
|
1
|
套
|
|
|
15
|
故障设置模块
|
|
1
|
套
|
|
|
16
|
室内大屏
|
100寸
|
1
|
套
|
|
|
17
|
使用手册
|
新型电力系统综合实训平台
|
1
|
本
|
|
- 上一篇：LGY-TN01 新能源智能微电网教学系统
- 下一篇：没有了
