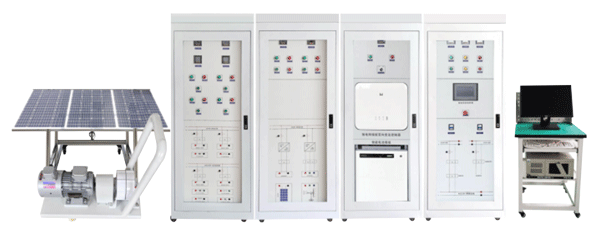

LGY-TN01 新能源智能微电网教学系统
品牌：理工伟业 咨询电话：010-82827827 82827835
一、系统概述
新能源智能微电网教学系统采用交流+直流双母线结构，集成能量控制系统(PCS)、电池管理系统(BMS)、分布式发电系统(DG)、交直流负荷、能量管理系统(EMS)与监控系统(SCADA)等，实现清洁低碳、安全高效的源-网-荷-储协同优化功能。应用数字化、信息化与智能化能量管理系统控制，通过源源互补、源网协调、网荷互动、网储互动和源荷互动等多种交互形式，可以更经济、高效和安全地利用分布式新能源与储能，实现电能削峰填谷、负荷不间断优质供电、系统智能化保护与运行、自由离并网无缝切换等，从而实现发、用电效益最大化。
设备由能量调度控制器、浪涌保护器、交流接触器、断路器、单相计量仪表、电流互感器、工业触摸屏(HMI)、测试端子等组成。主要完成微电网与电网能量交互的控制、计量与保护，同时通过能量调度控制器对储能、分布式电源、交直流负荷等进行能量管理与调度，实现微电网平滑稳定、经济高效运行。
二、系统参数
1）触摸屏：
内核：J1900 CPU（主频2400MHz*4核心）；
内存：4GB；
触摸类型：四线电阻式触摸屏；
串行接口：RS232/RS485；
以太网口：10/100M自适应；
电磁兼容：工业三极；
监测内容：对微电网的实时运行和报警信息进行全面监控，并对微电网进行统计和分析，实现对微电网参数的监控。
2）工业交换机：
网络标准：IEEE 802.3、IEEE 802.3u、IEEE 802.3x；
端口：8个10/100Mbps RJ45 端口；
指示灯：每端口具有1个Link/Ack、Speed 指示灯/每设备具有1个Power指示灯；
性能：存储转发/支持3.2Gbps背板带宽/支持8K的MAC地址表深度。
3）浪涌保护器：
最大持续运行电压Uc：1000V；
标称放电电流In(8/20us)：20KA；
最大放电电流Imax(8/20us)：40KA；
保护水平Up(8/20us)：<1.8KV响应时间：≤25ns；
4）交流接触器：
主触点数量：3对；
额定电流：25A；
线圈电压：AC220V；带辅助触点；
5）光伏专用单相电双向计量仪表：
电流、电压测量精度：0.2级；功率、
有功电能测量精度：0.5级；
无功电能：1级；
6）开关电源：
输入电压：AC220V；
输出电压：DC24V；
额定输出电流：2.5A；
7）系统材质与尺寸：
柜体采用钢质结构，钢板厚度：2mm；前门采用透明钢化玻璃设计；后门采用单开门设计，底部设置穿线孔位；两边侧板可拆卸；柜体尺寸≥：750×650×1800(mm)；
