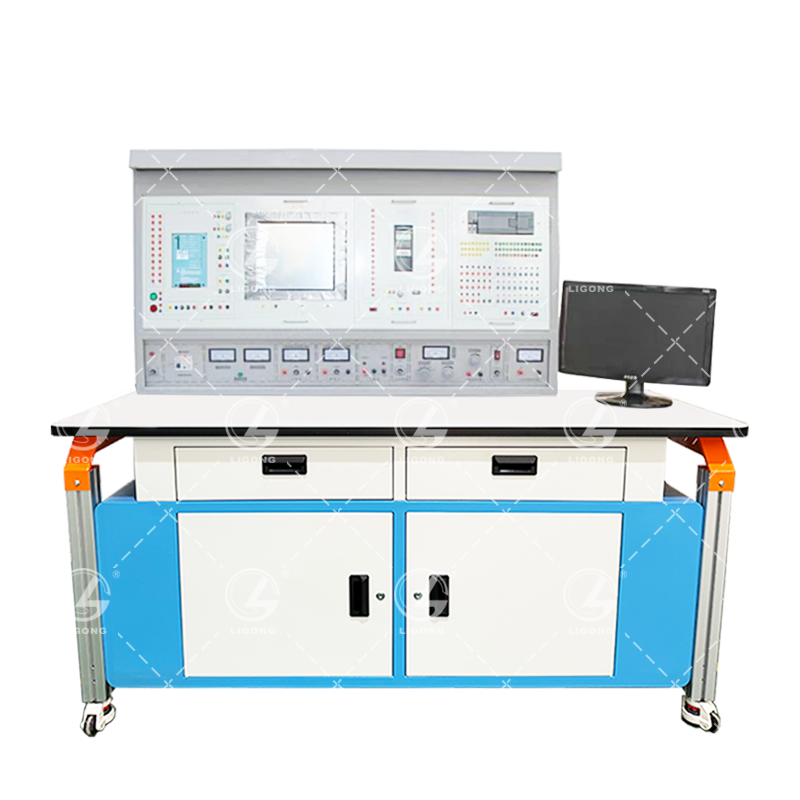

LG-TEST01型 电气TEST操作实训台
品牌:理工伟业 咨询电话:010-82827827 82827835
一、设备的特点及质量
1、LG-TEST01型 电气TEST操作实训台是关于电机(Motor)及传感器(Sensor)的实际适用例子,为了实习生们自己做程序及实习的设备。
2、电气控制实训装置能实习机具及电器部分的动作和PLC程序之间的关联关系。
3、因为构成的程序是用电气来输出的,所以需要明显的构成。
二、配置要求
1、电气操作台
操作台大小 : 1800(L) 790(W) 1600(H)
操作台 : 铝 40*40 下端
4段 铁制箱柜 : 440(L) 700(W) 680(H)
Door 附着型
Foot Master 4ea 附着
配电柜及名片结缘板操作
2、变压器
380V 3P
卷线形式 : 复卷式
用量 : 5KVa
1次电压 : 380V
2次电压 : 220V
频率 : 50Hz
大小 : 370(W) 205(D) 320(H)
3、动力电源
NFB 5Kw, 3相
NFB 3Kw, 3相
旋转 Lamp : 2ea
返回 Lamp : 2ea
旋转 Button : 2ea
返回 Button : 2ea
紧急 Switch : 2ea
电缆接头 : 8ea
断电器 : 4ea
4、控制电源
- AC控制型 NFB : 2ea
- DC控制型 NFB : 1ea
- 动作 Lamp : 3ea
- 220V 插座 2口: 2ea
- 110V 插座 2口: 2ea
- DC 24V 电源供应器 5A (短路防止电路 内含) : 1ea
- DC 15V 电源供应器 2A (短路防止电路 内含) : 1ea
- DC 5V 电源供应器 1A (短路防止电路 内含) : 1ea
5、接近开关
AC控制型 NFB : 1ea
DC控制型 NFB : 1ea
动作 Lamp : 4ea
接近开关连接型接头 : 15ea 以上
磁簧开关 短路防止电路 内含
Lamp 动作用 断路器安装
三、配置清单
1、PLC & GOT
2、CONTROL PANEL
关键词: 数控车床 实训设备 实训装置 教学仪器 教学设备 实验设备 实验平台 实训台 考核装置 实训系统 实验装置 数控技术 技能实训 数控系统 电气控制 实训鉴定 实验系统 数控软件 数控实训 电气技术 实训目录 数控铣床 高教设备 职教设备 实训车床 PLC控制 PLC技术 PLC实验 变频调速 PLC实训
1、LG-TEST01型 电气TEST操作实训台是关于电机(Motor)及传感器(Sensor)的实际适用例子,为了实习生们自己做程序及实习的设备。
2、电气控制实训装置能实习机具及电器部分的动作和PLC程序之间的关联关系。
3、因为构成的程序是用电气来输出的,所以需要明显的构成。
1、电气操作台
操作台大小 : 1800(L) 790(W) 1600(H)
操作台 : 铝 40*40 下端
4段 铁制箱柜 : 440(L) 700(W) 680(H)
Door 附着型
Foot Master 4ea 附着
配电柜及名片结缘板操作
2、变压器
380V 3P
卷线形式 : 复卷式
用量 : 5KVa
1次电压 : 380V
2次电压 : 220V
频率 : 50Hz
大小 : 370(W) 205(D) 320(H)
3、动力电源
NFB 5Kw, 3相
NFB 3Kw, 3相
旋转 Lamp : 2ea
返回 Lamp : 2ea
旋转 Button : 2ea
返回 Button : 2ea
紧急 Switch : 2ea
电缆接头 : 8ea
断电器 : 4ea
4、控制电源
- AC控制型 NFB : 2ea
- DC控制型 NFB : 1ea
- 动作 Lamp : 3ea
- 220V 插座 2口: 2ea
- 110V 插座 2口: 2ea
- DC 24V 电源供应器 5A (短路防止电路 内含) : 1ea
- DC 15V 电源供应器 2A (短路防止电路 内含) : 1ea
- DC 5V 电源供应器 1A (短路防止电路 内含) : 1ea
5、接近开关
AC控制型 NFB : 1ea
DC控制型 NFB : 1ea
动作 Lamp : 4ea
接近开关连接型接头 : 15ea 以上
磁簧开关 短路防止电路 内含
Lamp 动作用 断路器安装
三、配置清单
1、PLC & GOT
序号 | 品名 | 规格 | 数量 |
1 | CPU | CPU(315-2 PN/DP) | 1 |
2 | 电源模块 | 6ES7 307-1BA00-0AA0 | 1 |
3 | 模块安装导轨(480MM) | 6ES7 390-1AE80-0AA0 | 1 |
4 | 开入模块(16点) | 6ES7 321-1BH02-0AA0 | 1 |
5 | 开出模块(16点) | 6ES7 322-1BH01-0AA0 | 1 |
6 | 内存卡(64KB) | 6ES7 953-8LF11-0AA0 | 1 |
7 | PC 电缆 | 6ES7 972-0CA23-0XA0 | 1 |
8 | 前置连接器 | 6ES7 392-1AJ00-0AA0 | 2 |
9 | 触摸屏(LS产电, 15") | IXP90-TTA/DC |
序号 | 品名 | 数量 | 主要性能及式样 |
1 | OPERATING SYSEM | 1 |
- NFB - 电磁接触器 - 噪声滤波器 - 接地棒 - 断电器 - 电缆管道 - +. - 端子板 - 主电源开关 - POWER SUPPLY DC 24V , 5A 短路防止电路内含 - EMERGENCY STOP SWITCH : 1EA 锁定性能附加 Lamp 内含型 DC 24V 运行型 1a-1b型 - OP SWITCH和 PILOT LAMP在BASE上用支架或直接附着后, 跟PLC用INTERFACE TERMINAL UNIT上结线。 - 除了OP SWITCH和 PILOT LAMP以外,所有的电器部件的话, 按照PLC和PC来能控制的状态下在INTERFACE TERMINAL UNIT上结线。 - PLC和PC之间控制转换时,按照连接器,结线状态下需要容易操作。 |
2 | 控制板外箱 | 1 |
- 大小 : 700×700×1000(H) 左右 - 安装键盘用倾斜支架 - 安装前面开放型门,透明PC - 安装压缩机 - 安装换气扇 |
3 | 框架 | 1 | - 材质 : 40*40铝型材 |
4 | 电源供应器 | 1 |
- 输入 : 220V, 60�9�6 - 输出 : 24V, DC, max, 5A - 短路防止电路内含 |
