轮系创新设计搭接实训装置

一、产品概述

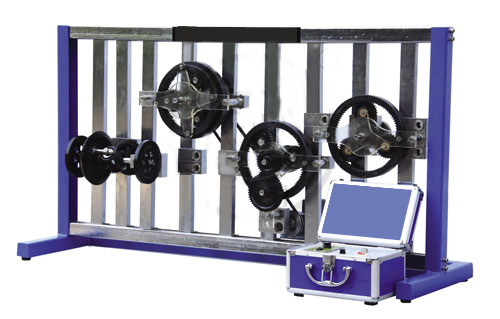

轮系创新设计搭接实训装置采用钢制结构，可以进行各种定轴齿轮系、周转齿轮系、复合齿轮系的拼装实训及自由组合方案的拼装实训，加深学生对轮系分类、分析、设计与应用的理解与掌握，培养学生在轮系方面的综合设计能力和实践动手能力。适合各职业院校《机械设计》、《机械原理》、《机械零件》等课程的实训教学。

二、配置及技术性能
本装置主要由实训台架（采用钢制结构）、交流减速电机、电源控制箱、各种机械零部件、配件等组成。
输入电源：单相三线～220V±10% 50Hz
外形尺寸：实训台架1250mm×400mm×650mm，电源控制箱 250mm×165mm×155mm
交流减速电机1台：额定功率 90W，减速比1:150，调速范围 0～10r/min
电源控制箱1台：配置交流减速电机调速器，给电机提供可调电源。
机械零部件1套：配有各种圆柱直齿轮、圆柱斜齿轮、圆锥齿轮、皮带轮、行星架、传动轴、轴承座等。
配件1套：主要包含内六角扳手、小活动扳手、卷尺、小十字螺丝刀、实训指导书等。
零件存放盒1套：存放各种机械零部件，便于学生实训操作和教师对实训设备的管理。
三、实训项目
轮系拼装实训（51种）
2K-H行星轮系（16种）
2K-H差动轮系（24种）
3K周转轮系
复合轮系（2种）
