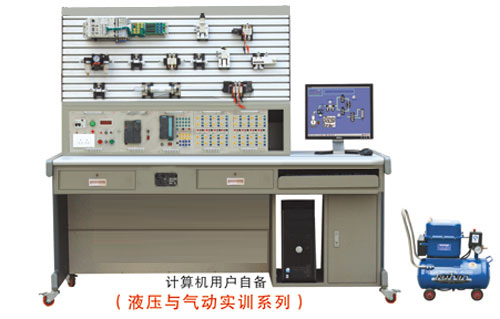

工业网络电气气动综合实训装置（总线型）
一、产品概述
工业网络电气气动综合实训装置（总线型）采用组合模块式结构，电气控制及气动回路可由学生自己组合、搭建。充分锻炼学生的动手能力及创新能力。控制方式主要有继电器及按钮等组成的电—气控制、可编程控制器I/O接口的点对点控制、基于工业网络现场总线技术对现场设备进行控制。能够开设气动基础、气动回路设计、PLC控制技术、Profibus－DP总线控制技术等实训。适合各职业院校相关专业《气动技术》、《液压与气动技术》、《可编程控制器原理及应用》、《现代总线技术及应用教程》等课程的实训教学。
二、配置及技术性能
（一）实训工作台
工作电源：单相三线～220V±10% 50Hz
直流电源：DC24V，3A
空气压缩机：工作电源AC220V±10% 50Hz，输入功率0.68kW，公称容积24L，额定流量：116L/min，额定输出气压1MPa
（二）PLC控制模块
CPU单元：采用西门子CPU315-2DP，具有中、大规模的程序存储容量和数据结构，对二进制和浮点数运算具有较高的处理能力，具有PROFIBUS DP主站/从站接口，可建立分布式I/O结构。
I/O分布式模块：采用西门子IM153-I接口模块带数字量输入输出模块SM323，具有PROFIBUS DP从站接口、16路输入16路输出，各接口皆引到面板上。
（三）控制按钮模块、继电器模块、时间继电器模块
各种按钮、继电器、时间继电器的接头均接到面板上，进行实训时方便插拔连接，并可扩展互换。继电器共有4组，每组四个单元，每单元复合一常开一常闭，以满足不同的实训要求；时间继电器分为2组，每组二个单元，分为延时断开和延时闭合。按钮分为12组，6组带灯点动按钮，6组带灯自锁按钮，每组复合一常开一常闭。
（四）气动元件
常规气动元件
采用实际工业气动元件，可靠耐用，贴近工业现场,各气动阀均装有过渡底板，可便捷布局在铝合金型材操作台面上
阀岛
配备E+NU 32P-SGL-R-MA-MJHG-50E-F13GEQSYJ-D-E+NU阀岛：电源：DC 24V；CPX I/O：CPX-8DE-8DA（8路输入8路输出）；地址设置开关；自诊断开关；系统运行、故障指示；带PROFIBUS DP总线接口。
（五）配置清单
五、实训项目
（一）气动基础实训
常见气动元件工作原理
各种电磁控制阀工作原理及应用
电气控制元件工作原理
传感器的工作原理及应用
阀岛的基本结构及工作原理
（二）气动基本回路及设计
气动回路基本组成
压力、位置检测及控制
气马达、气爪控制
循环运行控制回路设计
互锁回路、安全保护回路设计
气动逻辑回路设计及保护
电-气接口及控制回路设计
（三）S7-300 PLC编程以及硬件组态设置
（四）基于Profibus DP总线的电气气动系统应用及组态控制应用
工业网络电气气动综合实训装置（总线型）采用组合模块式结构，电气控制及气动回路可由学生自己组合、搭建。充分锻炼学生的动手能力及创新能力。控制方式主要有继电器及按钮等组成的电—气控制、可编程控制器I/O接口的点对点控制、基于工业网络现场总线技术对现场设备进行控制。能够开设气动基础、气动回路设计、PLC控制技术、Profibus－DP总线控制技术等实训。适合各职业院校相关专业《气动技术》、《液压与气动技术》、《可编程控制器原理及应用》、《现代总线技术及应用教程》等课程的实训教学。
二、配置及技术性能
（一）实训工作台
工作电源：单相三线～220V±10% 50Hz
直流电源：DC24V，3A
空气压缩机：工作电源AC220V±10% 50Hz，输入功率0.68kW，公称容积24L，额定流量：116L/min，额定输出气压1MPa
（二）PLC控制模块
CPU单元：采用西门子CPU315-2DP，具有中、大规模的程序存储容量和数据结构，对二进制和浮点数运算具有较高的处理能力，具有PROFIBUS DP主站/从站接口，可建立分布式I/O结构。
I/O分布式模块：采用西门子IM153-I接口模块带数字量输入输出模块SM323，具有PROFIBUS DP从站接口、16路输入16路输出，各接口皆引到面板上。
（三）控制按钮模块、继电器模块、时间继电器模块
各种按钮、继电器、时间继电器的接头均接到面板上，进行实训时方便插拔连接，并可扩展互换。继电器共有4组，每组四个单元，每单元复合一常开一常闭，以满足不同的实训要求；时间继电器分为2组，每组二个单元，分为延时断开和延时闭合。按钮分为12组，6组带灯点动按钮，6组带灯自锁按钮，每组复合一常开一常闭。
（四）气动元件
常规气动元件
采用实际工业气动元件，可靠耐用，贴近工业现场,各气动阀均装有过渡底板，可便捷布局在铝合金型材操作台面上
阀岛
配备E+NU 32P-SGL-R-MA-MJHG-50E-F13GEQSYJ-D-E+NU阀岛：电源：DC 24V；CPX I/O：CPX-8DE-8DA（8路输入8路输出）；地址设置开关；自诊断开关；系统运行、故障指示；带PROFIBUS DP总线接口。
（五）配置清单
| 序号 | 名称 | 型号 | 数量 | 备注 |
| 电源模块 | 1件 | |||
| 继电器模块 | 4组直流继电器接口 | 1件 | ||
| 时间继电器模块 | 2组直流时间继电器接口 | 1件 | ||
| PLC主机模块 | CPU315-2DP | 1件 | 西门子 | |
| 分布式I/O模块 | IM153－I带扩展模块 | 1件 | 西门子 | |
| 控制按钮模块 | 12组带灯控制按钮接口 | 1件 | ||
| 电控行程开关 | 2个 | |||
| 接近开关 | 2个 | |||
| 磁性开关 | 6个 | |||
| 气泵 | 1台 | |||
| 软件 | PLC编程软件等 | 1套 | ||
| 下载线 | PC/MPI | 1套 | ||
| 单电控二位三通阀 | 3V210-08NC/DC24V | 1个 | 亚德客 | |
| 3V210-08NO/DC24V | 1个 | 亚德客 | ||
| 单电控二位五通阀 | 4V210-08/DC24V | 1个 | 亚德客 | |
| 双电控二位五通阀 | 4V220-08/DC24V | 1个 | 亚德客 | |
| 单气控二位三通阀 | 3A210-08NC | 1个 | 亚德客 | |
| 3A210-08NO | 1个 | 亚德客 | ||
| 单气控二位五通阀 | 4A210-08 | 1个 | 亚德客 | |
| 双气控二位五通阀 | 4A220-08 | 1个 | 亚德客 | |
| 手旋阀 | S3HS-08-B | 2个 | 亚德客 | |
| 滚轮杠杆式机械阀 | S3R-08 | 2个 | 亚德客 | |
| 调压阀 | SR200-08 | 2个 | 亚德客 | |
| 单向节流阀 | ASC200-08 | 2个 | 亚德客 | |
| 气动三联件 | AC2000 | 1个 | 亚德客 | |
| 双作用气缸 | MAL-CA-32×125-S-LB | 1个 | 亚德客 | |
| 单作用气缸 | MSAL-CA-32×50-LB | 1个 | 亚德客 | |
| 绑带 | BL32 | 2个 | 亚德客 | |
| 感应开关 | CS1-U | 2个 | 亚德客 | |
| 铜消声器 | BSL-01 | 6个 | ||
| 管塞 | APP6 | 2个 | ||
| 减径直通 | APG8-6 | 1个 | ||
| APG10-8 | 1个 | |||
| 气管 | PU0640 | 20米 | ||
| 摆动气缸 | CDRQ2BS20-180C-A93 | 1个 | ||
| 气爪 | MHC2-20D-Y59B | 1个 | ||
| 阀岛 | E+NU 32P-SGL-R-MA-MJHG-50E-F13GEQSYJ-D-E+NU | 1个 | 费斯托 | |
| 总线 | 1根 |
（一）气动基础实训
常见气动元件工作原理
各种电磁控制阀工作原理及应用
电气控制元件工作原理
传感器的工作原理及应用
阀岛的基本结构及工作原理
（二）气动基本回路及设计
气动回路基本组成
压力、位置检测及控制
气马达、气爪控制
循环运行控制回路设计
互锁回路、安全保护回路设计
气动逻辑回路设计及保护
电-气接口及控制回路设计
（三）S7-300 PLC编程以及硬件组态设置
（四）基于Profibus DP总线的电气气动系统应用及组态控制应用
