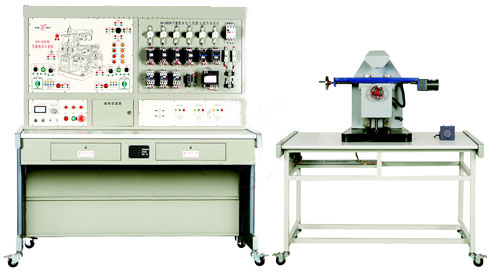

万能铣床电气技能实训考核装置(半实物)
“万能铣床电气技能实训考核装置A”是在原“万能铣床电气技能实训考核装置B”的基础上进行改造升级，它增加了万能铣床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。
一、功能特点
万能铣床半实物仿真模型是参照实际X62W型万能铣床的尺寸按一定比例缩小的设计；
本套装置电气部分的操作，能实现X62W型万能铣床各种运动，它包括：主轴正反转、工作台纵进给、工作台垂直进给及冷却泵运行，极限位置的限位保护；
机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；
半实物模型上所用电机的电压等级与实际的机床是完全相同；
半实物机床的床身采用铸件，专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；
半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；
半实物机床活动导轨表面采用高频淬火工艺，经久耐用；
控制屏的故障箱内设有32个开关，通过拨动故障开关可设置相应的故障点。
二、技术性能
输入电源：三相四线～380V±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m
装置容量：＜0.2kVA
漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s
控制屏尺寸：1410mm×725mm×1535mm
半实物模型桌子尺寸：1268mm×723mm×798mm
X62W万能铣床模型尺寸：900mm×300mm×370mm
工作台纵向移动行程：130mm
工作台垂直移动行程：30mm
工作台横向移动行程：50mm
三、设备配置
四、实训项目与目的
熟悉常用低压电器的机构、原理
通过观察机床模型的运动，了解机床的实际运动
了解机床电器控制的原理及各种保护装置
掌握机床中常见故障的排除方法
五、故障点设置一览表
一、功能特点
万能铣床半实物仿真模型是参照实际X62W型万能铣床的尺寸按一定比例缩小的设计；
本套装置电气部分的操作，能实现X62W型万能铣床各种运动，它包括：主轴正反转、工作台纵进给、工作台垂直进给及冷却泵运行，极限位置的限位保护；
机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；
半实物模型上所用电机的电压等级与实际的机床是完全相同；
半实物机床的床身采用铸件，专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；
半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；
半实物机床活动导轨表面采用高频淬火工艺，经久耐用；
控制屏的故障箱内设有32个开关，通过拨动故障开关可设置相应的故障点。
二、技术性能
输入电源：三相四线～380V±10% 50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m
装置容量：＜0.2kVA
漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s
控制屏尺寸：1410mm×725mm×1535mm
半实物模型桌子尺寸：1268mm×723mm×798mm
X62W万能铣床模型尺寸：900mm×300mm×370mm
工作台纵向移动行程：130mm
工作台垂直移动行程：30mm
工作台横向移动行程：50mm
三、设备配置
| 序号 | 名 称 | 数 量 | 备 注 |
| 万能铣床电气技能实训考核装置 | 1台 | ||
| X62W万能铣床半实物模型（含实训桌） | 1台 | 配有与电气部分的连接接口，通过电缆连接 |
熟悉常用低压电器的机构、原理
通过观察机床模型的运动，了解机床的实际运动
了解机床电器控制的原理及各种保护装置
掌握机床中常见故障的排除方法
五、故障点设置一览表
| 故障编号 | 故障现象 |
| 00001. | 冷却泵电机不能启动 |
| 00001. | 主轴、进给均不能启动 |
| 00001. | 主轴无变速冲动 |
| 00001. | 主轴停止制动不正常 |
| 00001. | 主轴电机不能启动 |
| 00001. | 主轴停止不能制动 |
| 00001. | 主轴不能启动 |
| 00001. | 进给电机不能启动 |
| 00001. | 进给电机不能启动 |
| 00001. | 进给电机不能启动 |
| 00001. | 进给变速无冲动，圆形工作台不能工作 |
| 00001. | 工作台不能左右进给 |
| 00001. | 工作台不能左右进给 |
| 00001. | 非圆工作台不工作 |
| 00001. | 工作台不能向左进给 |
| 00001. | 进给电机不能正转 |
| 00001. | 工作台不能向上或向后进给 |
| 00001. | 圆形工作台不能工作 |
| 00001. | 圆形工作台不能工作 |
| 00001. | 非圆工作台不能向右进给 |
| 00001. | 非圆不能上下（或前后）进给，不能快进 |
| 00001. | 不能上下（或前后）进给 |
| 00001. | 不能向下（或前）进给 |
| 00001. | 进给电机不能反转 |
| 00001. | 只能一地快进操作 |
| 00001. | 只能一地快进操作 |
| 00001. | 不能快进 |
| 00001. | 电磁阀不动作 |
| 00001. | 进给电机不转 |
| 00001. | 主轴电机不转 |
