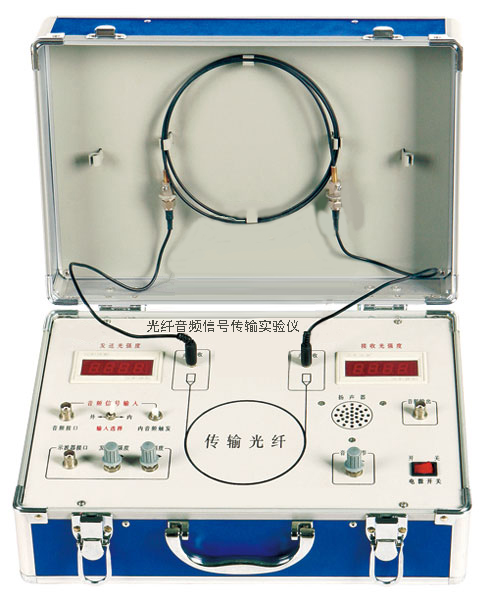

光纤音频信号传输实验仪

一、概述
随着Internet网络时代的到来，人们对数据通讯的带宽要求越来越高，光纤通讯具有宽频带、高速、抗干扰等优点，正在得到不断的发展和应用，通过光纤音频信号传输实验仪学生可以了解光纤传输系统的基本结构及各部件选配原则，初步认识光发送器件LED的电光特性，检测器件光电二极管的光电特性及使用方法，基本的信号调制与解调方法，完成光纤通讯基本原理实验。

二、产品特点
集光纤信号传输系统各部件于一体，结构紧凑
采用优质大线径石英光纤，具有良好的光传输特性
设有外接和内置信号的接口
数字显示静态电光－光电传输特性，便于测量
传输系统信号频响为20Hz～20kHz失真度小
三、配置及技术性能
1.光发送模块
光信号强度调节及显示：用于调节LED静态驱动电流，调节范围：0～20mA，对应光强0～2000
光信号的调制部分：音频接口—用于外加音频信号；示波器接口—连接外加正弦波、方波和三角波；输入选择—选择内外音频信号；内音频触发—启动内置语音信号产生器加到静态驱动电流上；音频幅度调节—用于调节语音信号的强度
2.光信号的检测与接收部分：
检测器件：光电二极管
音频输出：用于连接示波器观察解调的音频信号的输出波形
音量调节：调节扬声器音量
光接收强度显示：显示静态光接收强度，范围：0～2000
四、实验项目
光纤传输系统：电光－光电传输特性测定
LED静态偏置电流与无失真正弦信号调制幅度关系的测定
光纤传输系统信号频响特性的测定
各种波形（方波、三角波）光纤传输实验
语音信号光纤传输实验
