高级电工技术实验台

高级电工技术实验台是公司在广泛征求各用户单位的意见和建议基础上推出的新一代实验装置，整体高度进一步降低，便于实验室布局；保护体系更加完善；信号源、直流电源及交直流仪表均有较大改进。该实验装置充分考虑到实验室的现状和发展趋势，以开放性实验和提高学生动手能力为宗旨，在结构上和性能上进行大规模地改进和创新，并保留了我们传统实验台的许多优点，如全方位的人身安全保护（电压型漏电保护、电流型漏电保护、过流保护、过压保护等），仪器、仪表的自我保护等。各实验单元以验证性、设计性、综合性相结合，*大限度地提高学生的动手能力。实验箱可放在台面上进行实验，面板采用有机玻璃或敷铜板（可选择），线路清晰，布线合理。

一、特点
综合性强：高级电工技术实验台综合了目前国内各类院校电类基础课程的全部实验项目，用户可根据需要选购实验部件，实验的深度可根据需要作灵活调整，普及与提高可根据教学的进度有机地结合。
整体性、一致性：实验所需的交直流仪表、交直流电源，信号源（含频率计）及常用的实验器件均密切结合实验的需要，集中在实验台上，便于老师指导实验教学。
科学性强：装置占地面积少，节约实验用房，减少基建投资；实验内容丰富，设计合理，除了能加深理论知识外，还可结合实际情况开设设计性、综合性实验。根据实验内容的具体情况，将强电部分和弱电部分的插座和导线分开，两种导线都采用高可靠带伸缩弹性手枪插连接线（不存在任何触电的可能），它们只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
易布局、视野广：高级电工技术实验台的总高度为1.10米，适合目前实验室的发展需要，学生可以坐着听课或做实验，不会有压抑的感觉，也便于教师进行指导。
二、产品配置

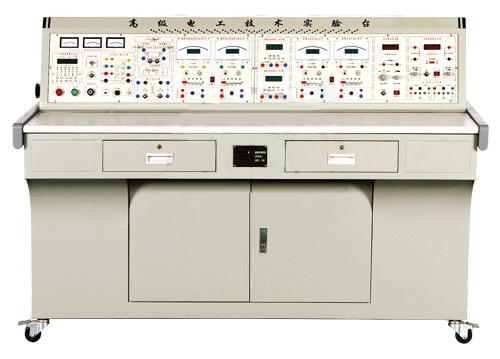

高级电工技术实验台主要由电源控制屏、实验桌、实验箱等组成。
（一）GE-01电源、仪表控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板（凹字烂板技术），为实验提供交流电源、直流稳压电源、恒流源、功率型智能函数信号发生器（含频率计）、各种测试仪表及实验器件等，具体功能如下：
1、控制及交流部分
(1) 三相0～450V及单相0～250V连续可调交流电源，配备1台三相同轴联动调压器，规格为1.5kVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护，当相间、线间有过电流及直接短路时均能自动保护，克服了调换保险丝带来的麻烦。配有三只镜面指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压器的输出电压值。
(2) 设有定时器兼报警记录仪，平时作为时钟使用，具有设定实验时间、定时报警、查询报警、切断电源等功能；还可以自动记录漏电告警、过流告警及仪表超量程告警的总次数。
(3) 提供电度表一只，规格为220V，3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便。
(4) 提供铁芯变压器1只，规格为50VA，36V/220V，原、副边设有电流插座和保险丝，测试方便并能可靠保护变压器不损坏。
(5) 设置实验用220V、30W的日光灯灯管一支，将灯管灯丝的四个头经过快速保险丝引出供实验使用，可防止灯丝损坏。
另外，还提供信号插座一只。
2、仪表面板
(1) 真有效值交流数字电压表一只
进行真有效值测量，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。
(2) 真有效值交流数字电流表一只
进行真有效值测量，测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程报警、指示及切断总电源等功能。
(3) 真有效值交流毫伏表一只
能够对各种复杂波形的有效值进行精确测量，电压测试范围0.2mV～600V（有效值），测试基本精度达到±1%，量程分200mV、2V、20V、200V、600V五档，直键开关切换，三位半数字显示，每档均有超量程告警、指示及切断总电源功能。
(4) 智能交流功率表（多功能）
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用的DSP计算有功功率、无功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；此外，还可贮存、记录15组功率和功率因数的测试结果数据，也可逐组查询。
(5) 数模双显直流电压表（整体表）
数显直流电压表：输入阻抗为10MΩ，精度为0.5级，三位半数字显示；测量范围为0～200V，量程为200 mV、2V、20V、200V，直键开关切换，每档均有超量程告警、灯光指示功能；
指针式直流电压表：精度为0.5级，电压表测量范围为0～200V，量程为200mV、2V、20V、200V，直键开关切换，每档均有超量程告警、灯光指示功能。
(6) 数模双显直流电流表（整体表）
数显直流电流表：精度为0.5级，三位半数字显示，测量范围为0～2A，其量程为2mA、20mA、200mA、2A，直键开关切换，每档均有超量程告警、灯光指示功能；
指针式直流电流表：精度为0.5级，测量范围为0～2A，其量程为2mA、20mA、200mA、2A，直键开关切换；每档均有超量程告警、灯光指示功能。
3、直流电源
(1) 提供0～500mA连续可调恒流源一组，分三档可调，调节精度1‰，负载稳定度≤5×10-4，额定变化率≤5×10-4，配有数显直流毫安表指示输出电流，且有输出开路、短路保护功能。
(2) 提供两路0.0～30V/1A可调稳压电源，从0V起调，配有数显直流电压表指示输出电压值，且有截止型短路软保护和自动恢复功能。
(3) 提供四路固定直流电源输出：±12V、±5V，每路均具有短路、过流保护和自动恢复功能。
4、功率函数信号发生器（带频率计）
(1) 频率范围：0.2Hz～2MHz，分七档
(2) 输出波形：正弦波、三角波、方波、斜波、脉冲波
(3) 占空比调节：20%～80%
(4) 扫频速率：10ms～5s
(5) 输出电压幅度：20VP-P（负载1MΩ）、10VP-P（负载50Ω），带输出衰减
(6) 输出保护：短路保护，抗输入电压±35V（1分钟）
(7) 频率计：六位LED显示，外测频范围：0～50MHz，外测频灵敏度：100mV
(8) 输出幅度指示：三位LED数码管显示
5、特点：
所有端口具有短路保护和抗输入电压保护功能
具有频率和输出幅度双显示功能(LED)
具有功率输出，方便实验教学
内置线性/对数扫频功能和外接调频功能
（二）GE-02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造形美观大方。桌子左右各设有两个抽屉(带锁)。桌面下的柜箱可用于放置实验箱、工具及资料等。实验桌还设有四个轮子和四个固定调节机构，便于移动和固定，有利于实验室的布局及调整。
（三）实验组件
配置的具体实验箱、能完成的实验项目与“THHE-1型”的一样。
三、装置的主要优点及安全保护体系
1、交流电源及供电主回路采用三相四线制(或三相五线制)电源输入，经电流型漏电保护器、三相钥匙开关、接触器、三相调压器等输出，安全、方便、使用可靠。
2、三相交流电源0～450V连续可调，单相交流电源0～250V连续可调，设有三相同轴联动自耦调压器（1.5kVA）一台，可更好地满足教学实验要求。
3、屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即能发出告警并切断总电源，确保实验进程安全。
4、屏上装有一套电流型漏电保护器，控制屏若有漏电现象，当漏电流超过一定值时，即切断电源。
5、屏上三相调压器可调输出设有一套过流保护装置。调压器短路或所带负载太大，电流超过设定值，系统即告警并切断总电源。
6、控制屏设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供一个统一的标准。
7、测量仪表精度高，采用镜面指针式（带超量程告警）、数字化、智能化及人机对话模式，符合现代测量仪表的发展方向。各种电源及各种仪表均有可靠的保护功能。
8、实验连接线及插座采用不同的结构，使用安全、可靠。
四、技术性能
1、输入电源：三相四线（或三相五线）380V±10%　　50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、装机容量：＜1.5kVA
4、重　　量：150kg
5、外形尺寸：167cm×73cm×110cm
