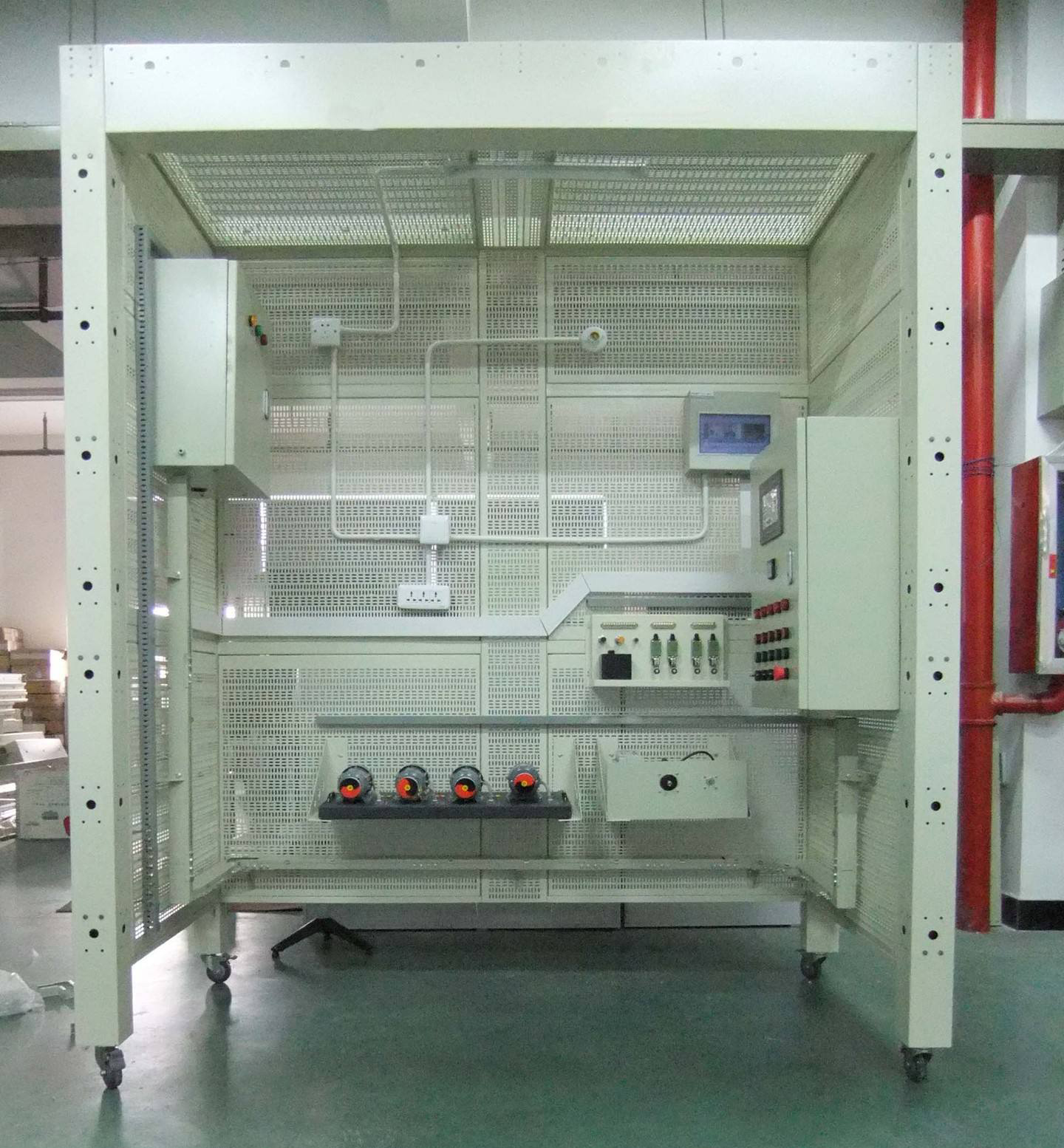

电气安装与维修实训考核装置

一、基本参数要求
1、工作电源：三相五线供电 AC 380 V/220 V ±7.5% 50 Hz；
2、工作环境：用绝缘地板（或使用绝缘地毯）；
3、实训装置主网孔板尺寸：长（mm）×宽（mm）＝798×768
4、实训装置外形尺寸：长2000mm×宽1000mm×高2300mm（±5%）
5、实训装置材料：钢板。钢板厚度≥1.5mm；
6、*大功率消耗 ≤1.5KW
7、安全保护措施：具有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。
8、要求采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮。装置表面喷塑，配有专用电源台。设计高度以人站在一级人字梯即可方便操作的高度，横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。钢制镂空方形樑骨的使用，使该装置结构牢固，便于连接，能实现暗管掩引等技术的真实操作，且可实现两套，四套设备的联合使用。电源控制模块，配置有电源指示，三相漏电保护，紧急停止开关，安全插座引孔，作为设备入线控制。
9、能力测试单元：智能设故、配合电气图纸设置真实故障，包含开路、短路、相序交叉、低绝缘电阻、高电阻等等不同类型的故障，可设置故障点不低于100个。
10、智能电能表（电子式）单元带485通讯：可实现考核主流电能表对所投设备电压电流等数据采集。

二、技术参数（单套）

序号	名称	主要技术指标	数量	单位
1	配电箱部分	含1P按钮标牌框3个；铝合金安装导轨长度：210 mm；配电箱箱体不小于400mm×280mm×520mm，含接地排、接零排；安装螺丝M4×12：11个；M6×25 4个；每套带帽1只、平垫2只、弹垫1只	1	套
2	电气控制箱	3极塑壳开关（断路器）：NM1-63S/3300 20A 1个；接触器CJX2-0910/220V 5个；辅助触头：F4-22 3个 PLC：H2U-1616MT-XP 1个模拟量模块：H2U-6A-BD1个继电器输出扩展模块：H2U-0016ERN1个变频器：MD280NT0.7GB1个时间继电器：ST3PF-2 30S AC220V（2组断电延时）1个， ST3P C-A 30S AC220V（1 1组瞬动、1组延时）1个热继电器0.4A(调节范围0.25~0.4A)：JRS1D-25F（独立安装） 2个温度控制器（欧姆龙温控仪）：E5CZ-C2MT/E5CC-CX2ASM-8001个接线端子排：TB-15122条开关电源：DL-061（触摸屏用1只；电偶加热器用1只）2个触摸屏： TPC7062 Ti（7寸彩色屏）1个安装导轨：C451条安装螺丝M3×1034套， M4×1512套，M3×154套，M6×25 5套（每套带帽1只、平垫2只、弹垫1只）控制箱箱体：含接地排、接零排，参考尺寸：720mm×280mm×850mm 1 个按钮：LA68B-EA35/45，启动停止各5只（红、绿），配急停按钮1只，急停开关：LA68D-11ZS1个指示灯：AD58B-22D 220V，红、绿各5只标志牌：用于指示灯和开关标识 25个选择开关：SB2-ED33（3档开关）2个，SB2-ED25（2挡开关）2个数据线：RS232C/RS422通讯电缆，长2000mm；用于PLC主机与计算机之间的通讯 1条，USB数据线，昆仑通态触摸屏数据下载线，2500mm长，1条加热器连接线：1.5 m㎡×1500mm ，红、黑各1条(自制：一头香蕉头、一头连插针	1	套
3	电机	电机底板1个电机单元左右支架：参考尺寸330mm×205mm×65mm，左、右各一只开关电源: 012(24V/5V/2A/2A), 步进驱动器用，1个步进电机：驱动器SH-20403，两相混合式（含驱动器）1个电机：42BYGH5403 1个交流伺服电机：驱动器ASD-B2-0421-B1个电机：ECMA-C20604R81个护套圈：￠411个，￠103个接线端子排：JT8-1.5×152条，JT8-1.5×52条橡胶机脚4个螺丝：M4×1511套，M4×214套导线：BVR-1mm㎡ 3米插针：QE-1008（红） 60个	1	套
4	传感器（配套支架）	行程开关：YBLX-ME/8104 4个电容式传感器：ODR-D05NK 1个电感式传感器：OBM-D04NK 1个光电式传感器：GH3-N1810NA 1个温度传感器（热电阻、热电偶）：Pt100，与温控器配套 1个，K型（￠5×50×550） 1个护线圈：￠10 4个螺丝：M4×15 8套，M3×3516套	1	套
5	金属电缆桥架（带盖）：	桥架：500mm/根 4根，200mm/根 2根 50×25水平左90°弯：100×100×25mm 1根垂直等径变向弯通 2个桥架带孔封头：（端面）孔径23 1个连接板：50×25水平右45°弯 2个水平直三通 2个垂直三通 1个水平四通 1个垂直上弯通 1个垂直下弯通 1个线槽支架 12个连接板 18个连接螺丝、每套带帽1只、平垫1只、弹垫1只 80套	1	套
6	电工工具	尖嘴钳125mm1把剥线钳1把压线钳1把钢丝钳200mm1把一字螺丝刀3寸1把十字螺丝刀3寸1把电笔螺丝刀1把数字万用表MY601只铝合金人字梯1.5米高1付平锉刀200mm1根钢卷尺3m1只电工刀多用105mm1把钢角尺300mm1把钢直尺200mm1把活动扳手6寸1把六角扳手7件套1套手锯弓(钢锯架)1架手锯条细牙3条弯管器用于Φ16PVC管弯管1根电源插板（四插）线长1.5米2只	1	套
7	电气安装与维修实训考核装置台架（2人组标准配置）	参考尺寸：2006mm×1003mm×2410mm 立柱 4根大网孔板 10块小网孔板 4块三层框架 4个单层框架 2个长网孔连接板 1个短网孔连接板 1个后横梁 1根前横梁 1根网孔梁柱 3个侧梁 2根自锁脚轮￠75 4只短安装螺丝（六角：M645mm） 100只网孔板安装螺丝（六角：M660mm） 35只长安装螺丝（六角：M6*130mm） 65只￠6平垫 400只￠6弹垫 200只 M6螺帽 200只故障检测单元797×754×30mm 1套	1	套
8	可移动工具台	带重载自锁脚轮，参考尺寸：930mm×740mm×860mm	1	套
9	电加热器（电热源）	9B加热源	1	套
10	考核挂板支架	专用挂板2只，参考尺寸：797mm×761mm×21mm	1	套
11	CA6140车床考核挂板	智能设故、16故障点WK006	1	套
12	X62W铣床考核挂板	智能设故、16故障点WK008	1	套
13	M7120磨床考核挂板	智能设故、16故障点WK013	1	套
14	T68镗床考核挂板	智能设故、16故障点WK007	1	套
16	电脑推车	580400780mm带脚轮、电脑托盘铝木结构	1	套
17	元件存放柜(四门玻璃柜	900mm×450mm×2000mm	1	套
