LGWL-JJ02A型 智能家居实训系统设备
LGWL-JJ02A型 智能家居实训系统设备是针对高等院校物联网实训的需求，综合运用传感器采集、设备控制、无线传感器网络、嵌入式系统、网络通信、中间件等物联网技术以及多学科技术的交叉融合，依托部署在网板上的各种传感器节点、控制节点、智能网关、智能终端实现家居生活环境的智能安全监测、智能安防监测、智能报警、智能设备控制、远程视频监控、网络化远程监控等功能，贴近实际智能家居系统，为物联网专业教学提供了一个完备的应用实训系统。 系统利用各种传感器测量家居环境参数，结合嵌入式数据库存储技术将历史数据统一保存管理；利用无线传感器网络统一管理各个节点；利用自动控制理论和反馈控制理论实现智能控制与无人值守；利用嵌入式 Linux 系统实现智能网关；利用 Android 系统实现智能终端，促使学生了解物联网技术在智能家居等现实环境的应用。
一、配置参数
1. 整套设备采用钢结构及铝合金型材承重支架，组成半封闭实训环境，模拟真实家居环境；尺寸为：2520×2450×1280mm。
2. 钣金采用1.5mm加厚型钢板，数控冲铣网孔、便于学生组装设备及布线实习；
3. 实训工位整体色调一致、整个系统采用烤漆工艺，确保产品不易生锈、易维护和保养；
4. 模块化设计，标准连接件，积木式架构，可随意组装成各种结构，便于维护、拆卸和运输；
5. 样板间顶部钢板采用滑块式前置型固定法。侧板采用挡片式后置式固定法；侧面靠下装有活动桌面，必须采用前置式固定法，牢固可靠，保证安全；
6. 样板间上固定线槽，线槽内布置实训专用的电源线；支持每一个实训所用部件的供电；
7. 样板间必须满足国家用电安全相关标准，必须带有漏电保护装置，以保证用电安全；
8. 同时支持通过用平板电脑、手机和网关来控制以上样板间设备。
安装配套实训部件：
9. 电子门禁：安装在每个工位的侧面，学生通过刷卡和集中控制方式可控制门禁通行；
强制门状态为常开或者常闭功能；
1) 电插锁：
① 可用电控开启、远程开启和手动开启，关门自动上锁；
② 适用于左门、右门、内开门与外开门等各种扇门；
③ 锁舌伸出长度＞20mm，符合GA/T73-94 5.1.6B级标准；
④ 与门禁等系统配套使用；
⑤ 电压:DC12V,开锁电流＜300mA,静态20mA，开锁灵敏度1s；
⑥ 使用寿命长（50万次以上）。
2) 门铃：
① 电压：DC12V；有线单实用。
3) 门禁电源：
① 36W大功率变压器，220V输入，12V输出；
② 可满足一个（刷卡机或指纹机），1把（电插锁或单门磁力锁）同时正常工作；
10. 换气扇（ 1个）；可支持正反转，AC 220V供电；
11. 旋转式警示灯（1个）；DC 12V供电；
12. LED射灯 （2个）；DC 12V供电，纯铝底座，高透亚克力灯罩；
13. 梯子 （1个）；合金材质，2米左右；
14. 万用表 （1只）；电子式，具有测量电压、电流、电阻等功能。
15. 32英寸壁挂式LED液晶电视 （1台）；AC 220V供电，带USB、VGA、HDMI、RGB等接口；
16. 壁挂式暖风机 （1台）；AC 220V供电，功率2000W；
17. 电动窗帘 （1套）；AC 220V供电，窗帘电机自带多种模式；
18. DVD一台；音视频输出，支持读取各种光盘及视频格式；
19. 无线摄像头；顶装式，不低于100万像素，视频帧速不低于24fps，无线类型支持802.11b/n/g WLAN；
20. 音响；桌面式，2.O音箱，接口：AUX；
21. 智能家居控制终端（A8）QX-WGA801：
CPU 处理器：Samsung S5PV210，基于CortexTM-A8
运行主频1GHzDDR2
RAM：512MB；
32bit 数据总线，单通道；
运行频率200MHz FLASH 闪存；
SLC NAND Flash: 512MB
操作系统支持：Superboot-210 Android 2.3+ Linux-2.6.35 Android 4.0(基于Linux-3.0.8 内核) Linux-3.0.8 + Qt2/4.8.5 WindowsCE 6.0。
21.工具包:智能家居工具包，包含多种智能家居常用工具，方便实训操作。
22.智能网关
输入电压: 外部电源适配器DC5V、板载电池DC3V
传输芯片处理器: TI CC2530
通讯协议标准: IEEE 802.15.4、Zigbee 2007Pro
FLASH存储: 256KB
工作电流: <40mA
工作频率: 2.4GHz-2.4835GHz
传输速率: 250 kbps
传输距离: 室内50m，室外100m
通讯接口: 支持通过JTAG接口进行嵌入式程序的写入、调试
支持串口通讯
支持外置SD卡
支持外置SD卡启动与内置NANO启动
天线接口: 板载天线
工作湿度: 5%RH～90%RH
工作温度: -20℃～+70℃
CPU 处理器：Samsung S5PV210，基于CortexTM-A8；
运行主频1GHzDDR2 ；
RAM：512MB；
32bit 数据总线，单通道；
运行频率200MHz FLASH 闪存；
SLC NAND Flash: 512MB；
操作系统支持：Superboot-210 Android 2.3+ Linux-2.6.35 Android 4.0(基于Linux-3.0.8 内核) Linux-3.0.8 + Qt2/4.8.5 WindowsCE 6.0。
23.A8网关支架:A8支架，用于安装智能网关，方便实训操作。
二、应用套件

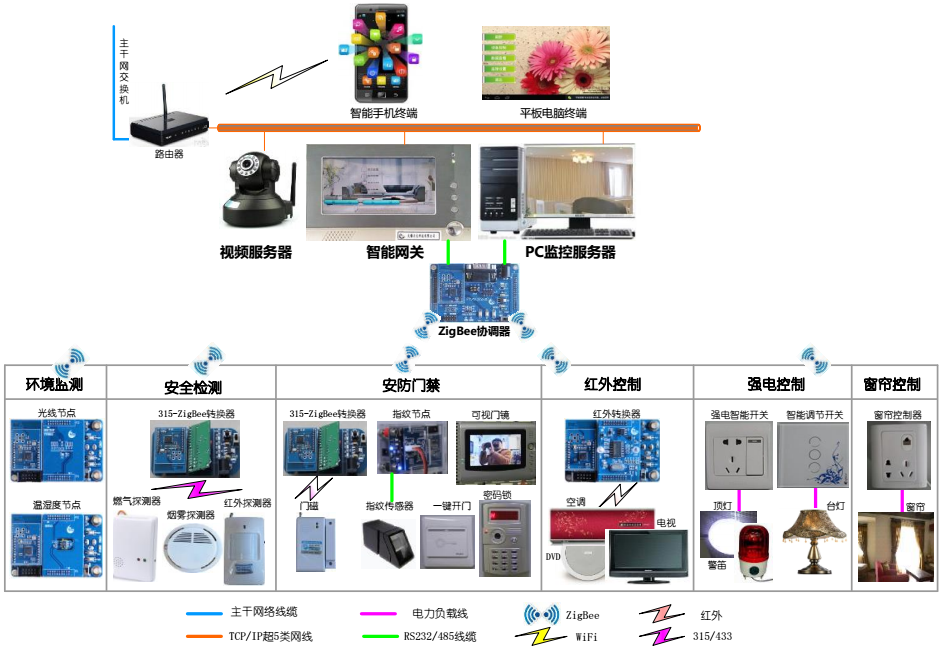

智能家居应用套件是基于ZigBee无线传输技术、传感器网络节点技术等多学科高新技术而设计的创新综合开发教学实用套件。安装更便捷，支持多种安装方式。外观新颖，贴近家居生活,探测范围广。可支持SDK二次开发，便于开展教学与创新性研究
1、温湿度监测器：
可实时监测显示环境温湿度数据并上传至网关
设备自带液晶显示，能实时显示温湿度数据，准确直观
输入电压 外部电源适配器DC5V
板载电池DC3.7V(板载可充电)
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
测温范围：:-40℃～+123.8℃
测温精度：±0.5℃
测湿范围：0%RH～100%RH
测湿精度：±4.5%RH
2、照度监测器：
可实时监测显示环境光照度数据并上传至网关
设备自带液晶显示，能实时显示照度数据，准确直观
输入电压 外部电源适配器DC5V
板载电池DC3.7V(板载可充电)
CPU处理器 TI CC2530
支持通过C C Debug接口进行嵌入式程序的写入、调试；
测量范围 0～9999LUX
测量精度 ±20LUX
3、气压监测器：
可实时监测显示大气压、气象预报数据并上传至网关
可同时显示环境温度数据并上传至网关，具备双探测功能
设备自带液晶显示，能实时显示气压与环境温度数据，准确直观
输入电压 外部电源适配器DC5V
板载电池DC3.7V(板载可充电)
CPU处理器 TI CC2530
通讯接口 支持通过CCDebug接口进行嵌入式程序的写入、调试；
测量范围 300～1100hpm
4、烟雾探测器：
可实时监测显示环境烟雾数据并上传至网关
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过CCDebug接口进行嵌入式程序的写入、调试；
测量范围 0～2000PPM
测量精度 ±50PPM
5、燃气探测器：
可实时监测显示环境燃气数据并上传至网关
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过CCDebug接口进行嵌入式程序的写入、调试；
工作波长 6～14μm
灵敏度 3300W/V
输出信号 >2.2V
6、二氧化碳监测器：
可实时监测CO2数据并上传至网关
输入电压 外部电源适配器DC 5V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
7、PM2.5监测器：
可实时监测PM2.5数据并上传至网关
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
8、人体红外探测器：
可实时监测人体活动状态并上传至网关
具备指示灯显示监测状态
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
9、红外转发器：
可360度无死角放射红外信号
具备红外学习功能
支持至少48个频道
输入电压 外部电源适配器DC5V
板载电池DC3.7V(板载可充电)
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
10、电压型继电器: 3个:
支持双控模式，即可手动控制也可以通过ZigBee无线控制
支持电压范围0V-250V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
11、节点型继电器：
支持双控模式，即可手动控制也可以通过ZigBee无线控制
支持电压范围0V-250V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
12、RFID 门禁:
可进行高频RFID标签的读写实验,考勤系统.
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
13、ZigBee协调器：
支持通过JTAG接口进行嵌入式程序的写入、调试；
通讯接口：ZigBee协调器支持USB串口通讯，可选网络接口；
射频芯片：TI CC2530；
Flash容量：256KB；
工作频率：2.4GHz-2.4835GHz；
传输速率：250 kbps；
通讯协议标准：IEEE 802.15.4，Zigbee 2007Pro；
传输距离：室内30m，室外100m；
天线接口：板载天线；
工作电压：电池DC 3.7V；
外部电源适配器DC 5V ；
具备板载充电电路；
工作电流：<40mA；
供电方式：外部电源适配器、板载电池；
温度：-20℃～+70℃；
工作湿度：5%RH～90%RH；
键盘接口：五向键；
显示接口:128*64 LCD显示屏。
三、嵌入式移动教学套件
本套件箱适用于学校对嵌入式移动教学课程的应用，集成了众多种类的通讯方式（WIFI,GPRS,GPS、蓝牙、ZigBee,串口,网口），使用了现在主流的android系统进行软件的开发，提供了丰富的实验demo，可以让学生直观地了解嵌入式系统的软硬件结构和特点。本套件箱可单独使用或者配合本公司现有的物联网产品进行使用。
1． GPRS:
双频GSM 900/1800 MHz
输出功率：2W（900MHz）/1W（1800MHz）
标准AT控制命令
串行端口多路复用
8个I/O口接口
支持TCP/ IP协议栈的访问
工作电压：DC 3.22 V- 4.5 V
灵敏度 ≤- 108 dBm （900 MHz）
≤- 107 dBm (1800 MHz)
DARP/ SAIC支持
尺寸：24.4mm *24.4mm *2.7mm
工作温度：-40℃ — 85℃
双音多频 DTMF
半速率，全速率，增强型全速率和自适应多速率语音编解码器
高级回声消除和降噪
多种音效配置文件预编程可配置
国家无线电管理委员会SRRC认证
SMS和PDU短信的支持
高达9.6 kbps的异步非透明CSD
支持PBCCH
GERAN功能包1的支持（GSM补充业务）
网络LED支持
IRA，GSM，8859-1和UCS2字符集
嵌入式TCP/ IP协议栈，包括TCP，IP，UDP，SMTP，ICMP和FTP协议
EASY SCAN®在GSM频率自动扫描Python的*应用程序资源
Python的*脚本解释器
2．ZigBee:
QFN40 封装
低功耗
射频芯片：TI CC2530 ；
工作频率：2.4GHz-2.4835GHz；
传输速率：250 kbps；
通讯协议标准：IEEE 802.15.4；
传输距离：室内30m，室外100m；
天线接口：2.4G SMA天线；
工作电压：电池DC 3.3V；
工作温度：-20℃～+70℃；
工作湿度：5%RH～90%RH；
3． 蓝牙
HC-05-D蓝牙模块
高灵敏度、低功耗
高性能无线收发系统
带EDR的蓝牙2.0，2Mbps-3Mbps 调制度
内置2.4GHz天线, 用户无需调试天线
工作电压： 3.3V
CSR BC04蓝牙芯片技术
自适应跳频技术
标准UART端口
4．WIFI
支持802.11b/g/n 无线标准
支持TCP/IP/UDP 网络协议栈
支持UART/GPIO/以太网数据通讯接口
支持无线工作在STA/AP/AP+STA 模式
支持路由/桥接模式网络构架
可选内置板载或者外置天线
支持透明/协议数据传输模式
提供AT+指令集配置
提供友好的Web 配置页面
支持心跳信号，WIFI 连接指示
支持串口自由/自动成帧功能
3.3V 单电源供电
超小尺寸：25x40mm
产品通过FCC /CE 标准认证
灵活的软件平台，提供定制化服务
支持出厂参数定制化设置
5．GPS
采用VK1513 GPS模块
大容量内存，可以储存多条用户信息
有外接天线接口
灵活的硬件设计为不同的应用需要
安全PCB表贴工艺
四、配套软件
1、智能家居应用配置软件
（1）开发平台：windows操作系统，Framework 4.0框架环境
（2）开发工具：C#
（3）协议：Zigbee 2530通讯协议
（4）利用ZigBee2530协调器或ZigeBee2530设备配置顶板网络和功能参数。
2、智能家居网关应用控制平台软件
（1）开发平台：嵌入式Linux操作系统
（2）开发工具：Qt Creator
（3）协议：Zigbee 2530通讯协议、Scoket网络通讯Json协议
（4）协议接口：标准动态链接库
（5）提供SDK，方便用户二次开发
（6）将cpu（ARM）通过RS-485与协调器连接，采用25协议进行通讯，用于接收采集数据和发送控制命令。
（7）通过网络用socket与服务器连接，与服务进行通讯。
功能：采集节点数据、发送控制命令、配置网关信息、将环境数据上传给服务器、接收服务发来的控制命令
3、云端服务器软件
（1）开发平台：windows
（2）开发工具：Eclipse
（3）开发语言：java
（4）运行平台：Linux、Mac OS X、Solaris、windows
（5）采用Socket标准协议
（6）MySql数据库
（7）SHA+DES+AES多重加密
（8）智能网关与手持移动端的数据交互
（9）智能网关与Web端的数据交互
（10）手持移动端的界面数据获取
（11）传感器数据的记录
4、智能家居移动端软件
（1）开发平台：安卓系统移动端
（2）开发工具:Eclipse
（3）协议：Socket标准协议
（4）数据格式：Json
（5）通过Socket与服务器通信，获取环境信息，发送控制命令。
功能:显示房间环境状态，包括温湿度、光照度、烟雾、燃气、PM2.5、Co2等；可以对房间的家电包括灯、窗帘、空调、电视等进行控制；情景模式可以实现安防报警等。
五、耗材辅材
1、手动门铃按钮*2个
2、自攻螺丝（新）*100颗
3、塑料卡扣*160个
4、尼龙扎带4号20CM*60根
5、2芯电源线*60米
6、缠绕管*30米
7、双开双控*2个
8、86明盒*20个
9、网络水晶头*20个
10、网线*20米
