水环境监测与治理技术综合实训平台

一、产品概述
水环境监测与治理技术综合实训平台是专门为职业院校开设的“环境工程”、“环境监测与治理技术”、“环境监测与评价”、“水环境监测与保护”、“城市水净化技术”、“给排水工程技术”等环境类相关专业而研制的综合实训平台。通过实训操作可掌握A2/O、SBR以及MSBR三种污水处理系统工艺的设计和管道连接，污水处理设备部件的安装与调试，电气控制线路的连接、PLC硬件组态以及程序编写与调试，在线监测技术的应用，通过编写程序实现设备自动运行与监控。

二、主要技术性能
输入电压：单相交流220V±10%  50Hz
工作环境：环境温度范围为0℃～＋40℃ 、相对湿度＜85%（25℃）
系统容量：＜2.0kVA
外形尺寸：700mm×600mm×1800mm（控制柜）、3010mm×800mm×1700mm（对象）
安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。
三、系统组成与功能

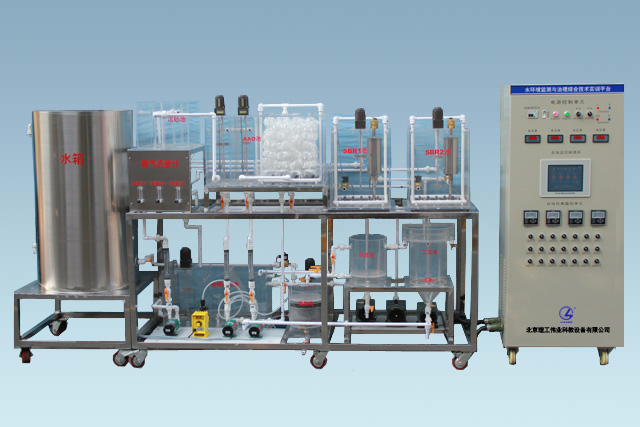

    水环境监测与治理技术综合实训平台主要由控制系统、供水系统和污水处理系统三部分组成。
    控制系统：主要由电气控制柜、漏电保护器、触摸屏、旋钮开关、工作状态指示灯、PLC可编程控制器、继电器、在线监测仪（PH仪和DO仪）、组态监控软件等组成。
    供水系统：主要由不锈钢大水箱、不锈钢支架、水箱液位管和球阀等组成。
    污水处理系统：装置对象平台整体采用不锈钢框架进行设计，主要动力系统器件安装在钢架底座上，主要有机玻璃反应器合理的布置安装在不锈钢钢架的上下层。动力系统主要由水泵、风机、电磁阀、搅拌机等组成。有机玻璃反应器系统主要由有机玻璃格栅调节池、有机玻璃沉砂池、有机玻璃A2/O生物反应器、有机玻璃SBR池、有机玻璃二沉池、有机玻璃砂滤柱、有机玻璃加药池等组成。曝气系统主要由风机、曝气头、搅拌机、流量计和管道等组成。在线监测系统主要由DO在线仪、PH在线仪、浮球液位开关等组成。
四、基本配置
1．实训对象

序号	器材名称	器材规格或型号	数量	单位	备注
1	不锈钢钢架	尺寸：221cm×80cm×170 cm材料：50×50不锈钢管材制作；功能：对反应器的固定和摆放	1	套
2	不锈钢原水箱	尺寸：Φ75cm×180cm材料：2mm不锈钢板制作，底座采用不锈钢管材制作；功能：带有液位指示功能，提供实训水源	1	个
3	A2/O系统部件	尺寸：78cm×40cm×58cm；材料：10mm有机玻璃板制作；功能：主要由厌氧池、缺氧池、好氧池组成，按照1:1:3比例进行设计	1	台
4	SBR1系统部件	尺寸：43cm×37cm×52cm；材料：10mm有机玻璃板制作；功能：完成污水处理的中对污水的搅拌、曝气、静置沉淀、滗水过程	1	台
5	SBR2系统部件	尺寸：43cm×37cm×52cm；材料：10mm有机玻璃板制作；功能：完成污水处理的中对污水的搅拌、曝气、静置沉淀、滗水过程	1	台
6	格栅调节池	尺寸：74 cm×26 cm×39 cm；材料：10mm有机玻璃板制作；功能：格栅主要是去除污水处理中较大的悬浮物，调节池主要调节污水水质，使出水水质比较均匀	1	台
7	沉砂池	尺寸：60 cm×35 cm×34 cm；材料：10mm有机玻璃板制作；功能：系统采用的是平流式结构，主要是分离污水中相对密度较大的无机颗粒	1	台
8	砂滤柱	尺寸：Φ25 cm×30 cm；材料：6mm厚度有机玻璃圆筒制作；功能：截留污水中的悬浮物和胶体	2	台
9	二沉池	尺寸：Φ25 cm×52 cm；材料：6mm厚度有机玻璃圆筒制，功能：系统采用的是竖流式结构，主要是分离污水中相对密度较大的无机颗粒	4	台
10	加药池	尺寸：26 cm×26 cm×30 cm；材料：10mm有机玻璃板制作；功能：主要是对污水处理过程中一些药剂的配置和添加到污水中	1	台
11	磁力驱动泵	单相AC220v；功率：90W；扬程：8m；流量：8L/min；功能：对污水的提升，污泥的回流	1	个
12	电磁隔膜计量泵	单相AC220v；功率：16W；扬程：2m；流量：15L/h；功能：对药水的添加和计量	1	个
13	搅拌调速系统	单相AC220V；功率：25W/40W；功能：对污水、药剂的搅拌均匀，搅拌曝气	1	套
14	曝气头	微孔曝气头: Φ8cm，功能:把风机的气均匀的释放到污水中	10	只
15	风机	AC220V；功率：185W	3	台
16	滗水器	空气堰式，尺寸：Φ16 cm×25 cm；材料：2mm厚不锈钢材料制作；功能:作为SBR系统的关水和排水的功能以及对浮渣、污泥的截留	2	只
17	DO传感器	0~20mg/L，6分外螺纹接口，功能;对调节池、好氧池、SBR1\SBR2池等中溶解氧的含量时时监测	4	个
18	PH传感器	0~14，6分外螺纹接口；功能：对调节池中PH值的时时在线监测	1	个
19	气体流量计	0.6-6L/min；功能：计量风机的进气流量，控制反应器中溶解氧含量	3	只
20	液体流量计	1-7L/min；功能：计量水流的进水流量。	3	只
21	浮球液位开关	24V输入；功能：对反应器中水位、是水泵以及电磁阀的控制，主要是防止反应器中污水溢出	1	套
22	组合填料	Φ15 cm	1	套

2．电气控制柜基本配置

序号	器材名称	器材规格或型号	数量	单位	备注
	电器控制柜	尺寸：70cm×60 cm×180cm;材料：1.5cm钢板静电喷塑工艺；功能：实现与对象连接和控制以及与电脑的通讯连接编程功能	1	个
	PLC控制器	CPU224 2DP继电器主机（14I/10O）	1	个	西门子
	EM222模块	8点继电器输出	1	个	西门子
	EM231模块	8入模拟量模块	1	个	西门子
	EM232模块	4出模拟量模块	1	个	西门子
	触摸屏	10英寸	1	台
	低压电气	小继电器	1	套
	空气开关	带漏电保护器	1	个
	保险丝	熔断器	1	个
	交流接触器	220V	1	个
	操作开关	2位	2	个
	开关电源	输出：DC24V	1	个
	工作状态指示灯		32	只
	DO仪	单相AC220V输入，输出信号：4~20mA	4	只
	PH仪	单相AC220V输入，输出信号：4~20mA	1	只

3．配件、管材

名称	主要组成器件	数量
管材与配件	包含短柄球阀、长柄球阀、黄铜闸阀、立式止回阀、卧式止回阀、自动放气阀、电磁阀、宝塔接头、PU管、金属线管、波纹管、外牙直通接头、内牙直通接头、内牙三通接头、弯头、不锈钢内牙弯头、不锈钢内牙三通、不锈钢外牙直接、不锈钢内牙直接、铜转接头、气动接头、6分塑料堵头、4分塑料堵头、不锈钢复合管等。	1套

4．配套工具

名称	主要组成器件	数量
配套工具	包含复合管割刀、有机玻璃胶水、注射器、卷尺、扳手、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、PVC管剪刀、导线架等。	1套

五、实训项目
项目一、系统图和电气控制原理图的绘制
任务1.系统图的绘制
任务2.根据电器原理图完成电器接线图的绘制
项目二、污水处理设备的安装与调整
任务1.动力系统器件水泵、风机、计量泵、搅拌电机等的安装
任务2.组合填料的裁剪安装
任务3.辅助器件浮球式液位计、电磁阀、流量计、曝气头等的安装
项目三、污水处理设备的工艺连接
          任务1. A2/O污水处理系统工艺的设计连接
          任务2. SBR污水处理系统工艺的设计连接
          任务3. MSBR污水处理系统工艺的设计连接
项目四、污水处理设备控制系统的连线与调试
          任务1.控制系统的连线
          任务2.控制系统的程序编写
          任务3.对对象动力系统的调试
          任务4.通过程序的编写实现整机的运行
项目五、在线监测仪表的使用
          任务1.在DO、PH线传感器的安装
          任务2.传感器与仪表之间的标定
          任务3. 通电实现仪表与传感器之间测试
