LGFDW-2A型 电力监控网络调度系统
一. ★多机监控调度软件功能要求
（1）具备SCADA/AGC的功能
（2）实时监测机组、调速系统、励磁系统、电气一次系统运行工况
（3）以实时曲线、历史曲线、棒图、报表等多种形式组态系统电压、电流、功率、电能等电参数
（4）系统不同运行方式的远动调整，断路器跳合闸遥控
（5）进行发电机的增，减频控制、升降压控制
（6）可以保存各种实验试验数据，打印数据表格和潮流分布等
（7）主站对客户端请求权分配及管理
（8）虚拟变电站仿真软件模块
（9）无限点、无限时硬件加密狗
（10）可以接入学校原有光伏发电系统的智能设备，进行统一监控管理
二. ★电力系统实训与考核仿真软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书）
（1）图形化组态变电站一次主接线，可以在组态界面上进行断路器、隔离开关、接地开关进行分、合闸操作
（2）仿真35kV变电站正常运行工况和各种故障工况；
（3）虚拟变电站母线带绝缘监察装置，主变低压侧、10kV所有出线可进行故障设置（包括单相接地故障、相间短路、三相短路）；
（4）保护动作、保护拒动、控制回路断线等变电站事故工况模拟；
（5）软件可以选择采用仿真数据（离线运行）或者实时数据（在线运行），实现变电站SCADA功能；
（6）软件智能倒闸考核功能：实时监测倒闸操作过程，当学员出线倒闸错误时，立即发出声光告警，并对错误次数进行累计和存储，为教师对学员考核提供数据；
（7）采用C/S网络结构配置主站和客户机，主站对客户机进行故障设置，实时监控管理与考核等功能；
（8）能开设的培训项目要求：
1) 系统正常停/送电操作
2) 线路从运行状态转检修倒闸操作
3) 线路从检修状态转运行倒闸操作
4) 单母线从运行状态转检修倒闸操作
5) 单母线从检修状态转运行倒闸操作
6) 双母线从运行状态转检修倒闸操作
7) 双母线从检修状态转运行倒闸操作
8) 变压器从运行状态转检修倒闸操作
9) 变压器从检修状态转运行倒闸操作
10) 单相金属性接地故障仿真与处理
11) 控制回路断线与相间短路故障的仿真与处理
12) 保护拒动故障仿真与处理
（9）虚拟变电站软件模块
三. 通信网络要求

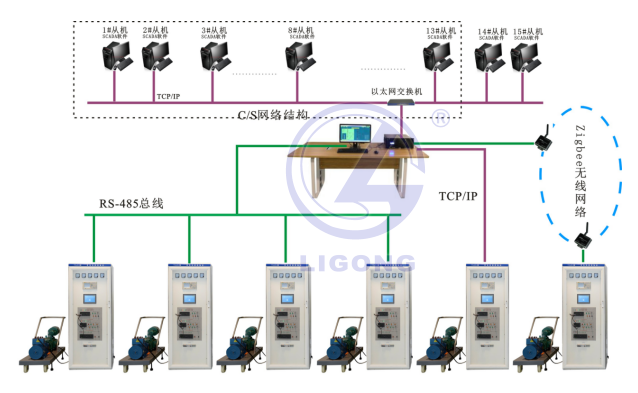

监控主站与电力系统综合自动化实验平台、变电站智能倒闸考核装置之间的现场控制层网络要求采用RS_485总线、无线通信、以太网三种通信方式兼备的混合通信网络。
四. 主控计算机
工控机品牌：研华/研祥/工控机配置：4U、19″标准上架整机/EC0-186V2NA(B)-6COM/I3-2120/2G内存/500G硬盘/ATX 250W电源/带DVD-ROM光驱/键盘及鼠标，除主板自带外露接口外，还引出4个COM(主板自带2个，共引出6个COM) 、6个USB（前2后4）、1个LPT。(主板自带5个PCI、1个PCI-E*1（PCI-E*4插槽)、1个PCI-E*16扩展槽位）/21.5寸液晶显示器 1台

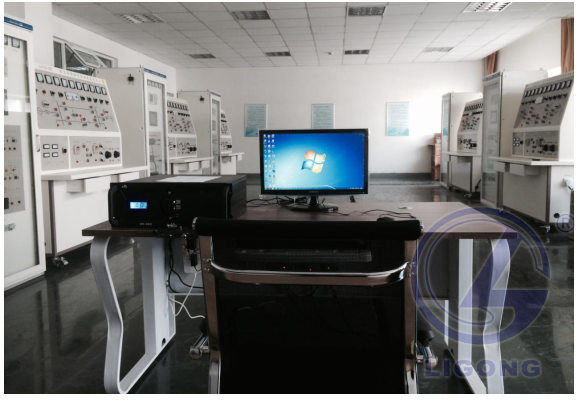

五. 主站监控台
监控台尺寸：≥（高×宽×深）750 mm×2000 mm×1100mm
（1）具备SCADA/AGC的功能
（2）实时监测机组、调速系统、励磁系统、电气一次系统运行工况
（3）以实时曲线、历史曲线、棒图、报表等多种形式组态系统电压、电流、功率、电能等电参数
（4）系统不同运行方式的远动调整，断路器跳合闸遥控
（5）进行发电机的增，减频控制、升降压控制
（6）可以保存各种实验试验数据，打印数据表格和潮流分布等
（7）主站对客户端请求权分配及管理
（8）虚拟变电站仿真软件模块
（9）无限点、无限时硬件加密狗
（10）可以接入学校原有光伏发电系统的智能设备，进行统一监控管理
（1）图形化组态变电站一次主接线，可以在组态界面上进行断路器、隔离开关、接地开关进行分、合闸操作
（2）仿真35kV变电站正常运行工况和各种故障工况；
（3）虚拟变电站母线带绝缘监察装置，主变低压侧、10kV所有出线可进行故障设置（包括单相接地故障、相间短路、三相短路）；
（4）保护动作、保护拒动、控制回路断线等变电站事故工况模拟；
（5）软件可以选择采用仿真数据（离线运行）或者实时数据（在线运行），实现变电站SCADA功能；
（6）软件智能倒闸考核功能：实时监测倒闸操作过程，当学员出线倒闸错误时，立即发出声光告警，并对错误次数进行累计和存储，为教师对学员考核提供数据；
（7）采用C/S网络结构配置主站和客户机，主站对客户机进行故障设置，实时监控管理与考核等功能；
（8）能开设的培训项目要求：
1) 系统正常停/送电操作
2) 线路从运行状态转检修倒闸操作
3) 线路从检修状态转运行倒闸操作
4) 单母线从运行状态转检修倒闸操作
5) 单母线从检修状态转运行倒闸操作
6) 双母线从运行状态转检修倒闸操作
7) 双母线从检修状态转运行倒闸操作
8) 变压器从运行状态转检修倒闸操作
9) 变压器从检修状态转运行倒闸操作
10) 单相金属性接地故障仿真与处理
11) 控制回路断线与相间短路故障的仿真与处理
12) 保护拒动故障仿真与处理
（9）虚拟变电站软件模块
三. 通信网络要求
监控主站与电力系统综合自动化实验平台、变电站智能倒闸考核装置之间的现场控制层网络要求采用RS_485总线、无线通信、以太网三种通信方式兼备的混合通信网络。
四. 主控计算机
工控机品牌：研华/研祥/工控机配置：4U、19″标准上架整机/EC0-186V2NA(B)-6COM/I3-2120/2G内存/500G硬盘/ATX 250W电源/带DVD-ROM光驱/键盘及鼠标，除主板自带外露接口外，还引出4个COM(主板自带2个，共引出6个COM) 、6个USB（前2后4）、1个LPT。(主板自带5个PCI、1个PCI-E*1（PCI-E*4插槽)、1个PCI-E*16扩展槽位）/21.5寸液晶显示器 1台
五. 主站监控台
监控台尺寸：≥（高×宽×深）750 mm×2000 mm×1100mm
