LG-AT2型 自控原理与计算机控制实验仪

品牌:理工实训 咨询电话:010-82827827 82827835

一、产品介绍:
       LG-AT2型 自控原理与计算机控制实验仪 是自动化、自动控制、电子技术、电气技术、精密仪器等专业教学中的基础课程。DICE-AT2型自动控制原理学习机具有很强的开放性能、扩展性能;运算模拟单元的运放八个,每个运算模拟单元内都有实验所需的电阻、电容等元件,可以通过短路块和导线灵活方便的对实验单元电路的组合,可构造出各种型式和阶次的模拟环节和控制系统;从运算模拟单元独立出来的可变电阻器组单元档位连续,调节精度高,接线灵活多变,充分满足于自控原理实验教学的要求。
       LG-AT2型 自控原理与计算机控制实验仪 提供集成操作软件,通过PC示波器功能可实时、清晰的观察控制系统的各项静、动态特性,方便了对模拟控制系统特性的研究。微型温度控制单元可以代替烤箱进行温度控制实验,加上系统配置的直流电机、步进电机等控制对象,可开设控制系统课程的实验。该系统还可扩展支持如线性系统、*优控制、系统辨识及计算机控制等现代控制理论的模拟实验研究。

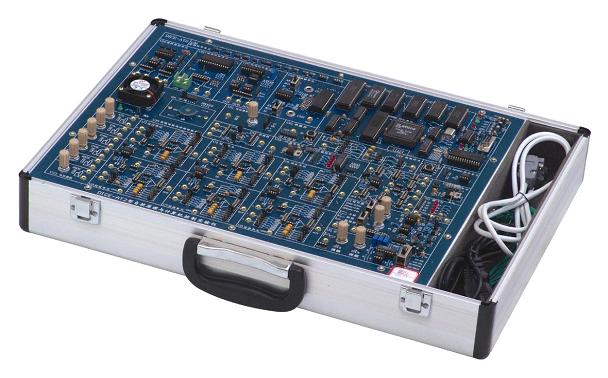

LG-AT2型 自控原理与计算机控制实验仪

二、系统构成
1、系统由各单元电路、8088CPU控制单元和PC机进行通讯的串口构成,采集数据。
2、信号源发生单元电路:正弦波、方波、斜波及抛物波 , 信号周期在2毫秒至30秒之间可调
3、采样保恃器及单稳单元电路:由LF398及HEF4538等器件构成运算模拟单元电路;非线性用单元电路;状态指示灯单元;数/模转换单元电路;AD0832模/数转换单元电路; AD0809单节拍脉冲发生单元;电位器单元;-5V电源发生单元; 驱动单元; 电机单元直流电机、步进电机。
4、信号测量单元:  采用PC软件实现双踪示波器、频率特性分析等功能。
5、特殊运算环节单元; 可变电阻器组单元; 微型温度控制单元。
6、电源: 输入电压:220V ±10%;输出电压/电流:+5V/2A,+l2V/0.2A,-l2V/0.2A
三、实验项目
1、计算机控制技术实验项目
(1)A/D,D/A转换
(2)采样保持器
(3)数字滤波
(4)积分分离式PID控制
(5)最小拍有纹波系统实验
(6)最小拍无纹波系统实验
(7)大林算法控制
(8)非线性控制
(9)解耦控制
(10)综合控制实验
2、自动控制原理实验项目
(1)典型环节的模拟研究
(2)典型系统瞬态响应和稳定性
(3)系统校正
(4)控制系统的频率特性
(5)典型非线性环节
(6)非线性系统(一)
(7)非线性系统(二)
(8)采样系统分析
(9)采样控制系统的校正
(10)状态反馈(极点配置)
3、控制系统实验项目
(1)直流电机闭环调速实验
(2)温度闭环控制实验
(3)步进电机调速实验
