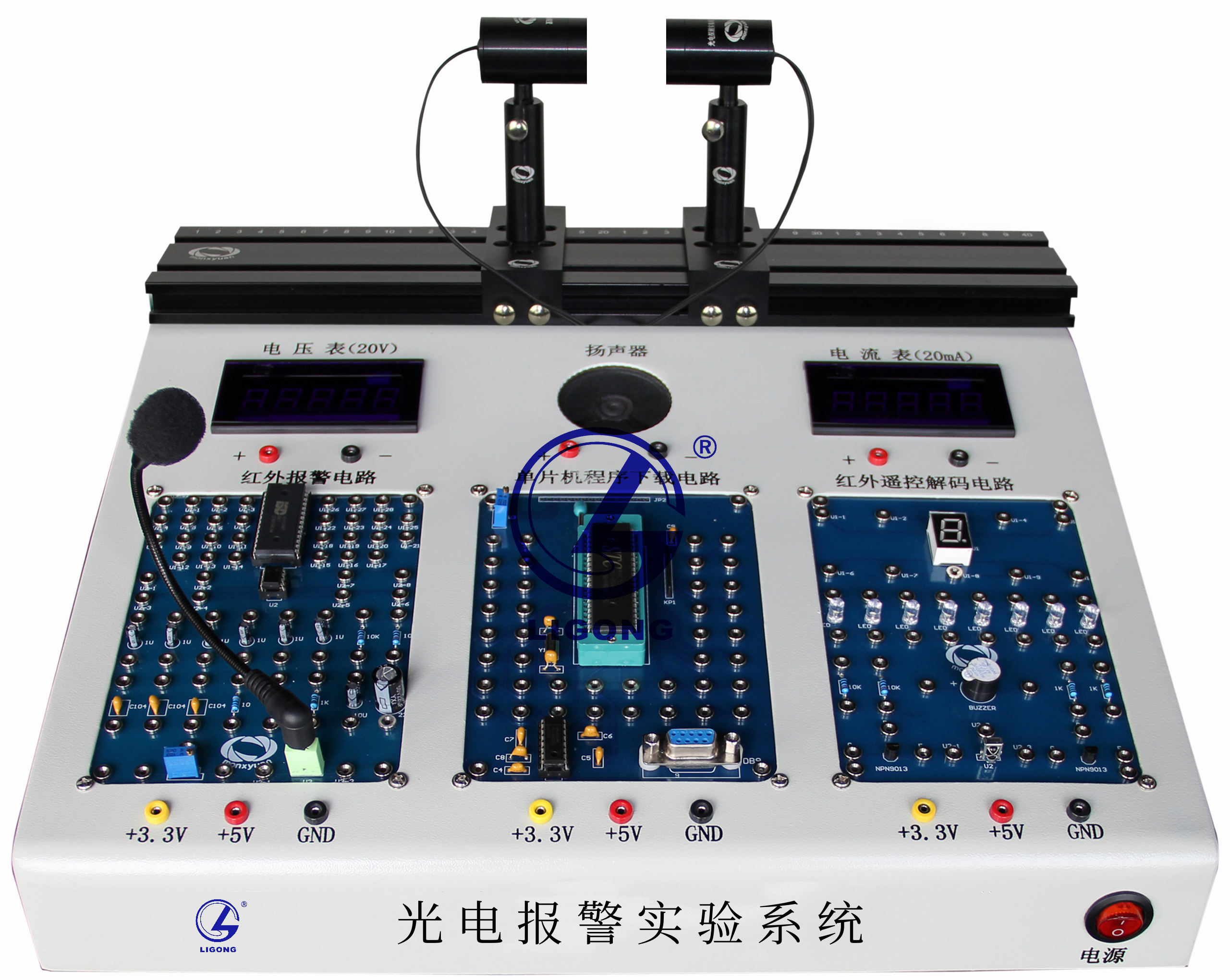

LG-GDB01型 光电报警实验系统

品牌:理工伟业 咨询电话:010-82827827 82827835

一、产品概述
   报警器的应用非常广泛,在汽车、摩托车报警器,仓库大门,以及家庭保安系统中,几乎无一例外地使用了报警器电路。随着社会科学技术的迅速发展,人们对报警器的性能提出了越来越高的要求。传统的报警器通常采用触摸式、开关报警器等。这类报警器具有性能稳定、实用性强等特点,但是也具有应用范围窄等缺点。而且安全性能也不是很好。光电报警就很好的改善了这点。如今,LG-GDB01型 光电报警器已经广泛应用到工农业生产、自动化仪表、医疗电子设备等领域本实验的设计借助于模拟电路和数字逻辑电路,采用模块化的设计思想,使设计变得简单、方便、灵活性强。电路简单容易实现,工作稳定,因此得到了广泛的应用。


二、产品配置参数
1. 红外热像仪传感器:I2C接口通信;像素:16×12,55度视场角;供电电压2.9V ~3.6V;测试温度-本地 -40°~85°,远程 -40°~300°;工作温度-40°~85°;
2. STM32单片机:ARM系列M4内核MCU+FPU,32位处理器;256KBflash ,64KB SRAM;
   工作电压1.7V~3.6V;封装LQFP64;外部时钟支持4~26MHZ,内部带16MHZ时钟;
3. 3.3V稳压芯片:输入电压4.75~15V;输出电压3.3V;压降1.1V@1A;最大输出电流1A;稳压精度3%;工作结温范围-40~125°;
4. 热释电红外传感器:灵敏元面积2.0×1.0mm2;输出信号>2.5V;平衡度<20%;工作电压2.2-15V;工作电流8.5-24uA;保存温度-35℃- +80℃;视场139°×126°;
5. 红外体温传感器:红外温度传感器;量程0-50°;波长8-14µm;精度1%;信号输出:5V;
6. 集成运算放大器:输入偏置电流30pA;输入失调电流3pA;输入阻抗Ω;输入噪音0.01pA/;共模抑制比100dB;DC电压放大倍数106dB;
7. 显示屏:3.5寸TFT带触摸液晶屏/9486:320X480点阵;模块驱动芯片采用ILI9486,全视角面板,底板上带有触摸控制芯片和SD卡座;3.3V供电;
三、实验内容
1. 红外发射管伏安特性实验
2. 红外接收管暗电流和光电流测量实验
3. 矩形波产生实验(利用555芯片)
4. 门电路输出实验
5. HS1838输出测量实验
6. 红外热释电特性实验;
7. 单路信号报警及显示实验
8. 多路信号报警及显示实验
9. 红外遥控器解码实验
10. 红外遥控数码管显示数字实验
11. 红外遥控发光二极管和蜂鸣器控制实验
12. 红外热释电报警实验
13. 红外体温计设计实验
14. 红外热像仪各像素点温度显示实验
15. 红外热像仪热成像实验
四、能够完成下述实验内容:
(1)光电传感器件原理与特性的实验
1. 光敏电阻特性参数及其测量;
2. 光敏电阻伏安特性实验;
3. 光敏电阻的变换电路;
4. 光敏电阻时间响应特性;
5. 光电二极管光照灵敏度的测量;
6. 光电二极管伏安特性的测量;
7. 光电二极管时间响应特性的测量;
8. 硅光电池在不同偏置状态下的特性参数及其测量;
9. 测量硅光电池在反向偏置下的时间响应;
10. 光电三极管光照灵敏度的测量;
11. 光电三极管伏安特性的测量;
12. 光电三极管时间响应的测量;
13. 光电三极管光谱特性的测量;
14. 光电耦合器电流传输比的测量;
15. 光电耦合器件伏安特性的测量;
16. 光电耦合器件时间相应的测量;
17. 热释电器件基本原理实验;
18. 热释电器件光谱响应的测试实验;
19. 雪崩光电二极管(APD)特性实验;
20. PIN光电二极管特性实验;
21. 四象限光电传感特性实验;
★22. 红外热像仪各像素点温度显示实验
★23. 红外热像仪热成像实验
(2)开放性设计实验
1. 光敏电阻光控开关系统设计
2. 光敏电阻光控灯系统设计
3. 热释电报警系统设计
4. 光电报警系统设计
5. 太阳能充电系统设计
6. 硅光电池光照度计系统设计
7. 简易光功率计系统设计
8. 红外遥控系统设计
9. 红外体温计系统设计
10. 四象限位置测量系统设计
11. 对射式、反射式光电耦合开关里程表系统设计
12. 对射式、反射式光电转速计系统设计
13. 光电测距系统设计
14. 基于R、G、B的颜色识别系统设计
15. 光纤烟雾报警及浓度显示系统设计
16. 光纤位移测量系统设计
17. 光纤微弯称重系统设计
18. 线阵CCD驱动系统设计
19. 大功率LED驱动系统设计
20. LED玩具系统设计
21. PSD位移测量系统设计
22. 数字温度计系统设计
23. 太阳能节能台灯系统设计
24. 音频信号的光源调制解调系统设计
25. 光电指纹识别系统设计
(3)PSD位移传感实验
 1.原理性实验:
 ①PWM脉冲波调节激光发射器电压实验
②Stm32程序编写、下载及调试实验
③一维PSD输出电压测量实验
④UC/GUI液晶显示实验
2.应用性实验:
①光标位置检测及显示实验
②PSD位置传感器正弦波显示实验
(4)光电检测技术实验
1. 面阵CCD原理与驱动实验;
2. 利用面阵CCD测量物体外形尺寸;
3. 利用面阵CCD提取物体的边缘与轮廓;
4. 利用面阵CCD进行图像采集与参数设置;
5. 利用面阵CCD进行投影与差影图像分析;
6. 利用面阵CCD进行图像的滤波与增强;
7. 利用面阵CCD进行形态学处理;
8. 利用面阵CCD进行物体的旋转与缩放;
9. 利用面阵CCD对颜色识别;
10. 利用面阵CCD进行图像信息的点运算;
11. 利用面阵CCD进行图像的几何变换;
12. 利用面阵CCD进行数据采集实验;
(5)光纤传感原理及应用实验
1. LD光源P-I、V-I特性曲线测试设计实验
2. 光纤微弯传感系统设计实验
3. 光纤位移传感系统设计实验
4. 光纤烟雾报警系统设计实验
5. 光纤温度传感系统设计实验
6. 光纤液位测量系统设计实验
7. 光纤压力传感测量系统实验
8. 光纤导光照明系统设计实验
9. 光纤传感角度测量设计实验
(6)光电显示实验
1. 一位数码管静态显示实验;
2. 四位一体数码管动态扫描实验;
3. RGB三基色LED调色实验;
4. 8*8蓝色LED点阵汉字及图片显示实验;
5. 8*8点阵动态显示音乐频谱实验;
6. 红绿双色(32*64)LED广告屏显示内容编辑实验;
(7)二次开发实验(52单片机开发实验)
1. 52单片机程序编写实验;
2. 52单片机外围电路设计实验;
3. 基于52单片机的数字时钟设计实验;
五、平台配套文件资料
1. 实验指导书1本;
2. 软件:平台软、硬件使用手册等内容;
3. 实验录像光盘1套 ;
