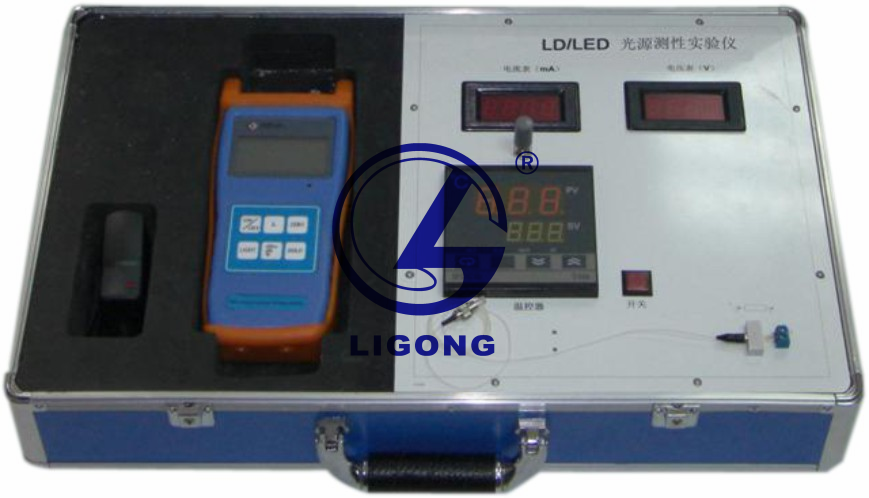

LG-GY06型 LD/LED光源特性实验仪
品牌：理工伟业 咨询电话：010-82827827 82827835
一、产品概述
光源特性实验仪注重理论与实践的紧密结合，突出实用性，可作为光信息科学与技术、光测控技术、光电子技术、光电子仪器仪表及应用物理等相关专业学生课堂实验与研究的工具。本实验仪集成了LD/LED电流源、光功率计、温控仪、电流监测表、电压表、信号源和光源调制模块等，模块种类齐全，实验操作简单明了，可充分完成光源的各种性能测试。通过测量LD半导体激光器域值电流、LED发光二极管和LD半导体激光器的输出功率-电流（P-I）特性曲线和电压-电流（V-I）特性曲线，从而对LED发光二极管LD半导体激光器工作特性有基本了解。
二、实验内容
1. LD和LED激光器的V/I，P/I特性测试实验，温度特性测试实验
2. 测试LED3215型LED发光二极管的电压-电流（V-I）特性曲线
3. 输出功率与电流（P-I）特性曲线
4. 测试LD3125型半导体激光器电压-电流（V-I）特性曲线
5. 输出功率与电流（P-I）特性曲线
三、配置参数
| 序号 | 名称 | 规格和参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 1 |
LD激光二极管
|
额定功率 | Pout | 1op=1th+20 | 0.2 | - | 1 | MW |
|
中心波长 |
λ |
CW |
1290 |
1310 |
1330 |
nm |
||
|
光谱宽度 |
△λ |
CW |
- |
2 | 5 |
nm |
||
|
阈值电流 |
lth |
CW |
- |
10 | 15 |
mA |
||
|
工作电流 |
lop |
CW |
- |
lth+10 |
- |
mA |
||
|
探测器电流 |
lm |
CW |
100 |
- |
- |
μA |
||
|
探测器暗电流 |
ld |
CW |
- | - |
0.1 |
nA |
||
| 2 |
LED发光二极管
|
额定功率 |
Pout |
lf=60mA |
10 |
- |
1 |
|
|
中心波长 |
λ |
CW |
1280 |
1310 |
1350 |
nm |
||
|
光谱宽度 |
△λ |
CW |
- |
- |
170 |
nm |
||
|
工作电压 |
Vop |
CW |
- |
1.2 |
1.7 |
V |
||
|
上升下降时间 |
Tr/Tf |
CW |
- |
- |
3 |
nS |
||
| 3 |
LD/LED电流源
|
供给电流 |
150mA |
|||||
|
Monitor测量范围 |
2000uA |
|||||||
|
lop的测量准确度 |
±0.5mA |
|||||||
|
lop分辨率 |
0.1mA |
|||||||
|
lm测量准确度 |
±5μA |
|||||||
|
lm分辨率 |
1μA |
|||||||
| 4 |
温控仪
|
测量精度 |
±0.5%F.S±1digit |
|||||
|
冷端补偿误差 |
≤±2℃ |
|||||||
|
测量数显范围 |
-1999—9999 |
|||||||
|
报警范围 |
全量程自由设定 |
|||||||
|
继电器输出触点容量 |
3A/220V阴性或指定 |
|||||||
|
固态继电器输出信号 |
12V±3A 30mA |
|||||||
|
工作环境 |
0-50℃，相对湿度≤85%RH |
|||||||
|
功耗 |
0-50℃，相对湿度≤85%RH |
|||||||
|
传感器 |
Pt100 |
|||||||
| 5 | 电压表 |
0-200mV、0-2V、0-20V、0-200V四档可调 |
||||||
| 6 | 外部特性 | 主机箱 |
514*314*140mm |
|||||
|
重量 |
≤4Kg |
|||||||
