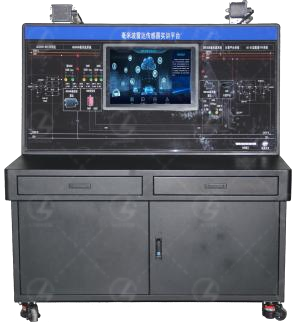

LGX-N016型毫米波雷达实训台
品牌：理工伟业 咨询电话：010-82827827 82827835
一、产品概述
毫米波雷达实训台由77GHz毫米波雷达、24GHz毫米波雷达、计算平台、CAN分析仪、人机交互系统等组成，工位绘制电路图和安装信号检测端子。搭载19寸工业专用显示器、配置毫米波雷达安装支架，可以进行毫米波雷达装配、调试、标定、测试、数据解析和故障检修等实训、实现毫米波雷达的结构原理、障碍物感知识别、距离检测等功能的教学。适用于智能网联汽车相关专业毫米波传感器的教学科研。
二、产品功能
1.展示24GHz和77GHz毫米波雷达的工作原理。
2.能够进行24GHz和77GHz毫米波雷达的装配操作。
3.能够进行24GHz和77GHz毫米波雷达的调试操作。
4.能够进行24GHz和77GHz毫米波雷达的标定操作。
5.能够进行24GHz和77GHz毫米波雷达的性能测试。
6.能够进行24GHz和77GHz毫米波雷达的数据解析。
7.能够设置24GHz和77GHz毫米波雷达故障检修。
8.具备智能化故障设置及考核功能。
9.提供毫米波雷达传感器77GHz和24GHz传感器配套教学资料。
三、实训项目
1.77GHz和24GHz毫米波雷达的原理认知。
2.77GHz和24GHz毫米波雷达的装配。
3.77GHz和24GHz毫米波雷达的调试。
4.77GHz和24GHz毫米波雷达的标定。
5.77GHz和24GHz毫米波雷达的性能测试。
6.77GHz和24GHz毫米波雷达的数据解析。
7.具备智能化故障设置及考核功能。
四、技术参数
1.77GHZ毫米波雷达
探测距离：±9°0.2m~250m@far range
±45°0.2m~70m/100m@near range/far range
±60°0.2m~20m@near rang
探测距离分辨率：1.79m@far range
0.39m（静止状态0.2m）@near range
工作带宽：76GHz-77GHz。
距离检测精度：≤近距±0.1m，远距±0.4m。
速度检测精度：≤±0.1km/h。
方位角检测精度：≤近距±0.3°@0°/±1°@±45°/±5°@±60°远距±0.1°。
2.24GHZ毫米波雷达
发射频率：24-24.2GHz
发射功率：（EIRP）20dBm
更新率：20 Hz
测距范围：乘用车0.1-30 m
测距范围：行人0.1-20 m
测距精度：0.1 m
测速范围：-16-16 m/s
速度分辨率：0.24m/s
同时跟踪目标个数：8pcs
工作电压：6-32V
防护等级：IP66
工作温度：-40-85℃
3.显示屏
输入端口：HDMI，VGA，DVI
屏幕尺寸：19.1寸
屏幕类型：TFT LCD
屏幕比例：16：10
亮度：300nit
对比度：1000:1
响应时间：6.5ms
显示色彩：16.7M
清晰度：1440*900
控制方法：鼠标
电源：12V/4A
总功率：35W
产品重量：5KG
工作温度：-10℃-60℃
4.计算平台
CPU：第13代酷睿i7-13620H 10核心16线程
内存：16G
GPU：NVIDIA RTX 4060独立显卡8GB GDDR6显存
工作电源：19.5V，11.79A，230W，AC-DC电源适配器
接口配置：3×USB端口、1×RJ45、Wireless-AX 201
输入电压：AC220V
设备规格：165*259.5*45.6mm（长*宽*高）
5.公牛排插
插位：16插位
长度：3米
6、实训台参数
能源类型：220V AC
尺寸：1300*730*1400mm
移动与固定：采用福马轮，调节螺母切换移动和固定状态
五、基本配置
1.实训台架
2.CAN分析仪
3.77GHz毫米波雷达
4.键盘
5.显示器
6.鼠标
7.上电开关
8.24GHz毫米波雷达
9.计算平台
10.USB3.0扩展
11.继电器模块
12.插线板
