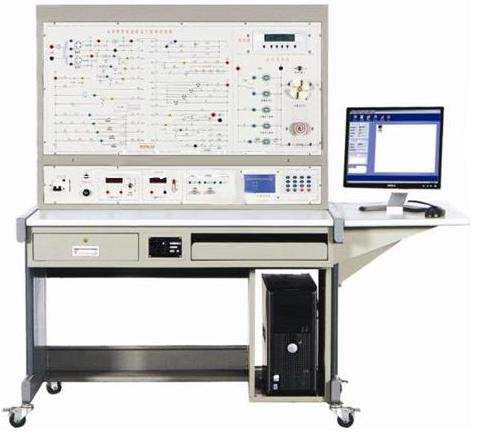

家用电冰箱智能温控电气实训智能考核装置
一、产品概述
“家用电冰箱智能温控电气实训智能考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工（中级、高级）》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。
二、装置特点
1.实训装置直观展示了家用电冰箱智能温控式冰箱的电气系统结构、工作原理，方便于教学演示讲解及学生对课本知识的理解掌握。此外，重要部件处加有工作指示装置，更加直观地展现了系统的运行状态，并且各元器件均贴有名称标识
2.实训装置集电气控制系统、模拟系统于一体，结构清晰、紧凑，与实际家用电冰箱智能温控电气系统一致
3.可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故，有利于开展技能鉴定、考核工作
三、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜0.2kVA
3.外形尺寸：1220mm×730mm×1550mm
4.安全保护：具有漏电流保护装置，安全符合国家标准
四、装置的基本装备
1.实训柜：采用铁质双层亚光密纹喷塑结构底架，铝质面板
2.交流电压表1只：测量范围0～500V,精度1.5级，用于监测电源电压
3.直流电压表1只：测量范围0～20V，用于测量面板上的测试点
4.电冰箱智能温控电气系统图1套：印有电气系统原理图，并设有相应的测量点
5.工作指示单元：元件处加有工作指示装置，更加直观地展现了系统的运行状态
6.电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源
五、智能考核系统
1.教师登录
设备上电后，操作单元进入主窗体，按“菜单”键进入主菜单。按“教师入口”菜单的相应数字键进入教师操作区，输入正确密码后，按“确认”键进入教师操作子菜单。1.考核故障设置 2.所有故障解除 3.考核时间设置 4.登录密码设置 5.设备号设置(不显示，直接按相应数字键进入，生产厂家使用)。注：密码输入错误时，按“取消”清除，在无数据时按“取消”返回到主菜单
2.故障设置与全部解除
故障设置：
在教师子菜单中，按下“考核故障设置”的相应数字键进入故障类型子菜单，按下相应故障类型的数字键进入设置窗体(一般为第一个故障类型)，按数字键“0”或“1”切换故障状态。0à正常（无故障）1故障，按确认键执行相应操作。注：当操作其它线路故障时，按方向键来选择，显示屏的第一行为有效操作线路。显示的故障线路可以环形操作à当第一线路有效时，继续按向上键为一线路有效。
故障全部解除：
在教师子菜单中，按下“所有故障解除”菜单相应数字键后，则自动解除设置的所有故障。
3.考核时间设置
在教师子菜单中，按下“考核时间设置”菜单相应数字键后，进入时间设置窗体，依次输入时间，按“确认”键有效，按“取消”键返回上一级菜单。注：当输入错误后，多次输入会循环覆盖到首字符，这样就可以重新输入正确时间。如果输入1小时45分，应依次输入：0145。
4.考核开始
在主菜单中，按下“考核开始”菜单的相应数字键，设置的考核时间开始倒计时。
注：只有设置了时间，并且考核开始，学生才可以解除故障。
5.设备地址设置
在教师子菜单按数字键“5”进入设备号设置窗体，直接输入设备号码，按“确定”即可。输入错误后按取消键清除。无数据时，按“取消”键返回上一级菜单。教师不要设置。
6.登录密码修改与恢复
在教师子菜单按“登录密码设置”相应数字键，进入新密码窗体，输入6位新密码按下确认键自动存储。注：当输入小于6位数据时则新密码无效，当大于6位数据时，自动循环到首字符。按“取消”键后如果有数据则清除，无数据返回到上一级菜单。
如果忘记登录密码，请在教师登录时输入厂家密码来恢复到初始密码。
7.故障编码设置
主要设置继电器号对应学生答题时输入的故障号。一般情况是一一对应，教师不要设置。
8.故障记录清除
脱机考核时，老师每设置一个故障，操作单元均记录，此功能就是清除这些记录
9.重载历史考核
脱机考核时，老师每设置一个故障，操作单元均记录，下次考核时候，此功能可以恢复上次老师所设置的故障与考核时间。
六、实训项目
1.电冰箱智能温控电气控制系统原理
2.电冰箱智能温控电气控制系统调试与运行
3.电冰箱智能温控电气控制系统模拟故障与排故
4.电冰箱智能温控电气控制系统故障分析与维修
5.电冰箱智能温控电气控制系统应用
“家用电冰箱智能温控电气实训智能考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工（中级、高级）》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。
二、装置特点
1.实训装置直观展示了家用电冰箱智能温控式冰箱的电气系统结构、工作原理，方便于教学演示讲解及学生对课本知识的理解掌握。此外，重要部件处加有工作指示装置，更加直观地展现了系统的运行状态，并且各元器件均贴有名称标识
2.实训装置集电气控制系统、模拟系统于一体，结构清晰、紧凑，与实际家用电冰箱智能温控电气系统一致
3.可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故，有利于开展技能鉴定、考核工作
三、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜0.2kVA
3.外形尺寸：1220mm×730mm×1550mm
4.安全保护：具有漏电流保护装置，安全符合国家标准
四、装置的基本装备
1.实训柜：采用铁质双层亚光密纹喷塑结构底架，铝质面板
2.交流电压表1只：测量范围0～500V,精度1.5级，用于监测电源电压
3.直流电压表1只：测量范围0～20V，用于测量面板上的测试点
4.电冰箱智能温控电气系统图1套：印有电气系统原理图，并设有相应的测量点
5.工作指示单元：元件处加有工作指示装置，更加直观地展现了系统的运行状态
6.电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源
五、智能考核系统
1.教师登录
设备上电后，操作单元进入主窗体，按“菜单”键进入主菜单。按“教师入口”菜单的相应数字键进入教师操作区，输入正确密码后，按“确认”键进入教师操作子菜单。1.考核故障设置 2.所有故障解除 3.考核时间设置 4.登录密码设置 5.设备号设置(不显示，直接按相应数字键进入，生产厂家使用)。注：密码输入错误时，按“取消”清除，在无数据时按“取消”返回到主菜单
2.故障设置与全部解除
故障设置：
在教师子菜单中，按下“考核故障设置”的相应数字键进入故障类型子菜单，按下相应故障类型的数字键进入设置窗体(一般为第一个故障类型)，按数字键“0”或“1”切换故障状态。0à正常（无故障）1故障，按确认键执行相应操作。注：当操作其它线路故障时，按方向键来选择，显示屏的第一行为有效操作线路。显示的故障线路可以环形操作à当第一线路有效时，继续按向上键为一线路有效。
故障全部解除：
在教师子菜单中，按下“所有故障解除”菜单相应数字键后，则自动解除设置的所有故障。
3.考核时间设置
在教师子菜单中，按下“考核时间设置”菜单相应数字键后，进入时间设置窗体，依次输入时间，按“确认”键有效，按“取消”键返回上一级菜单。注：当输入错误后，多次输入会循环覆盖到首字符，这样就可以重新输入正确时间。如果输入1小时45分，应依次输入：0145。
4.考核开始
在主菜单中，按下“考核开始”菜单的相应数字键，设置的考核时间开始倒计时。
注：只有设置了时间，并且考核开始，学生才可以解除故障。
5.设备地址设置
在教师子菜单按数字键“5”进入设备号设置窗体，直接输入设备号码，按“确定”即可。输入错误后按取消键清除。无数据时，按“取消”键返回上一级菜单。教师不要设置。
6.登录密码修改与恢复
在教师子菜单按“登录密码设置”相应数字键，进入新密码窗体，输入6位新密码按下确认键自动存储。注：当输入小于6位数据时则新密码无效，当大于6位数据时，自动循环到首字符。按“取消”键后如果有数据则清除，无数据返回到上一级菜单。
如果忘记登录密码，请在教师登录时输入厂家密码来恢复到初始密码。
7.故障编码设置
主要设置继电器号对应学生答题时输入的故障号。一般情况是一一对应，教师不要设置。
8.故障记录清除
脱机考核时，老师每设置一个故障，操作单元均记录，此功能就是清除这些记录
9.重载历史考核
脱机考核时，老师每设置一个故障，操作单元均记录，下次考核时候，此功能可以恢复上次老师所设置的故障与考核时间。
六、实训项目
1.电冰箱智能温控电气控制系统原理
2.电冰箱智能温控电气控制系统调试与运行
3.电冰箱智能温控电气控制系统模拟故障与排故
4.电冰箱智能温控电气控制系统故障分析与维修
5.电冰箱智能温控电气控制系统应用
