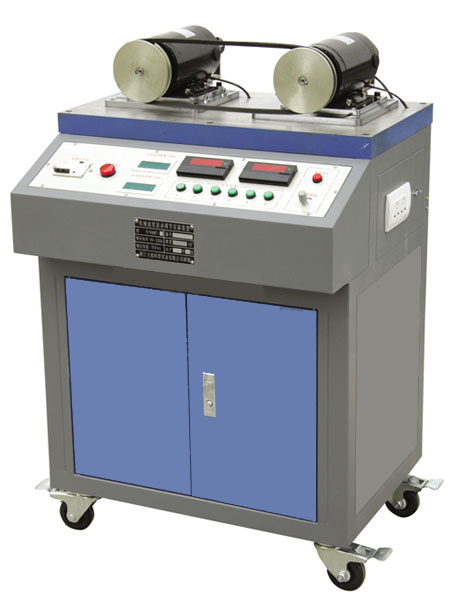

机械传动典型零部件性能测试实训装置

一、产品概述
“机械传动典型零部件性能测试实训装置”是根据各院校相关课程的教学大纲要求而研制的，该实训装置可以测试带传动、链传动、万向节传动性能及传动效率，适用于各院校《机械设计基础》、《机械设计》、《机械原理》等课程中机械传动典型零部件性能测试实训教学。

二、系统特点
   1.  可手动或用计算机测试软件自动进行传动分析实训
    2.  能通过计算机测试软件进行传动的运动模拟，直接观察传动特性
    3.  可更换不同的皮带轮，测试多种皮带传动
    4.  可分6级加载，在不同负载情况下测定皮带传动、链传动、万向节传动的传动稳定性及传动效率
    5. 计算机测试软件功能强大，具有数据采集、测试分析、曲线拟合、保存并打印实训结果等功能。可测量功率、转速、效率等参数的实时数据，并拟合绘制出效率、传动曲线等，各曲线坐标可任意设置。
三、配置及技术性能
   1.  实训台
     (1)实训桌采用铁质双层亚光密纹喷塑结构，铝质面板，铸件平板台面。设有带锁柜子，可放置配件及资料等。实训桌还设有四个万向轮，便于移动和固定。
     (2) 输入电源：单相三线 AC220V±10%  50Hz
     (3) 外形尺寸：650mm×530mm×1060mm
     (4) 电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A
     (5) 直流调速器1个：采用PWM脉宽调制技术，输出电压 0～220VDC，输出电流 4ADC
     (6) 数显转速表2个：可分别显示主、从动电机的转速
     (7) 直流数显功率表2个：精度0.5级，既可显示功率值，也可切换显示电压和电流值
     (8) 多级加载装置 1套
     (9) 数据采集器 1套
    2.  驱动电机：额定功率 355W
    3.  电机调速范围：0～1500r/min
    4.  负载电机：额定功率 355W
    5.  旋转编码器2个：铝合金材质，分度1000脉冲/转
    6.  带轮、链轮直径：Φ115mm～Φ125mm
四、实训项目
   1.测定皮带传动的传动稳定性及传动效率，可手动或自动绘制传动曲线和效率曲线
    2.测定链传动的传动稳定性和传动效率，可手动或自动绘制传动曲线和效率曲线
    3.测定万向节传动的传动稳定性和传动效率，可手动或自动绘制传动曲线和效率曲线
