电子设计竞赛应用开发系统（II型）
一、产品概述
“电子设计竞赛应用开发系统”是专门为电子设计竞赛训练、创新实验开发、课程设计、毕业设计而研发的新一代全开放型教学设备，可用作全国大学生电子设计竞赛训练、课程设计、课外科技活动、毕业设计及现代电子系统应用开发的学习平台。

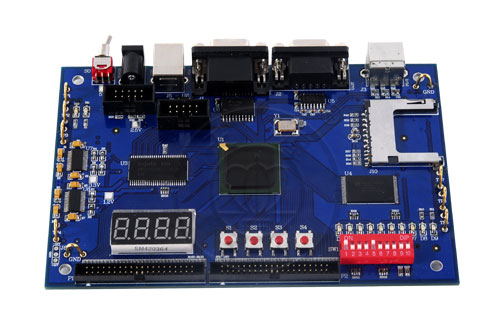

采用工业标准8层板设计，采用Altera公司Cyclone III系列的EP3C16 FPGA（90万门）。包含能满足不同开发需要的Flash、SDRAM、高速clock和配置芯片以及丰富的外围接口。该板既能独立使用，也可搭配实验箱(THGSC-2型和THGSC-3型)作为核心板使用。可选配多种高级实验模块，进行扩展实验和创新设计。
二、系统特点
1.采用多层工业级标准精心设计
2.FPGA主芯片采用Altera公司的Cyclone III系列EP3C16 FPGA（90万门）
3.配有全功能USB仿真开发工具（支持Altera全系列器件），速度快，性能稳定可靠
三、适用范围
1. 系统既能单独使用，也可结合实验箱(THGSC-2型和THGSC-3型)作为核心板使用
2. SOPC技术/Nios II软核嵌入式系统实验教学、开发应用
3. EDA技术实验教学、开发应用
4. IC设计硬件仿真、科研项目硬件验证与开发
5. 研究生课题开发、电子设计竞赛培训
6. 自主创新应用开发，各类CPU IP核片上系统开发
四、系统配置
1. FPGA主芯片采用Altera公司的Cyclone III系列EP3C16 FPGA（90万门）
2. 采用EPCS4作为配置芯片，容量4Mbit
3. 支持 JTAG、AS模式，便于在电子竞赛、科研项目开发中使用
4. 8MB SDRAM、4MB Flash
5. SD卡接口、VGA接口、标准RS232接口、PS/2鼠标/键盘接口
6. 2个40针外扩接口，接口上带3.3V、5.0V、±12V电源
7. 10个拨码开关、10个LED显示、4个七段数码管
8. 50MHz系统时钟源
9. 提供板级和芯片级电压5.0V、3.3V、2.5V、1.2V
10. 选配模块
11. 并行ADC/DAC模块
12. 串行ADC/DAC模块
13. 高速ADC/DAC模块
14. USB2.0接口模块
15. 以太网接口模块
16. 2.4G无线通信模块
17. 红外通信模块
18. 通用输入输出接口模块
19. 通用液晶屏接口模块
20. Audio输入与输出模块
21. 视频输入输出模块
五、实验项目
(一)基础实验
1. 基于QUARTUSII图形输入电路的设计
2. 基于VHDL格雷码编码器的设计
3. 含异步清零和同步使能的加法计数器
4. 七段数码管显示电路的设计
5. 数控分频器的设计
6. 图形和VHDL混合输入的电路设计
7. 四位并行乘法器的设计
8. 基本触发器的设计
9. 四位全加器设计
10. 用VHDL设计七人表决器
11. 用VHDL设计四人抢答器
12. 可控脉冲发生器的设计
13. 正负脉宽调制信号发生器设计
14. 序列检测器的设计
15. PS/2键盘
16. UART通信
17. VGA彩条信号发生器的设计
18. PN码产生器
19. Gold码产生器
20. 数字频率计的设计
21. 数字钟的设计
22. 序列检测器的设计
23. 数字秒表的设计
24. 并行AD/DA转换实验（需配并行ADC/DAC模块）
25. 串行AD/DA转换实验（需配串行ADC/DAC模块）
26. DDS信号发生器（需配高速ADC/DAC模块）
27. USB2.0总线通信实验（需配USB2.0接口模块）
28. 以太网口通信实验（需配以太网接口模块）
29. 无线通信实验（需配2.4G无线通信模块）
30. 红外数据通信实验（需配红外通信模块）
31. 基本输入输出实验（需配通用输入输出接口模块）
32. IIC总线接口实验（需配通用输入输出接口模块）
33. SPI总线接口实验（需配通用输入输出接口模块）
34. 图形液晶显示实验（需配通用液晶屏接口模块）
35. 字符液晶显示实验（需配通用液晶屏接口模块）
36. 音频采集与回放实验（需配Audio输入与输出模块）
37. 视频采集与回放实验（需配视频输入输出模块）
(二)SOPC实验(NIOSII 32 Bit IP 设计)
1. Hello Nios II实验
2. 开关、按键及LED实验
3. 定时器实验
4. 7段码显示实验
5. Nios II与PC机UART通信
6. SDROM控制器核读写实验
7. DMA传输实验
8. PS/2键盘实验
9. SD读写实验
六、仪器配置
用户必配设备：计算机、40M双踪示波器
用户选配：函数信号发生器、逻辑分析仪
“电子设计竞赛应用开发系统”是专门为电子设计竞赛训练、创新实验开发、课程设计、毕业设计而研发的新一代全开放型教学设备，可用作全国大学生电子设计竞赛训练、课程设计、课外科技活动、毕业设计及现代电子系统应用开发的学习平台。
采用工业标准8层板设计，采用Altera公司Cyclone III系列的EP3C16 FPGA（90万门）。包含能满足不同开发需要的Flash、SDRAM、高速clock和配置芯片以及丰富的外围接口。该板既能独立使用，也可搭配实验箱(THGSC-2型和THGSC-3型)作为核心板使用。可选配多种高级实验模块，进行扩展实验和创新设计。
1.采用多层工业级标准精心设计
2.FPGA主芯片采用Altera公司的Cyclone III系列EP3C16 FPGA（90万门）
3.配有全功能USB仿真开发工具（支持Altera全系列器件），速度快，性能稳定可靠
三、适用范围
1. 系统既能单独使用，也可结合实验箱(THGSC-2型和THGSC-3型)作为核心板使用
2. SOPC技术/Nios II软核嵌入式系统实验教学、开发应用
3. EDA技术实验教学、开发应用
4. IC设计硬件仿真、科研项目硬件验证与开发
5. 研究生课题开发、电子设计竞赛培训
6. 自主创新应用开发，各类CPU IP核片上系统开发
四、系统配置
1. FPGA主芯片采用Altera公司的Cyclone III系列EP3C16 FPGA（90万门）
2. 采用EPCS4作为配置芯片，容量4Mbit
3. 支持 JTAG、AS模式，便于在电子竞赛、科研项目开发中使用
4. 8MB SDRAM、4MB Flash
5. SD卡接口、VGA接口、标准RS232接口、PS/2鼠标/键盘接口
6. 2个40针外扩接口，接口上带3.3V、5.0V、±12V电源
7. 10个拨码开关、10个LED显示、4个七段数码管
8. 50MHz系统时钟源
9. 提供板级和芯片级电压5.0V、3.3V、2.5V、1.2V
10. 选配模块
11. 并行ADC/DAC模块
12. 串行ADC/DAC模块
13. 高速ADC/DAC模块
14. USB2.0接口模块
15. 以太网接口模块
16. 2.4G无线通信模块
17. 红外通信模块
18. 通用输入输出接口模块
19. 通用液晶屏接口模块
20. Audio输入与输出模块
21. 视频输入输出模块
五、实验项目
(一)基础实验
1. 基于QUARTUSII图形输入电路的设计
2. 基于VHDL格雷码编码器的设计
3. 含异步清零和同步使能的加法计数器
4. 七段数码管显示电路的设计
5. 数控分频器的设计
6. 图形和VHDL混合输入的电路设计
7. 四位并行乘法器的设计
8. 基本触发器的设计
9. 四位全加器设计
10. 用VHDL设计七人表决器
11. 用VHDL设计四人抢答器
12. 可控脉冲发生器的设计
13. 正负脉宽调制信号发生器设计
14. 序列检测器的设计
15. PS/2键盘
16. UART通信
17. VGA彩条信号发生器的设计
18. PN码产生器
19. Gold码产生器
20. 数字频率计的设计
21. 数字钟的设计
22. 序列检测器的设计
23. 数字秒表的设计
24. 并行AD/DA转换实验（需配并行ADC/DAC模块）
25. 串行AD/DA转换实验（需配串行ADC/DAC模块）
26. DDS信号发生器（需配高速ADC/DAC模块）
27. USB2.0总线通信实验（需配USB2.0接口模块）
28. 以太网口通信实验（需配以太网接口模块）
29. 无线通信实验（需配2.4G无线通信模块）
30. 红外数据通信实验（需配红外通信模块）
31. 基本输入输出实验（需配通用输入输出接口模块）
32. IIC总线接口实验（需配通用输入输出接口模块）
33. SPI总线接口实验（需配通用输入输出接口模块）
34. 图形液晶显示实验（需配通用液晶屏接口模块）
35. 字符液晶显示实验（需配通用液晶屏接口模块）
36. 音频采集与回放实验（需配Audio输入与输出模块）
37. 视频采集与回放实验（需配视频输入输出模块）
(二)SOPC实验(NIOSII 32 Bit IP 设计)
1. Hello Nios II实验
2. 开关、按键及LED实验
3. 定时器实验
4. 7段码显示实验
5. Nios II与PC机UART通信
6. SDROM控制器核读写实验
7. DMA传输实验
8. PS/2键盘实验
9. SD读写实验
六、仪器配置
用户必配设备：计算机、40M双踪示波器
用户选配：函数信号发生器、逻辑分析仪
