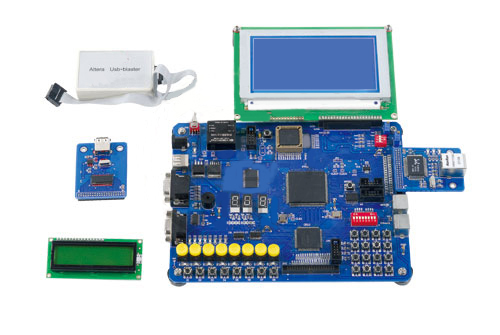

电子设计竞赛应用开发系统（III型）
一、产品概述
“电子设计竞赛应用开发系统”是专门为电子设计竞赛训练、创新实验开发、课程设计、毕业设计而研发的新一代全开放型教学设备，可用作全国大学生电子设计竞赛训练、课程设计、课外科技活动、毕业设计及现代电子系统应用开发的学习平台。
采用Altera公司Cyclone III系列的EP3C40 FPGA（200万门）。包含能满足不同开发需要的SRAM、单片机、高速AD/DA、高速clock和配置芯片以及丰富的外围接口。可选配多种高级实验模块，进行扩展实验和创新设计。
二、系统特点
1. 采用多层工业级标准精心设计
2. FPGA主芯片采用Altera公司的Cyclone III系列EP3C40 FPGA（200万门）
3. 配有全功能USB仿真开发工具（支持Altera全系列器件），速度快，性能稳定可靠
4. ISP单片机AT89S8253：与MCS51兼容、12kB ISP可编程Flash ROM、2kB isp EEPROM、结合FPGA，能充分发挥各自的优势，应对复杂的电子设计项目
三、适用范围
1. SOPC技术/Nios II软核嵌入式系统实验教学、开发应用
2. EDA技术实验教学、开发应用
3. 自主创新应用开发、单片机和FPGA联合开发
4. IC设计硬件仿真、科研项目硬件验证与开发
5. 研究生课题开发、电子设计竞赛培训
四、系统配置
1. FPGA主芯片采用Altera公司的Cyclone III系列EP3C40 FPGA（200万门）
2. 采用EPCS16作为配置芯片，容量16Mbit
3. 支持 JTAG、AS模式，便于在电子竞赛、科研项目开发中使用
4. 1MB SRAM
5. VGA接口、标准RS232接口、PS/2鼠标/键盘接口
6. 16×2字符液晶/240×128图形液晶显示屏接口
7. 2个40针外扩接口，接口上带3.3V、5.0V、±12V电源
8. 提供高速ADC/DAC扩展板：180MHz转换率双路高速10位DAC、50MHz高速8位ADC、双420MHz高速运放
9. 8个微动按键、8个自锁按键、8个拨码开关、4×4矩阵键盘
10. 16个LED显示、3个七段数码管、1个蜂鸣器
11. 50MHz、20MHz时钟源
12. ISP单片机AT89S8253：与MCS51兼容、12kB ISP可编程Flash ROM、2kB ispEEPROM
五、选配模块
1. 2.4G无线通信模块
2. 红外通信模块
3. 视频输入输出模块
4. Audio输入与输出模块
5. 通用输入输出接口模块
6. 并行ADC/DAC模块
7. 串行ADC/DAC模块
六、实验项目
1. 基于QUARTUSII 图形输入电路的设计
2. 七段数码管动态显示电路的设计
3. 数控分频器的设计
4. 用VHDL设计七人表决器
5. 用VHDL设计四人抢答器
6. 可控脉冲发生器的设计
7. 正负脉宽调制信号发生器设计
8. 数字频率计与等精度频率计
9. 数字钟的设计
10. 序列检测器的设计
11. VGA彩条信号发生器的设计
12. 1602字符型液晶显示
13. 矩阵键盘扫描与240128点阵型液晶显示
14. DDS信号源设计
15. PS/2键盘
16. 以太网口通信
17. UART通信
18. USB2.0总线通信实验
19. PN码产生器
20. Gold码产生器
21. 简易逻辑分析仪
22. 无线通信实验（需选配2.4G无线通信模块）
23. 红外数据通信实验（需选配红外通信模块）
24. 基本输入输出实验（需选配通用输入输出接口模块）
25. IIC总线接口实验（需选配通用输入输出接口模块）
26. SPI总线接口实验（需选配通用输入输出接口模块）
27. 音频采集与回放实验（需选配Audio输入与输出模块）
28. 视频采集与回放实验（需选配视频输入输出模块）
29. 并行AD/DA转换实验（需选配并行ADC/DAC模块）
30. 串行AD/DA转换实验（需选配串行ADC/DAC模块）
七、仪器配置
用户必配设备：计算机、40M双踪示波器
用户选配：函数信号发生器、逻辑分析仪
