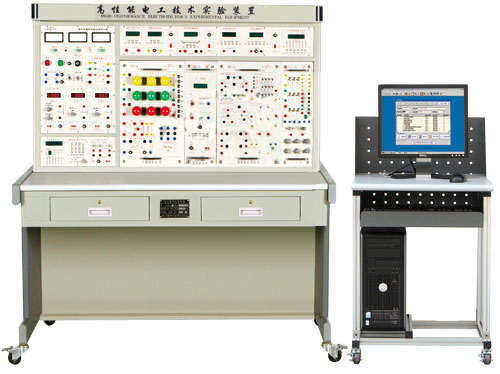

高性能电工技术实验装置（联网型）

本装置的结构、实验功能、配置的具体实验组件挂件，其主要优点及安全保护体系等均与“电工技术实验装置”基本一样。主要区别在于本装置带有联网通信功能（多机通信联网型或局域网联网型）。
一、装置的配备
    本装置主要由电源仪器控制屏、实验桌、实验挂箱及三相异步电动机等组成。
    (一)DGJ1-01电源仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板，并为实验提供交流电源、低压直流稳压电源、恒流源、数控信号源及各种测试仪表等。具体功能如下：
主控功能板
三相0～450V及单相0～250V连续可调交流电源。配备一台三相同轴联动自耦调压器，规格为1.5kVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网输入电压和三相调压输出电压值。
提供两路相互独立的低压稳压直流0.0～30V/1A连续可调电源，每路电源配有数字式直流电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。
0～200mA连续可调恒流源，分2mA、20mA、200mA三档，从0mA起调，调节精度1‰，负载稳定度≤5×10-4，额定变化率≤5×10-4，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。
设有实验台照明用的220V、30W的日光灯一盏，还设有实验用220V、30W的日光灯灯管一支，将灯管灯丝的四个头引出，供实验用。
信号源功能板
    配置的具体功能（含可选功能）与“DGJ-2型”中的完全一样。
仪表功能板
    1.智能交流电压表、电流表（两只表）
由单片机主控测试电路构成全数显和全测程交流电流表、电压表各一只，通过键控、数显窗口实现人机对话功能控制模式。能对交流信号（20Hz～20kHz）进行真有效值测量，电流表测量范围0～5A，电压表测量范围0～500V，自动判断量程、自动切换，精度0.5级，四位数码显示。同时能对数据进行存储、查询、修改（共15组，掉电保存），并带有计算机通信功能。
真有效值交流数字毫伏表一只
能够对各种复杂波形的有效值进行精确测量，电压测试范围0.2mV～600V（有效值），测试基本精度达到±1%，量程分100mV、1V、10V、100V、600V五档，直键开关切换，三位半数字显示，每档均有超量程告警指示，并带有通信功能。测试频率范围10Hz～1MHz，输入阻抗1MΩ，输入电容≤30pF。
智能直流电压表、毫安表（两只表）
直流电压表一只，测量范围0～300V，精度0.5级；直流毫安表一只，测量范围0～500mA，精度0.5级。以上两只表均用5个数码管组成数显。输入量程自动切换，通过键盘设定电压、电流保护值，具有超值报警、指示及切断总电源等功能，可存储测量数据，并有计算机通信等功能。
定时器兼报警记录仪
平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录漏电告警、过流告警及仪表超量程告警的总次数。
通信服务管理器
控制屏挂置挂件的具体方法
操作方法与“DGJ-3型”完全一样。
(二)DGJ1-02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造形美观大方。桌子左右各设有两个抽屉(带锁)，右边设有放置示波器用的可拆卸搁板。
(三)实验组件挂箱
配置的具体实验挂箱与“DGJ-2型”中的基本一样，但测试仪表须选择带通信功能的。具体如下：
DGJ-06-1单三相智能功率、功率因数表
与“DGJ-06”相比，增加了计算机通信功能。
DGJ-07-1单相智能功率、功率因数表
与“DGJ-07”相比，增加了计算机通信功能。
