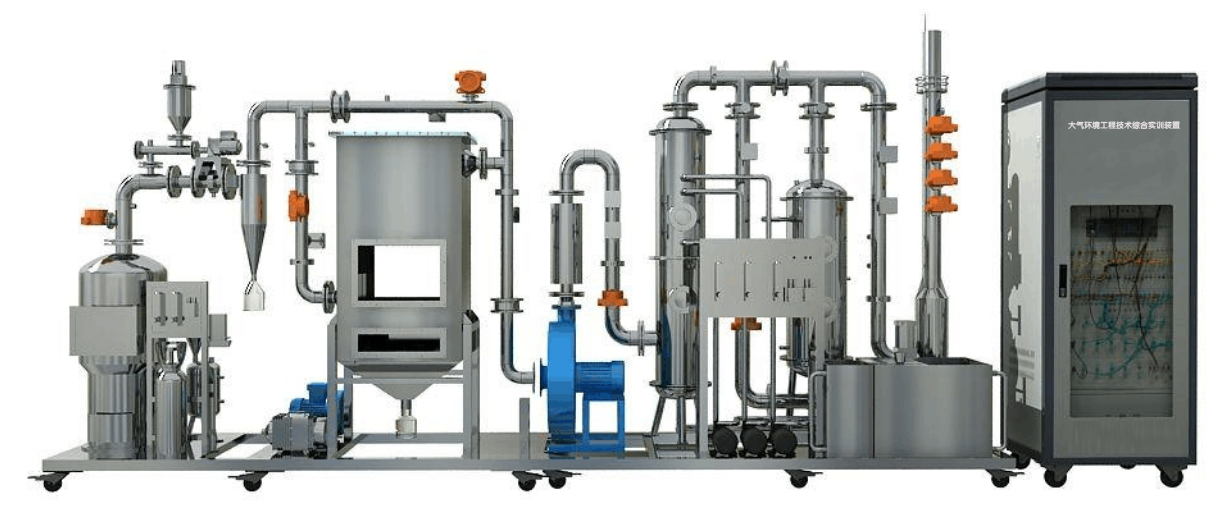

大气环境工程技术综合实训装置
大气环境工程技术综合实训装置是专门为职业院校开设的“环境工程技术”、“环境监测与治理技术”、“环境监测与评价”、“城市检测与工程技术”、“室内检测与控制技术”、“工业环保与安全技术”等环境类相关专业而研制的。主要针对大气环境中的烟气进行监测与治理，即对烟气中的二氧化硫、氮氧化物、颗粒物、一氧化碳、二氧化碳等排放污染物浓度进行实时在线连续监测和净化治理。通过实装置实训操作，可考核学生对旋风除尘技术、布袋除尘技术、烟气脱硫脱硝技术、活性炭吸附技术、烟道及烟囱的取样检测技术、污染因子在线监测技术等主要技术的应用。实现工学结合人才培养模式的改革与创新，培养学生的可持续发展能力，为社会提供满足企业需求的大气污染治理设备安装、调试及大气环境监测分析等方面的专业人才。适合环境类相关专业的教学和培训。
一、装置总体要求：
1、材料好：对象框架采用50mm×50mm不锈钢方管材料制作，坚固耐用，反应器和管道都采用不锈钢材质制作，耐腐蚀性强，使用寿命长，质量保证。
2、移动方便：装置底部装有带刹车万向轮，方便设备的移动和固定。
3、整体性强：装置所有器件合理的分布固定在不锈钢钢架上，对象和控制系统一体化设计，操作方便，美观大方
4、安全性强：配有单独的电源控制柜系统，装有漏电保护器和接地标示，确保设备的用电安全。同时，配套相关的劳保用品，保证人生安全。
5、功能性强：本系统工艺多样，可通过阀门的启闭完成处理工艺之间的切换，系统控制方便，有自动控制和手动控制两种方式。电控柜接线采用导线插拔连接，连接方便及安全。主要不锈钢反应器都设有视镜，可观察到反应器内部结构和现象。
二、技术参数要求：
1. 输入电压：三相四线（或五线）制AC380V±10% 50Hz
2. 工作环境：环境温度范围为0℃～＋40℃ 、相对湿度＜85%（25℃）
3. 系统容量：＜3.0kVA
4. 控制柜尺寸：700mm×600mm×1800mm
5. 对象尺寸：4400mm×800mm×2200mm
6. 监控平台尺寸：1100mm×700mm×1700mm
7. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。
三、装置组成要求：
大气环境工程技术综合实训装置主要由烟气发生系统、烟气处理系统、电气控制系统以及烟气监测系统等四部分组成。
1. 烟气发生系统：主要由锅炉系统、气源添加装置、发尘装置、静态混合器、不锈钢支架、送风装置和阀门以及排尘系统等组成。
2. 烟气处理系统：主要由不锈钢钢架、旋风除尘器、布袋除尘器、湿式脱硫系统、活性炭吸附塔、烟囱以及其动力系统等组成。
3. 电气控制系统：主要由电气控制柜、漏电保护器、变频器、旋钮开关、工作状态指示灯、PLC可编程控制器、继电器等组成。
4. 烟气监测系统主要由触控一体机及支架、铂热电阻、温湿度传感器、风速传感器、压力传感器、差压传感器、颗粒物传感器、二氧化硫传感器、氮氧化物传感器、氧气传感器、一氧化碳传感器、二氧化碳传感器、PH传感器、物位仪、大气采样器以及监控软件等组成。
★5.无线智能实验室管理考核系统软件（为保证软件正版，投标时需提供计算机软件著作权证书原件并现场演示）该系统集成远程电源管理系统，通过手机或其他移动终端系统监控查询实验装置的电源开关状态；开启关闭实训装置电源功能；定时开启关闭电源功能。该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
★6.自动化创新物联网应用云平台模块（投标现场演示）
本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。
1）数据云系统上传2）手机app数据查询3）历史数据查询4）数据分析统计5）短信报警6）微信报警7）微信反向控制8）二次开发
★（1）智能物联网系统应用软件（为保证软件正版，投标时需提供计算机软件著作权证书原件备查）
1）数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。
2）控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。
3）历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
4）设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟量，开关量的上下线、阀值等状态进行设置报警。
（2）终端包含：1）数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。2）联网设置界面：设置现场数据连接云平台后台数据库管理
四、配置要求
1.实训对象
1.烟气处理系统工艺流程图的绘制
2.烟气处理系统的设计
项目二、处理设备的安装与调整
1.旋风分离器的安装与测试
2.袋式除尘器的安装与测试
3.湿法脱硫塔的安装与测试
4.活性炭吸附塔的安装与测试
5.发尘装置的安装与校正
项目三、设备的工艺连接
1.旋风除尘器的除尘工艺的连接
2.袋式除尘器的除尘工艺的连接
3.脱硫塔脱硫工艺的连接
4.活性炭吸附塔的工艺的连接
项目四、设备控制系统的连线与调试
1.控制系统的连线
2.控制系统的程序编写
3.对象的单机试车
4.通过程序的编写实现整机联动
项目五、监测传感器及仪器的使用
1.铂热电阻的安装及监测
2.温湿度传感器的安装及监测
3.粉尘传感器的安装及监测
4.在线PH仪的安装、标定及监测
5.气体（SO2、NOX、CO、O2）传感器的安装及监测
6.风速传感器的安装及监测
7.压力传感器的安装及监测
8.粉尘采样器的组装与应用
9.皮托管的连接与运用
1、材料好：对象框架采用50mm×50mm不锈钢方管材料制作，坚固耐用，反应器和管道都采用不锈钢材质制作，耐腐蚀性强，使用寿命长，质量保证。
2、移动方便：装置底部装有带刹车万向轮，方便设备的移动和固定。
3、整体性强：装置所有器件合理的分布固定在不锈钢钢架上，对象和控制系统一体化设计，操作方便，美观大方
4、安全性强：配有单独的电源控制柜系统，装有漏电保护器和接地标示，确保设备的用电安全。同时，配套相关的劳保用品，保证人生安全。
5、功能性强：本系统工艺多样，可通过阀门的启闭完成处理工艺之间的切换，系统控制方便，有自动控制和手动控制两种方式。电控柜接线采用导线插拔连接，连接方便及安全。主要不锈钢反应器都设有视镜，可观察到反应器内部结构和现象。
二、技术参数要求：
1. 输入电压：三相四线（或五线）制AC380V±10% 50Hz
2. 工作环境：环境温度范围为0℃～＋40℃ 、相对湿度＜85%（25℃）
3. 系统容量：＜3.0kVA
4. 控制柜尺寸：700mm×600mm×1800mm
5. 对象尺寸：4400mm×800mm×2200mm
6. 监控平台尺寸：1100mm×700mm×1700mm
7. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。
三、装置组成要求：
大气环境工程技术综合实训装置主要由烟气发生系统、烟气处理系统、电气控制系统以及烟气监测系统等四部分组成。
1. 烟气发生系统：主要由锅炉系统、气源添加装置、发尘装置、静态混合器、不锈钢支架、送风装置和阀门以及排尘系统等组成。
2. 烟气处理系统：主要由不锈钢钢架、旋风除尘器、布袋除尘器、湿式脱硫系统、活性炭吸附塔、烟囱以及其动力系统等组成。
3. 电气控制系统：主要由电气控制柜、漏电保护器、变频器、旋钮开关、工作状态指示灯、PLC可编程控制器、继电器等组成。
4. 烟气监测系统主要由触控一体机及支架、铂热电阻、温湿度传感器、风速传感器、压力传感器、差压传感器、颗粒物传感器、二氧化硫传感器、氮氧化物传感器、氧气传感器、一氧化碳传感器、二氧化碳传感器、PH传感器、物位仪、大气采样器以及监控软件等组成。
★5.无线智能实验室管理考核系统软件（为保证软件正版，投标时需提供计算机软件著作权证书原件并现场演示）该系统集成远程电源管理系统，通过手机或其他移动终端系统监控查询实验装置的电源开关状态；开启关闭实训装置电源功能；定时开启关闭电源功能。该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
★6.自动化创新物联网应用云平台模块（投标现场演示）
本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。
1）数据云系统上传2）手机app数据查询3）历史数据查询4）数据分析统计5）短信报警6）微信报警7）微信反向控制8）二次开发
★（1）智能物联网系统应用软件（为保证软件正版，投标时需提供计算机软件著作权证书原件备查）
1）数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。
2）控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。
3）历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
4）设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟量，开关量的上下线、阀值等状态进行设置报警。
（2）终端包含：1）数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。2）联网设置界面：设置现场数据连接云平台后台数据库管理
四、配置要求
1.实训对象
| 序号 | 器材名称 | 器材规格或型号 | 数量 | 单位 |
| 1 | 不锈钢钢架 | 尺寸：2200mm×800mm×1200 mm和2200mm×800mm×1000mm；材料：50×50mm不锈钢管材制作；功能：用于反应器、动力部件的固定和摆放。 | 1 | 套 |
| 2 | 不锈钢碱液水箱 | 尺寸：550mm×400mm×450mm；材料：2.0mm不锈钢板材制制作；功能：用于脱硫碱液的配置。 | 1 | 套 |
| 3 | 不锈钢清水箱 | 尺寸：250mm×200mm×430mm；材料：2.0mm不锈钢板材制制作；功能：用于对碱液水箱的补给。 | 1 | 套 |
| 4 | 锅炉系统 | 尺寸：φ325 mm×855mm；材料：304不锈钢材质，厚度2.0mm；功能：模拟焚烧锅炉，作为系统污染源。 | 1 | 套 |
| 5 | 旋风除尘器 | 尺寸：φ129 mm×750mm；材料：304不锈钢材质，厚度2.0mm；功能：去除10μm以上的粉尘。 | 1 | 套 |
| 6 | 袋式除尘器 | 尺寸：φ600 mm×450mm×1250mm；材料：304不锈钢材质，厚度2.0mm；功能：可净化含微米或亚微米数量级的粉尘粒子。 | 1 | 套 |
| 7 | 洗涤塔 | 尺寸：φ220 mm×1650mm；材料：304不锈钢材质，厚度2.0mm；功能：用于喷淋脱硫。 | 1 | 套 |
| 8 | 活性炭吸附塔 | 尺寸：φ250 mm×1600mm；材料：304不锈钢材质，厚度2.0mm；功能：用于装填填料吸附烟气。 | 1 | 套 |
| 9 | 消音系统 | 尺寸：φ159 mm×500mm；材料：304不锈钢材质；功能：用于降低风机的噪音分贝。 | 1 | 套 |
| 10 | 送尘系统 | 尺寸：φ45 mm×266mm；材料：304不锈钢材质；功能：用于除尘器系统的送尘。 | 1 | 套 |
| 11 | 排尘系统 | 尺寸：φ63 mm×706mm；材料：304不锈钢材质；功能：用于对除尘器系统的排尘。 | 1 | 套 |
| 12 | 烟囱 | 尺寸：φ114 mm×2100mm；材料：304不锈钢材质，厚度1.5mm；功能：用于烟气的排放和尾气监测。 | 1 | 套 |
| 13 | 风机 | 双级高压离心风机，流量：320～560m³/h；功率：1.5KW；供电电源：AC380V,功能：用于系统烟气输送 | 1 | 台 |
| 14 | 水泵 | 供电电源：AC380V；流量：0～1.1 m³/h；扬程：20～30m；吸程：6～8m ；功能：用于脱硫碱液的输送。 | 3 | 台 |
| 15 | 电磁式空气泵 | 供电电源：AC220V；功率：520W；*大风量：450 L/min；*大风压：9kPa；功能：用于锅炉系统的烟气输送。 | 1 | 台 |
| 16 | 电动调节阀 | 供电电源：AC220V；尺寸：DN50；输入信号：4～20mA；功能：用于系统管道流量的控制。 | 1 | 台 |
| 17 | 质量流量控制器 | 介质：SO2；流量：10～100SCCM；输入输出信号：4～20mA；功能：用于二氧化硫气体的计量控制。 | 1 | 台 |
| 18 | 调速电机 | JSCC系列，供电电源：AC220V | 3 | 台 |
| 19 | 振打电机 | 供电电源：AC380V；功率：70W；激振力：400N；振次：3000r/min。 | 1 | 台 |
| 20 | 面板流量计 | LZM系列转子流量计 | 5 | 个 |
| 21 | 温湿度传感器 | 温度范围：0～50℃；湿度范围：0～100%RH；输出信号：4～20mA。 | 2 | 套 |
| 22 | 铂热电阻 | PT100，精度0.5级。 | 1 | 套 |
| 23 | 压力传感器 | 测量范围：-10～10KPa；输出信号：4～20mA。 | 1 | 套 |
| 24 | 差压传感器 | 测量范围：0～3KPa；输出信号：4～20mA。 | 3 | 套 |
| 25 | 粉尘传感器 | 供电电源：DC5V；检测范围0.5～10μm；输出信号：串口输出。 | 1 | 套 |
| 26 | 二氧化硫传感器 | 测量范围：0～100ppm；输出信号：4～20mA；带LCD液晶背光显示。 | 2 | 套 |
| 27 | 氮氧化物传感器 | 测量范围：0～100ppm；输出信号：4～20mA；带LCD液晶背光显示。 | 1 | 套 |
| 28 | 一氧化碳传感器 | 测量范围：0～100ppm；输出信号：4～20mA；带LCD液晶背光显示。 | 1 | 套 |
| 29 | 二氧化碳传感器 | 测量范围：0～2000ppm；输出信号：4～20mA；带LCD液晶背光显示。 | 1 | 套 |
| 30 | 氧气传感器 | 测量范围：0～30%VOL；输出信号：4～20mA；带LCD液晶背光显示。 | 1 | 套 |
| 31 | 物位仪 | 测量范围：0.06～1m；输出信号：4～20mA。 | 1 | 套 |
| 32 | 在线pH仪 | 量程：0～14；输出信号：4～20mA。 | 1 | 套 |
| 33 | 风速仪 | 测量范围：0～20m/s；输出信号：4～20mA。 | 2 | 套 |
| 34 | 粉尘采样器 | 供电电源：AC220V；采用流量：5～35L/min；定时设定：0～99分59秒。 | 1 | 套 |
2.监控系统基本配置
| 序号 | 器材名称 | 器材规格或型号 | 数量 | 单位 |
| 1 | 电器控制柜 | 尺寸：700mm×600mm×1800mm;材料：钢板静电喷塑工艺；功能：实现与对象连接和控制以及与电脑的通讯连接编程功能。 | 1 | 个 |
| 2 | PLC控制器 | 主机 CPUSR40 | 1 | 个 |
| 3 | 模拟量输出模块 | EMAI04 | 4 | 个 |
| 4 | 模拟量输入输出模块 | EMAM06 | 1 | 个 |
| 5 | 变频器 | FR-D740-1.5K-CHT | 1 | 个 |
| 6 | 漏电保护器 | DZ47-63LEP-4P-20A | 1 | 个 |
| 7 | 交流接触器 | 220V | 2 | 个 |
| 8 | 电机调速器 | SF系列 | 3 | 个 |
| 9 | 蜂鸣器 | LA42SMFA-DC24V 红 | 1 | 个 |
| 10 | 热过载继电器 | JRSID系列 | 2 | 个 |
| 11 | 中间继电器 | ARM系列 | 12 | 个 |
| 12 | 工作状态指示灯 | 黄、绿、红 | 15 | 个 |
| 13 | 温度变送器 | SBWZP-01(0-200℃) | 1 | 个 |
| 14 | 监控中心（触控一体机） | 供电电源：AC220V；规格尺寸：10.4寸触摸屏，用于监测数据显示。 | 1 | 套 |
| 15 | 监控软件 | 包括系统工艺流程演示，设备结构展示，数据显示采集处理，设备运行控制。 | 1 | 套 |
| 16 | 欧式导线架 | 用于悬挂和放置实训专用连接导线，外形尺寸为530mm×430mm×1200mm，设有五个万向轮，造型美观大方。 | 1 | 个 |
3．配套工具
| 名称 | 主要组成器件 | 数量 |
|
配套 工具 |
包含采样枪、毕托管、复合管割刀、卷尺、扳手、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、劳保用品等。 | 1套 |
五、实训项目
项目一、系统的设计计算1.烟气处理系统工艺流程图的绘制
2.烟气处理系统的设计
项目二、处理设备的安装与调整
1.旋风分离器的安装与测试
2.袋式除尘器的安装与测试
3.湿法脱硫塔的安装与测试
4.活性炭吸附塔的安装与测试
5.发尘装置的安装与校正
项目三、设备的工艺连接
1.旋风除尘器的除尘工艺的连接
2.袋式除尘器的除尘工艺的连接
3.脱硫塔脱硫工艺的连接
4.活性炭吸附塔的工艺的连接
项目四、设备控制系统的连线与调试
1.控制系统的连线
2.控制系统的程序编写
3.对象的单机试车
4.通过程序的编写实现整机联动
项目五、监测传感器及仪器的使用
1.铂热电阻的安装及监测
2.温湿度传感器的安装及监测
3.粉尘传感器的安装及监测
4.在线PH仪的安装、标定及监测
5.气体（SO2、NOX、CO、O2）传感器的安装及监测
6.风速传感器的安装及监测
7.压力传感器的安装及监测
8.粉尘采样器的组装与应用
9.皮托管的连接与运用
