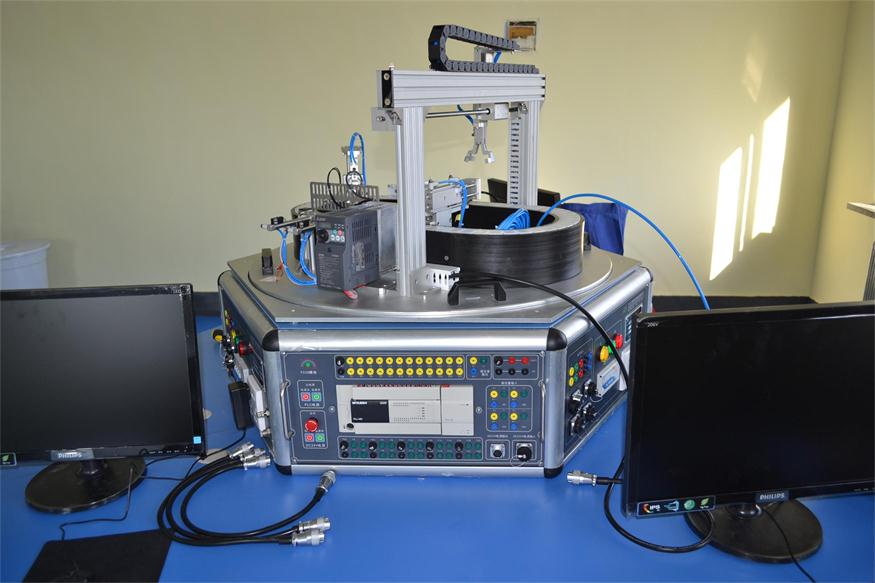

PLC技能实训工作岛

一、功能
1. 该设备需要用工作任务确定课程目标，选择课程内容，制定专业教学计划
2. 将课本结合中有关课程通过工作任务的训练结合在一起，实现将工作任务量化为多各子任务，贯彻的新理念
3. PLC技能工作岛需要很多PLC技能的实训任务多种技术进行结合运用
4. PLC技能工作岛采用适合协作实训
5. PLC技能工作岛需要能力培养为目标
6. 有不少六个典型工作任务，每个工作任务中需要有其核心内容，投标现场需提供实物
7. 工作任务该系统涵盖了维修电工的初级、中级、高级及部分技师实训内容

二、技术参数
1. 工作台尺寸：≤2500mm（直径）×775mm（高）
2. 技能工作岛由能同时容纳不少于6名学生在设备上进行操作，配置6台相当于或优于ThinkM910T I7-7700(主频3.6)/16G/2T/DVDRW/GT730 2G独显/DOS/Q270主板/18L配19.5显示器，配置6个学生椅
3. 工作台：桌体采用≤1.5mm厚的钢板做骨架
4. 设置有存储柜采用≤25mm厚的实外表面贴防火板
5. 六边形实训控制屏，桌边倒圆弧处理提（供证明文件包括不限于图纸设计方案等）。
6. 作业面均配置有电源、气源及主机系统，面板按键为特殊设计，具有保护功能。
7. 载重约60Kg，操作平台能多角度旋转，平台采用≤10mm厚铝板，内置有直径为≤850mm的平台
三、基本配置
1. 物料送拣典型任务模型：
1) 该任务模拟多种功能（供证明文件包括不限于图纸设计方案等）
2) 有开发接口
3) 开发接口由≤1.2mm钢板加工，面板有特殊工艺而成，通过接口模型连接，以开放模型接口，方便实训教学。
2. 智能存储典型任务模型：
1) 模型有多种等组成
2) 该任务模拟多种功能
3) 开发接口，由≤1.2mm钢板加工，面板有特殊工艺而成，通过接口模型连接，以开放模型接口，方便实训教学。
3. 三相异步电动机任务模型：
1) 该任务模拟多种功能
2) 开发接口，由≤1.2mm钢板加工，面板有特殊工艺而成，通过接口模型连接，以开放模型接口，方便实训教学
4. 自动化装调任务模型：该任务不同的元器件等组成
5. 触摸屏任务模型：
1) 该任务模拟多种功能
2) 开发接口，由≤1.2mm钢板加工，面板有特殊工艺而成，通过接口模型连接，以开放模型接口，方便实训教学。
6. 基础任务模型：
1) 该任务模拟多种功能
2) 开发接口，由≤1.2mm钢板加工，面板有特殊工艺而成，通过接口模型连接，以开放模型接口，方便实训教学。
21. PLC及配件：
PLC安装导轨，PLC电源模块,PLC CPU系列，模拟量扩展模块4输入2输出，DP通讯模块，SIMATIC存储卡 4M
采用西门子或优于西门子等国际品牌产品
1、S7-1500安装导轨6ES7590-1AE80-0AA0
2、CPU 1511-1 PN 6ES7511-1AK00-0AB0
3、存储卡6ES7954-8LC02-0AA0
4、数字量输入，DI 16x24VDC HF 6ES7521-1BH00-0AB0
5、前连接器，直插式工艺 6ES7592-1BM00-0XB0
6、数字量输出6ES7522-5FF00-0AB0 DQ 8x230VAC/2A ST
7、负载电源 PM 70W 6EP1332-4BA00 120/230 V AC，24 V DC，3 A
8、数字 I/O 6ES7223-1PL32-0XB0 16 DI，24V DC / 16 DO，继电器
9、模拟量输出6ES7232-4HB32-0XB0 2 AO；14 位
