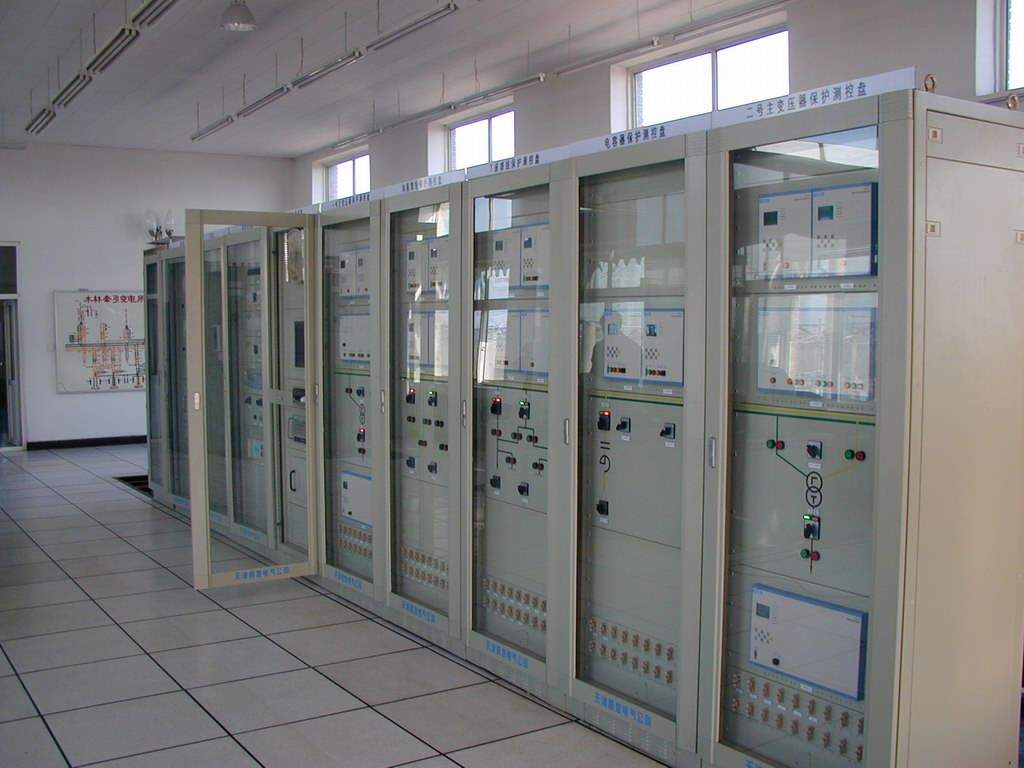

供配电及继电保护综合实验系统

供配电及继电保护综合实验系统是综合了目前高等院校《继电保护》、《电气设备》、《自动装置》、《工厂供电》、《电力系统微机保护》等多门专业课程中的教学内容，结合生产实际应用和发展，设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验，能以真实直观的实验教学形式对学生进行专业技能训练。 供配电及继电保护综合实验装置的优点是设备器件利用率高，实验教学系统性强，占用实验场地少，性价比高等优点。

一、基本要求：
1.输入电源：三相五线，380V±10%，50Hz；
2.装置功率≤10kVA
3.控制屏柜尺寸：约为高（mm)×宽(mm)×深(mm)：2200×800×600
4.控制屏柜工艺要求：
(1)屏正面为“电气设备组件区”，采用钢化玻璃前门，按电力工业产品设计要求安装实训用的电气二次设备组件，所有组件按嵌入式设计安装。屏上二次设备组件的安装符合工业工艺及产品标准，同时符合实训项目中典型电气控制电路原理和安装接线要求；
(2)屏左侧面的设计要求：屏体左侧实训功能区采用铝合金，雕刻屏前正面电气设备组件相对应的接线示意图，采用高可靠性护套座及护套线，所配线数量满足实训要求。电气设备组件与安全插座用≥1.5 mm²多股铜芯导线连接；
(3)柜体采用C型钢型材工业柜。
二、系统功能要求：
1. 供配电系统电气接线图的认知
2. 工厂变配电室值班技能培训
（1）互感器的接线方法
（2）工厂供电倒闸操作
（3）供配电系统多功能智能仪表的使用与参数设置
3. 继电器特性实验
（1）电磁型电流继电器实验
（2）反时限过电流继电器实验
（3）电磁型电压继电器实验
（4）电磁型时间继电器实验
（5）信号继电器实验
（6）中间继电器实验
（7）负序电压继电器实验
4. 电磁式继电器保护实验
（1）6-10kV线路过电流保护实验
（2）反时限过电流保护实验
（3）低电压起动过电流保护及过负荷保护实验
（4）复合电压起动过电流保护实验
（5）电流闭锁电压速断保护实验
（6）单侧电源辐射式输电线路三段式电流保护实验
（7）6-35kV系统绝缘监视装置电路实验
5. 自动装置实验
（1）DH-3型三相一次重合闸装置实验
（2）自动重合闸前加速保护实验
（3）自动重合闸后加速保护实验
6. 继电保护与自动装置综合实验及考核实验
（1）过流保护与三相自动重合闸综合实验与考核——由学生根据实验题目自行设计线路﹑自拟步骤自行接线，完成对学生的实验考核
（2）低电压启动过电流保护与自动重合闸(后加速)综合实验与考核
（3）复合电压启动过电流保护与自动重合闸装置(后加速)综合实验与考核
（4）电流闭锁电压速断保护与自动重合闸(后加速)综合实验与考核
（5）过电压保护与自动重合闸(后加速)综合实验与考核
（6）三段式电流保护与自动重合闸(后加速)综合实验与考核
（7）过电流保护与自动重合闸(前加速)综合实验与考核
（8）低电压启动过电流保护与自动重合闸(前加速)综合实验与考核
（9）复合电压启动过电流保护与自动重合闸(前加速)综合实验与考核
（10）电流闭锁电压速断保护与自动重合闸(前加速)综合实验与考核
（11）过电压保护与自动重合闸(前加速)综合实验与考核
（12）三段式电流保护与自动重合闸(前加速)综合实验与考核
7. 微机线路保护装置综合实验
（1）系统*大、正常、*小运行方式实验
（2）模拟系统短路试验
（3）微机线路电流速断保护及故障录波实验
（4）微机线路带时限过电流保护及故障录波实验
（5）微机线路定时限过电流保护及故障录波实验
（6）微机线路方向闭锁过电流保护及故障录波实验
（7）微机线路电压闭锁过电流保护及故障录波实验
（8）微机线路三段式过电流保护与自动重合闸后加速实验
（9）微机线路零序过电流保护实验
（10）TV断线告警实验
8. 微机变压器主保护实验
（1）微机变压器正常运行及不平衡电流测量实验
（2）微机变压器模拟轻\重瓦斯保护实验
（3）微机变压器差动速断保护实验
（4）微机变压器差动保护及故障录波实验实验
（5）微机变压器二次谐波制动实验
9. 微机变压器后备保护实验
（1）微机变压器过电流保护实验
（2）微机变压器低电压起动过电流保护实验
（3）微机变压器复合电压起动过电流保护实验
（4）微机变压器中性点直接接地运行变压器零序保护实验
（5）微机变压器部分中性点接地运行变压器零序保护实验
（6）微机变压器过负荷保护实验
10. 微机距离保护实验
（1）整定微机距离保护动作值实验
（2）三段式微机距离保护配合实验
（3）运行方式对距离保护的影响
（4）过渡电阻对距离保护的影响
（5）距离保护与自动重合闸实验
11. 微机保护编程及调试
（1）微机线路保护组态编程及调试实验
（2）微机电动机保护功能组态编程及调试实验
（3）微机电容器保护功能组态编程及调试实验
（4）微机PT保护功能组态程序编程及调试实验
（5）微机备自投程序组态编程及调试实验
（6）微机变压器保护组态编程及及调试实验
（7）SOE事件记录及故障录波实验
（8）微机保护装置参数在线修改及监测
12. 继电保护matlab仿真实验
（1）电力系统故障仿真
（2）电流速断保护仿真
（3）三段式过流保护仿真
（4）过电流保护及自动重合闸仿真
13. 供配电系统监控实验SCADA
14.供配电系统遥控、遥信、遥测、遥调实验
15.微机保护装置监控管理
