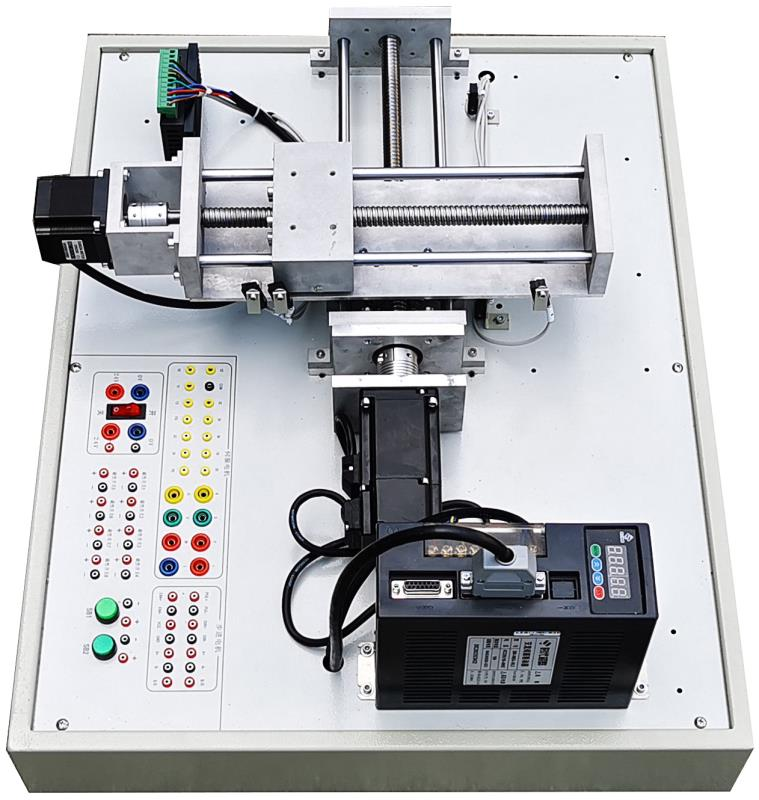

LG-EWK04型 平面二维运动控制实训装置
品牌：理工伟业 咨询电话：010-82827827 82827835
一、系统要求
LG-EWK04型 平面二维运动控制实训装置适用《电机传动与控制》、《数控技术》、《运动控制》、《电机控制》、《计算机控制》、《可编程控制器技术》、《机电一体化系统》、《机电控制工程》、《自控原理》等多个课程。要求采用最新的运动控制技术开发的一代运动控制产品，装置要求包括：交流伺服电机和其驱动器、开放式电控台、X-Y运动平台和编程软件。
二、要求完成实训项目
1、伺服系统的组成和基本操作
2、伺服驱动器的试运行
3、伺服驱动器的位置控制模式
4、可编程控制器指令编程
5、单轴定位运动控制
6、二维双轴定位运动控制
三、技术要求
1、工作电源：单相220+15% /50HZ（具有过流保护）
2、工作环境：环境温度为-10℃- +40℃ 相对湿度<5% (25℃) 海拔<4000m；
3、整机容量：＜1KVA
4、装置重量：≤150kg。
四、装置的基本要求
1、铝型材安装底板和支架；
结构要求采用碳钢材料制作；尺寸：长*宽*高 500*450*30mm；
2、滚珠丝杠与直线滑轨组成的X-Y轴运动平台；
滚珠丝杠装置要求采用工业级产品，机械精度高，直径16MM；直线滑轨要求采用工业级产品，配置高性能滑块2个；有效行程为200㎜；平台尺寸要求：长*宽*高 （形成+360）*300*70㎜；
4、智能控制面板与系统
实验台要求配置标准的控制实验系统示教面板，面板共3个部分，包括X轴电气单元、Y轴电气单元、运动控制单元、传感器单元等，配套连接电缆；伺服电机及驱动要求采用知名品牌，尺寸要求：长*宽*高 700*300*600mm；
5、控制器
采用知名品牌主机，包含编程软件、工程组态；
6、每套配置实验桌放置平面二维实训装置，实验桌不小于尺寸：120×75×80cm
7、主要配置清单
关键词： 数控车床 实训设备 实训装置 教学仪器 实验设备 教学设备 实训台 考核装置 实训系统 实验装置 数控技术 实训考核 技能实训 数控系统 电气控制 实训鉴定 数控软件 实验系统 数控实训 电气技术 数控铣床 高教设备 职教设备 实训车床 PLC控制 PLC技术 PLC实验 变频调速 PLC实训 单片机
LG-EWK04型 平面二维运动控制实训装置适用《电机传动与控制》、《数控技术》、《运动控制》、《电机控制》、《计算机控制》、《可编程控制器技术》、《机电一体化系统》、《机电控制工程》、《自控原理》等多个课程。要求采用最新的运动控制技术开发的一代运动控制产品，装置要求包括：交流伺服电机和其驱动器、开放式电控台、X-Y运动平台和编程软件。
1、伺服系统的组成和基本操作
2、伺服驱动器的试运行
3、伺服驱动器的位置控制模式
4、可编程控制器指令编程
5、单轴定位运动控制
6、二维双轴定位运动控制
三、技术要求
1、工作电源：单相220+15% /50HZ（具有过流保护）
2、工作环境：环境温度为-10℃- +40℃ 相对湿度<5% (25℃) 海拔<4000m；
3、整机容量：＜1KVA
4、装置重量：≤150kg。
四、装置的基本要求
1、铝型材安装底板和支架；
结构要求采用碳钢材料制作；尺寸：长*宽*高 500*450*30mm；
2、滚珠丝杠与直线滑轨组成的X-Y轴运动平台；
滚珠丝杠装置要求采用工业级产品，机械精度高，直径16MM；直线滑轨要求采用工业级产品，配置高性能滑块2个；有效行程为200㎜；平台尺寸要求：长*宽*高 （形成+360）*300*70㎜；
4、智能控制面板与系统
实验台要求配置标准的控制实验系统示教面板，面板共3个部分，包括X轴电气单元、Y轴电气单元、运动控制单元、传感器单元等，配套连接电缆；伺服电机及驱动要求采用知名品牌，尺寸要求：长*宽*高 700*300*600mm；
5、控制器
采用知名品牌主机，包含编程软件、工程组态；
6、每套配置实验桌放置平面二维实训装置，实验桌不小于尺寸：120×75×80cm
7、主要配置清单
| 序号 | 名称 | 型号 | 数量 | 单位 | 备注 |
| 1 | 步进驱动器 | 1 | 台 | ||
| 2 | 步进电机 | 1 | 台 | ||
| 3 | 运动导轨 | 2 | 套 | ||
| 4 | 铁质喷塑机座 | 1 | 件 | ||
| 5 | 接线端子排 | 1 | 条 | ||
| 6 | 磁性开关 | 2 | 个 | ||
| 7 | 伺服电机 | 1 | 台 | ||
| 8 | 伺服驱动器 | 1 | 台 |
