LGP-X15型 PLC实训装置

品牌:理工伟业 咨询电话:010-82827827 82827835

一、 供货范围及明细:
序号 名称 型号 单位 数量
1 PLC实训装置 LGP-X15 3

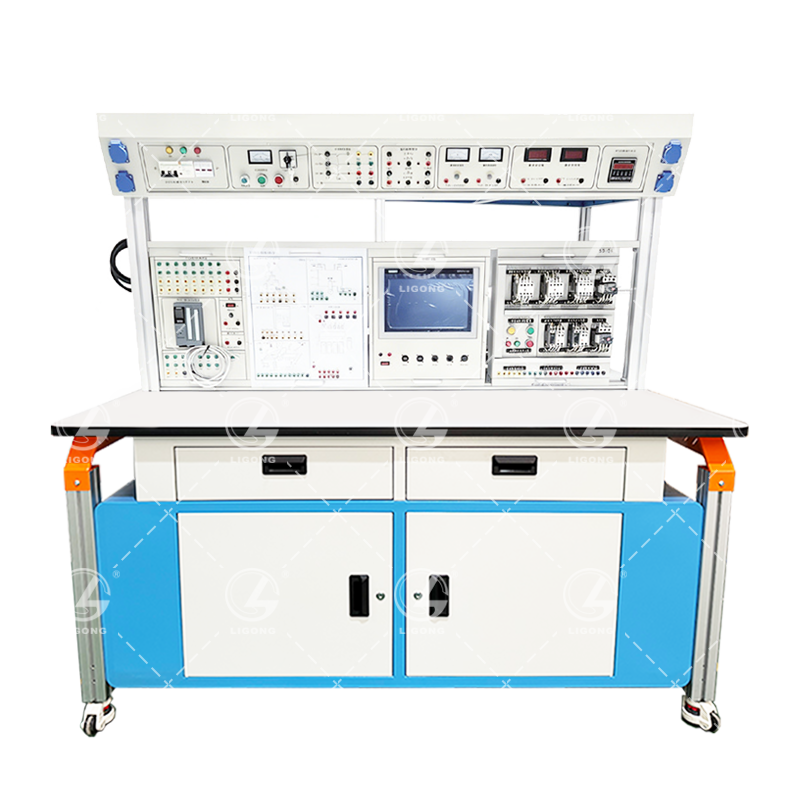

二、参考设备图片
三、 使用条件:
    PLC实训装置适合温度-5℃-40℃;湿度5%-85%;海拔4000m。
四、 主要技术参数:
序号 名称 参数
1 CPU1512C-1PN 紧凑型 PLC 1 个 S7-1500 CPU 1512C-1 PN , 250kb/1MB; 集成数字量输入/输出模块16DI/16DO;  集成模拟量输入/输出模块,5 AI/2 AQ;(6ES7512-1CK00-0AB0)
1 个 MMC 存储卡,24 MB;(6ES7954-8LF02-0AA0)
1 个电源模块,24V/ 8A。(6EP1333-4BA00)
模块安装导轨
3个连接器
2 ET200SP 远程控制系统(含 I/O LINK 通讯模块)
ET200SP 远程控制系统(模拟量控制系统)
1 个接口模块 IM155-6PN;带服务器模块(6ES7155-6AR00-0AN0)
1 个底板模块,带两个 RJ45接口;
2 个 DI 模块,8*24VDC/0.5A HF;(6ES7131-6BF00-0CA0)
2 个 DQ 模块,8*24VDC/0.5A HF;(6ES7132-6BF00-0CA0)
1 个通讯模块,4*IO-LINK;(6ES7137-6BD00-0BA0)
2 个 AQ 模块,2*U/I HS;(6ES7135-6HB00-0DA1)
2 个 AI 模块,2*U/I 2线制/4线制 HS;(6ES7134-6HB00-0DA1)
1个 35mmDIN导轨,长度830mm;(6ES5710-8MA31)
4个 BU A0型,16个直插式端子(6ES7193-6BP0-0BA0)
5个 BU A0型,16个直插式端子(6ES7193-6BP0-0DA0)
3 15.4 寸工业彩色触摸屏 1 个 15.4 寸工业彩色精智面板 TP1500 (6AV2 124-0QC02-0AX1)
4 G120 PN 标准变频驱动控制系统(带PROFINET通讯接口) SINAMICS G120 控制单元CU250S-2 PN 集成 PROFINET 支持矢量控制 基本定位器EPOS 通过许可扩展功能 4 个可配置 DI/DO 6 DI(3 FDI),5 DI 3 DO(1 F-DO) 2 个模拟输入 ,2 个模拟输出Safety integrated STO 功能,SBC,防护等级 IP20 USB 和 SD/MMC 接口(6SL3246-0BA22-1FA0)
G120 标准变频驱动控制系统 SD 卡 512 MB ; (6SL3054-4AG00-2AA0)
G120 标准变频驱动控制系统智能操作面板;(6SL3255-0AA00-4JA2)
G120 标准变频驱动控制系统 0.75KW 功率单元 PM240-2(6SL3210-1PB13-8UL0)
5 SCALANCE X208 网管型工业以太网交换机系统 1 个 SCALANCE X208,受管理的 IE 交换机,8 个 10/100 Mbit/s RJ45 端口,LED 诊断,错误信号触点含 设置按钮,冗余 电源,PROFINET 输入输出设备,网络管理,集成冗余管理器,包括电子手册在CD-ROM,。(6GK5208-0BA10-2AA3)
1 个 C-PLUG,移动存储介质用于简单的设备更换故障情况,用来容纳配置数据 或项目组态数据及应用数据(6GK1900-0AB10)
五、PLC实训装置包含以下设备:
序号 名称 单位 数量
1 CPU1512C-1PN 紧凑型 PLC 3
2 ET200SP 远程控制系统(含 I/O LINK 通讯模块)
ET200SP 远程控制系统(模拟量控制系统)
3
3 15.4 寸工业彩色触摸屏 3
4 G120 PN 标准变频驱动控制系统(带PROFINET 通讯接口) 3
5 SCALANCE X208 网管型工业以太网交换机系统 3
6 实训台(含实训桌、实训屏、实训电气控制台、实训网孔板等) 3
