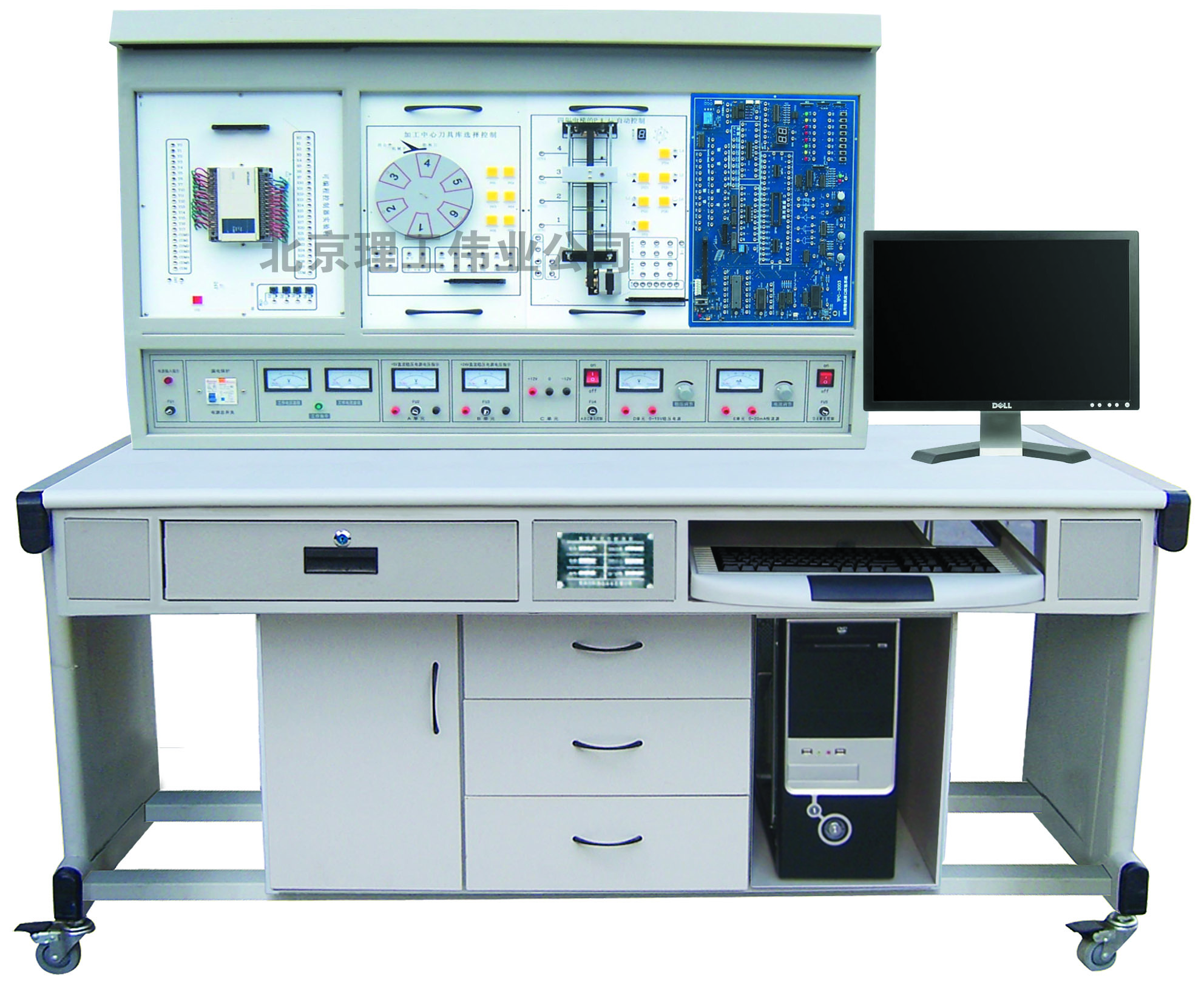

LGS-01C型 PLC可编程控制系统、微机接口及微机应用综合实验装置
品牌：理工伟业 咨询电话：010-82827827 82827835
一、概述
LGS-01C型 PLC可编程控制系统、微机接口及微机应用综合实验装置是在“系统”的基础上增加微机接口及微机应用实验系统，通过两方面结合做到一机多用、资源共享、便于管理。PLC可编程控制器性能、特点、适用各大中院校PLC及微机、电子电路实验课。微机接口及微机应用适用于86系列微机原理课程，综合了高等中等各学校讲课及实验老师意见，增添了系统的开放能力和灵活性。为提高学生独立思维和动手能力，对计算机硬件要求较高的专业,提供了开放的实验平台并新增加了微机控制实验，使这门课程的实验更加深入完整。为适合基础教学的需要，增添了数字电路实验线路。这一崭新的系统实现了专业基础课（数字电路）、专业课（微机原理）、课程设计和毕业设计（微机应用）的三合一，真正做到了一机多用。大大节省实验室，节省管理人员，节省资金。配合本设备，我们特为教师提供了微机原理课、微机应用课的教师指导书，书中对这部分实验都写有实验目的，实验电路以及汇编语言和C语言的参考程序清单（提供程序软盘），供教师参考，减轻了教师备课和辅导实验的工作量。全套装置设计合理，功能强大，操作简单方便。
二、PLC可编程控制系统构成
1、PLC可编程控制器实验屏
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、实验操作桌
8、微机接口及应用部分：
（1）微机接口部分：一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等；
（2）微机应用部分：设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路；
（3）辅助电路：40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（1MHZ、2MHZ）、方波信号。
9、电脑或手持编程器（用户自备或代购）。
三、技术参数
◆PLC主机：输入：24点 输出16点
◆型号：三菱FX1N-40MR（也可选择西门子、欧姆龙，价格另议）
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
◆电流 ≥2A，电流具有过载保护
◆外形尺寸：160×75×140 cm3
四、实验内容
（一）PLC可编程控制器实验：
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验
10．四层电梯的PLC自动控制实验
10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验
12．艺术彩灯造型的PLC控制实验
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验
14．步进电机的PLC控制
14．步进电机的PLC控制
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
22．电镀过程控制实验
（二）微机接口及微机应用
A、微机接口实验（微机原理课）
1、I/O地址译码实验 2、简单并行接口实验
3、可编程并行口实验（一）（二） 4、串行通讯实验（8251、8250）
5、A/D、D/A转换 6、可编程定时器/计数器实验
7、七段数码显示实验 8、中断实验和DMA通讯实验
B、趣味性实验及控制实验（微机应用课）
1、竞赛抢答器实验 2、数字录音机实验
3、电子琴实验 4、交通灯控制实验
5、继电器控制实验 6、步进电机控制实验
7、七段数码显示实验 8、集成电路测试实验
9、8279键盘、显示控制实验
C、TTL集成电路实验（数字电路课）
1、与、或、非门等门电路实验 2、组合逻辑电路实验（半加器、全加器等）
3、触发器实验（RS、D、JK等） 4、集成计数器及寄存器
5、译码器和数据选择器等 6、单稳态触发器等波形实验
五、实验台配置清单（每台）
| 名称 | 型号 | 数量 | 单位 | 备注 |
| PLC主机 | 三菱FX1N—40MR（可选） | 1 | 台 | 日本 |
| 三菱通讯电缆 | RS232/422 | 1 | 根 | 日本 |
| 演示板 | 交通信号灯的PLC控制 | 1 | 块 | 理工 |
| 搅拌器的PLC控制 | 1 | 块 | ＂ | |
| LED数码管的PLC控制 | 1 | 块 | ＂ | |
| 四层电梯的PLC控制 | 1 | 块 | ＂ | |
| 加工中心刀具库选择控制 | 1 | 块 | ＂ | |
| 艺术彩灯的PLC控制 | 1 | 块 | ＂ | |
| 电机的自动控制 | 1 | 块 | ＂ | |
| 步进电机的PLC控制 | 1 | 块 | ＂ | |
| 基础实验 | 1 | 块 | ＂ | |
| 水塔自动控制 | 1 | 块 | ＂ | |
| 洗衣机自动控制 | 1 | 块 | ＂ | |
| 邮件分检系统 | 1 | 块 | ＂ | |
| 自动售货机 | 1 | 块 | ＂ | |
| 自动成型系统 | 1 | 块 | ＂ | |
| 模拟电视发射塔 | 1 | 块 | ＂ | |
| 自动送料装车系统 | 1 | 块 | ＂ | |
| 电镀自控系统 | 块 | ＂ | ||
| 软件 | 演示板原程序及三菱编程软件（FXGP_WIN-E） | 1 | 块 | 日本 |
| 微机接口主板 | 1 | 块 | ||
| 微机接口PC扩展卡 | 1 | 块 | ||
| 键盘显示实验板及连接电缆 | 1 | 套 | ||
| 学生实验桌 | 学生实验桌含铁筐支架 | 1 | 套 | 北京 |
| 说明书 | 上册 | 1 | 本 | ＂ |
| 下册 | 1 | 本 | ＂ | |
| 连接线 | 红色 | 40 | 根 | ＂ |
| 红色大头 | 1 | 根 | ＂ | |
| 黑色大头 | 1 | 根 | ＂ | |
| 红色大小头 | 1 | 根 | ＂ | |
| 黑色大小头 | 1 | 根 | ＂ | |
| 黑色 | 1 | 根 | ＂ | |
| 50P排线 | 1 | 根 | ＂ | |
| 黄色（短线） | 10 | 根 | ＂ | |
|
蓝色（短线） |
