LG-TDG12型 高压电工作业实操考核设备
品牌:理工伟业 咨询电话:010-82827827 82827835
一、系统功能
1、LGT-GY02型 高压电工作业安全技术实际操作考试系统满足《国家安全监管总局关于做好特种作业(电工)整合工作有关事项的通知》(安监总局人事〔2018〕18号)中《高压电工作业安全技术实际操作考试标准》考试要求;
2、高压电工作业安全技术实际操作考试系统设备外观需和实物设备相近。其中K21-K25由仿真高压配电柜、仿真变压器以及仿真架空线系统等组成,高压电柜分别为进线柜、PT柜、出线柜;K26-K29有仿真变压器操作台、仿真高压电缆操作台组成。
3、高压电工作业安全技术实际操作考试系统可配置多种登陆方式选择,主要有:身份证号输入比对登陆(默认)、二代身份证读取验证登录、人脸识别登陆等,支持用户定制登录方式;
4、系统须实现自动分配考题,自动采集考生操作行为并进行自动化评分,且考试过程全时段无人值守;
5、高压电工作业安全技术实际操作考试系统实现信息自动化、数字化管理,自动生成成绩档案并与考试管理中心互通,相关数据信息自动上传;
6、考试时间满足国家考试大纲要求,并可实现考试时间倒计时设置、考试结束强制交卷等功能;
7、考试终端同时具有培训/自助练习功能;
8、软件与题库终身升级,考试试题可选择任意某个科目或者子科目进行单次考试;

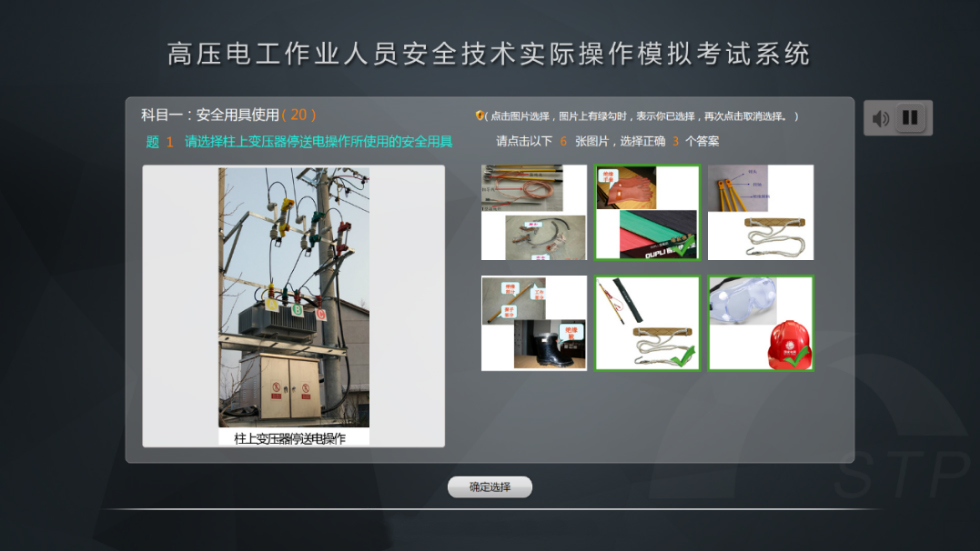

9、科目一:安全用具的使用
系统实现自动采集考生操作行为,包含:电工仪器仪表安全使用、电工安全用具使用、电工安全标示的辨识;
10、科目二:安全技术操作
(1) 具有作业票填写功能,具有模拟板操作过程;
(2) 计算机代替唱票人角色,智能唱票,单人独立考试,人机唱票交互;
(3) 考试过程自动记录操作时间、操作数据和操作顺序;
(4) 考试内容包含:

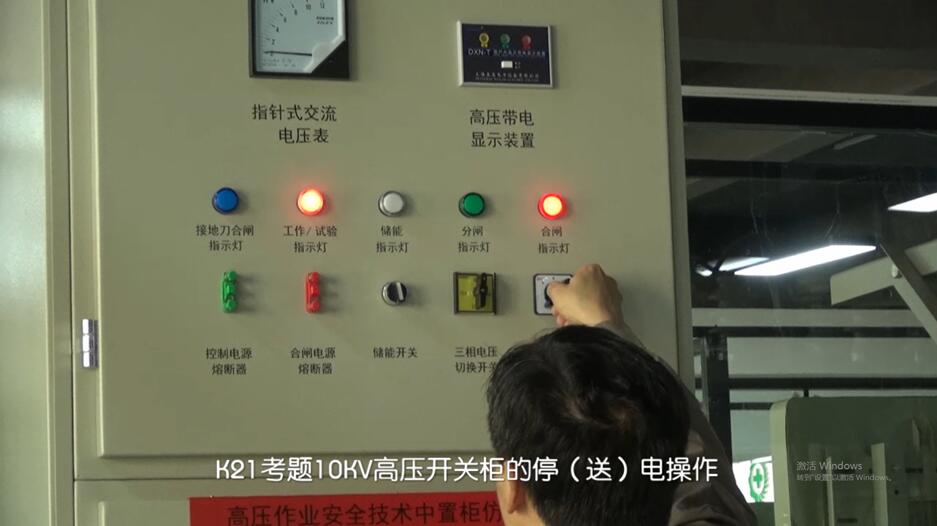

① 10kV高压开关柜的停(送)电操作(K21)

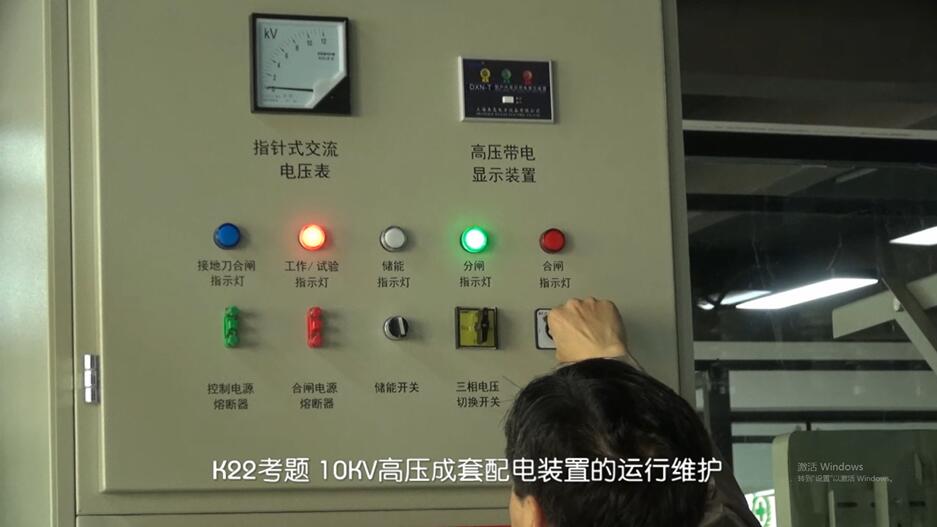

② 10kV高压成套配电装置的巡视检查(K22)

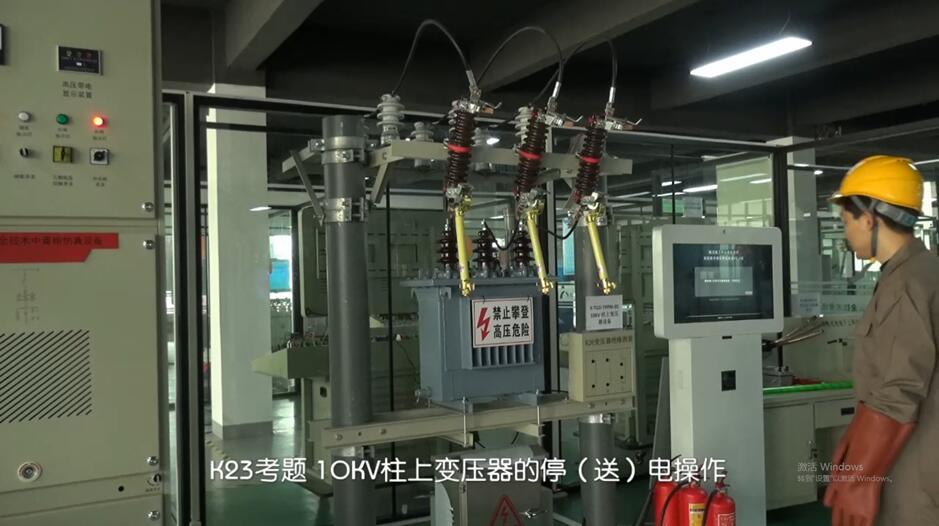

③ 10kV柱上变压器的停(送)电操作(K23)

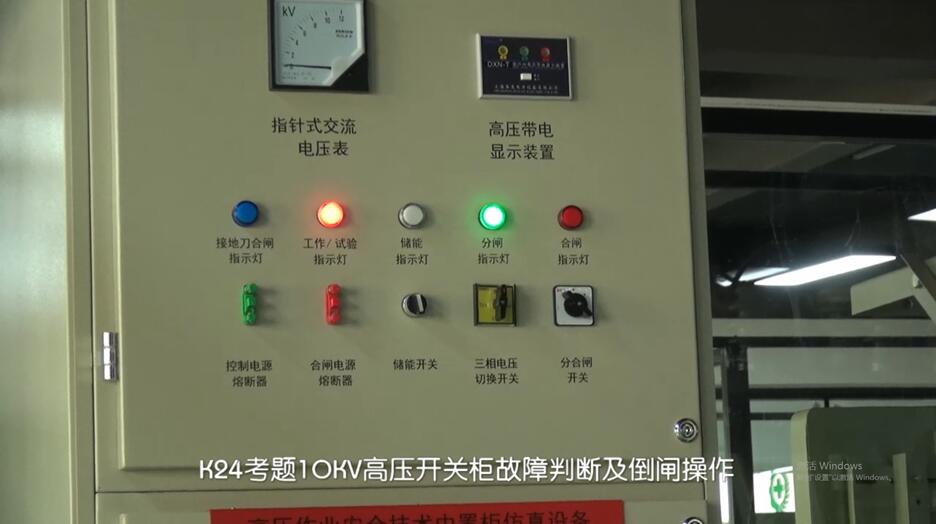

④ 10kV高压开关柜故障判断及处理(K24)

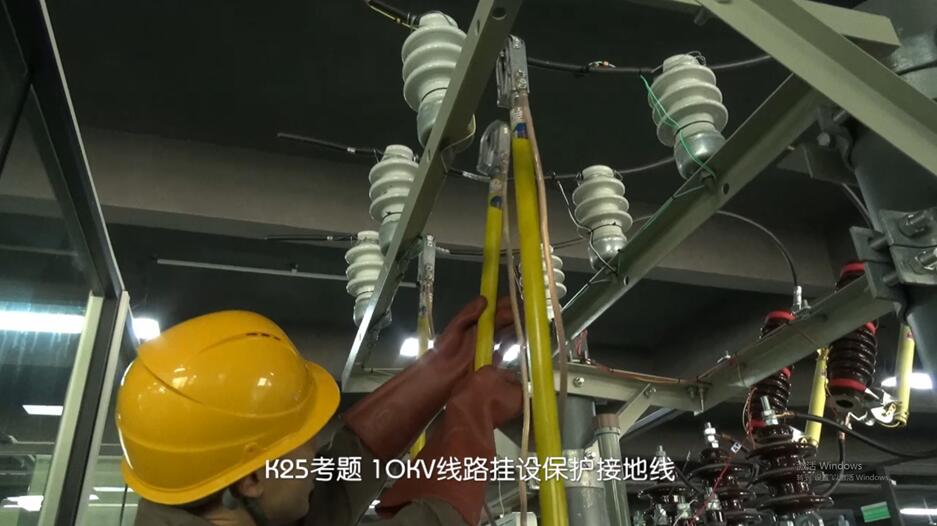

⑤ 10kV线路挂设保护接地线(K25)

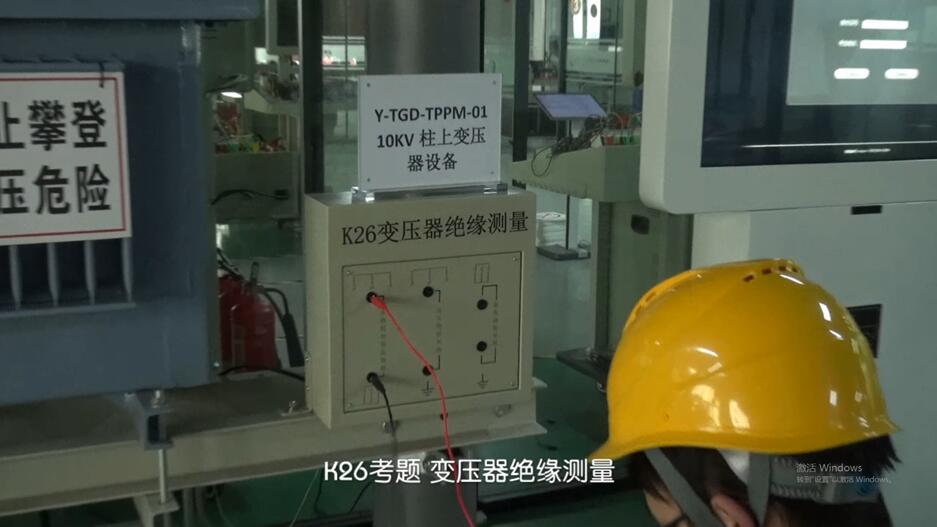

⑥ 变压器绝缘测量(K26)

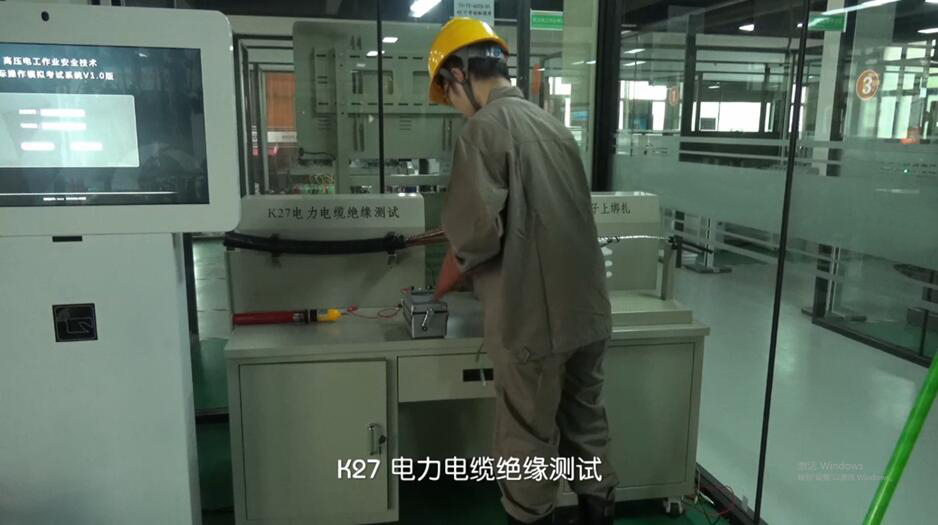

⑦ 电力电缆绝缘测试(K27)
⑧ 变压器分接开关调整(K28)

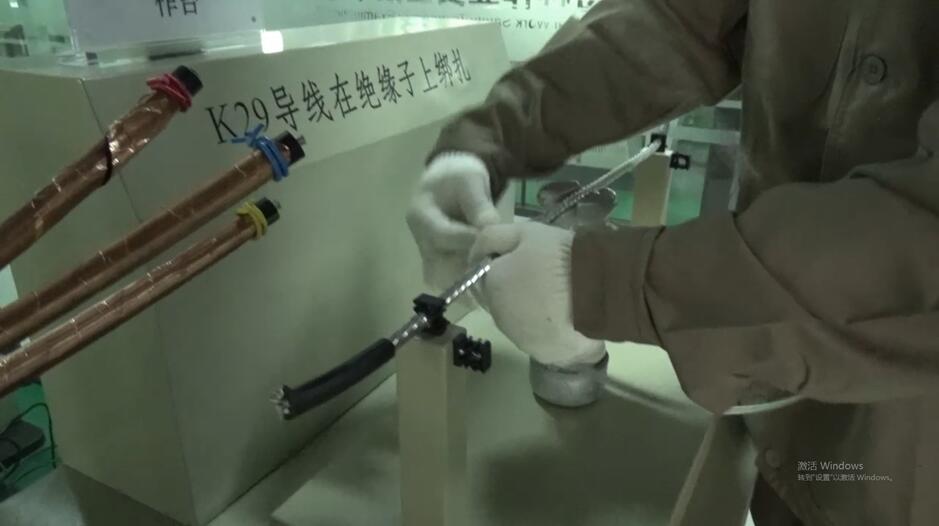

⑨ 导线在绝缘子上绑扎(K29)

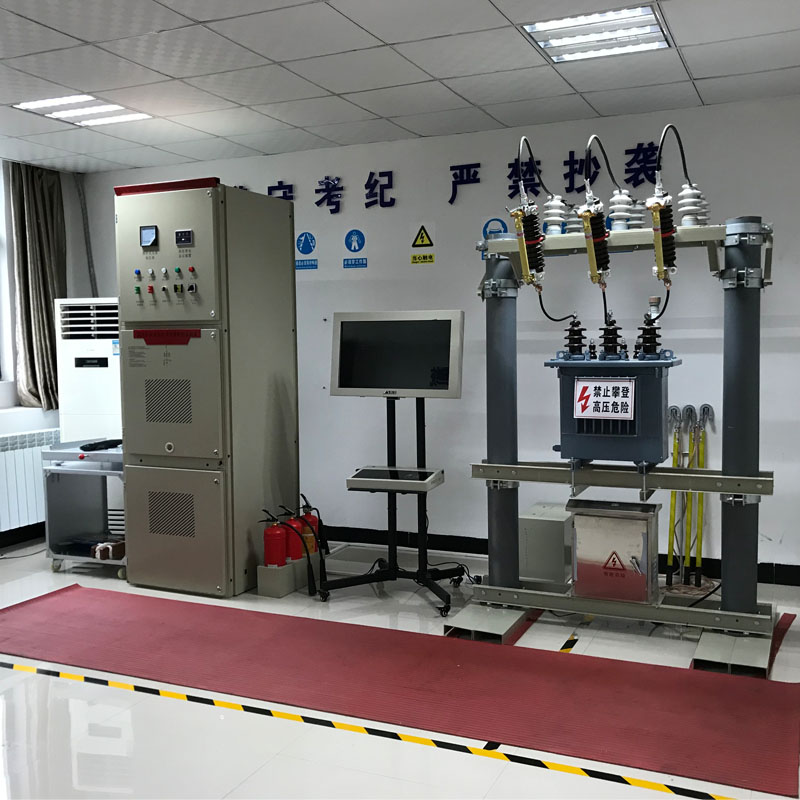

高压配电柜
柱上变压器
电力电缆测量/变压器测量
11、科目三:高压电工作业现场隐患排除考试系统软件,实现自动化评分,支持考试时间倒计时;
12、单套高压电工考试设备至少具有四个“全科目(K1、K2、K3、K41)”考核工位,各工位登陆一次须能进行除公共科目外的全部高压考试内容;单套设备满足同时四个人独立考试或培训;
13、考试形式必须是单人独立考试,出现须多人配合的操作内容时,考生外角色由计算机辅助完成,如在作业票执行过程中由计算机辅助唱票,考生独立完成操作,避免在考试过程中因他人配合而出现作弊或争议;
14、系统能检测设备模拟运行状态,依据运行状态智能分配考试/训练内容;
15、所有科目考试完毕之后,在最终考试终端显示本次考试总成绩。
二、设备参数:
1、主机:
(1) 电源接入电压(V) :220v±10% 50HZ
(2) 设备额定功率:<250W
(3) 处理器不低于Intel i5;
(4) 固态硬盘不小于120G ;
(5) 运行内存不低于4G;
(6) 网络 IEEE 802.11b/g/n 150Mbps;
(7) 触摸式交互屏,1280x1024P分辨率,屏幕尺寸≥19寸
2、高压开关柜操作考培系统设备参数:
(1) 仿真高压配电柜:考试设备外观需和实物设备相近,包含进线柜、PT柜、出线柜;
(2) 高压柜结构符合国家GG1A技术标准。因高压柜操作频繁,高压柜必须是隔离开关-断路器结构,不接受手车结构高压柜;
(3) 能记录考生操作动作和顺序,智能识别安全标示牌悬挂情况;
(4) 设备外部可操作部位运行电压为36V以下安全电压,避免触电安全隐患;
(5) 能检测运行状态,依据运行状态智能分配考试/训练内容;
3、高压电工柱上变压器操作考培系统设备参数:
(1) 仿真台架式变压器及架空线路:设备外观需和实物设备相近,设备外部可操作部位运行电压为36V以下安全电压,避免触电安全隐患;
(2) 能识别安全标示牌悬挂情况;
(3) 能记录考生操作动作和顺序;
(4) 具有仿真的10KV常带电点,不接触能引起高压验电器有电警报,能识别高压验电器验证动作;
(5) 模拟接地桩系统,能考核接地桩入地深度;
(6) 仿真变压器、仿真架空线路能识别高压验电动作;
(7) 台架设式变压器系统中有随机风向指示系统;
4、变压器绝缘测量与分接开关操作考系统设备参数:
(1) 仿真变压器操作台:设备外观需和实物设备相近,设备外部可操作部位运行电压为36V以下安全电压,避免触电安全隐患
(2) 配有实物仿真摇表,使用方法和操作效果和真实仪表一样,能记录摇速、开路、短路试验,记录测量位置等;
(3) 配有智能识别操作过程高压验电器,放电棒等,可以识别验电、放电等关键操作过程;
(4) 能路记录分接开关调整过程;
(5) 5、电力电缆绝缘测量与绝缘子上绑扎操作考培系统设备参数:
(6) 仿真电力电缆操作操作台:配备实物电缆,设备外部可操作部位运行电压为36V以下安全电压,避免触电安全隐患
(7) 配有实物仿真摇表,使用方法和操作效果和真实仪表一样,能记录摇速、开路、短路试验,记录测量位置等;
(8) 配有智能识别操作过程高压验电器,放电棒等,可以识别验电、放电等关键操作过程;
6、附属物品:
(1) 个人防护用品工具柜,包含高压个人防护用品。
(2) 高压电工工具柜:含高压仪表、高压电工用具等。
