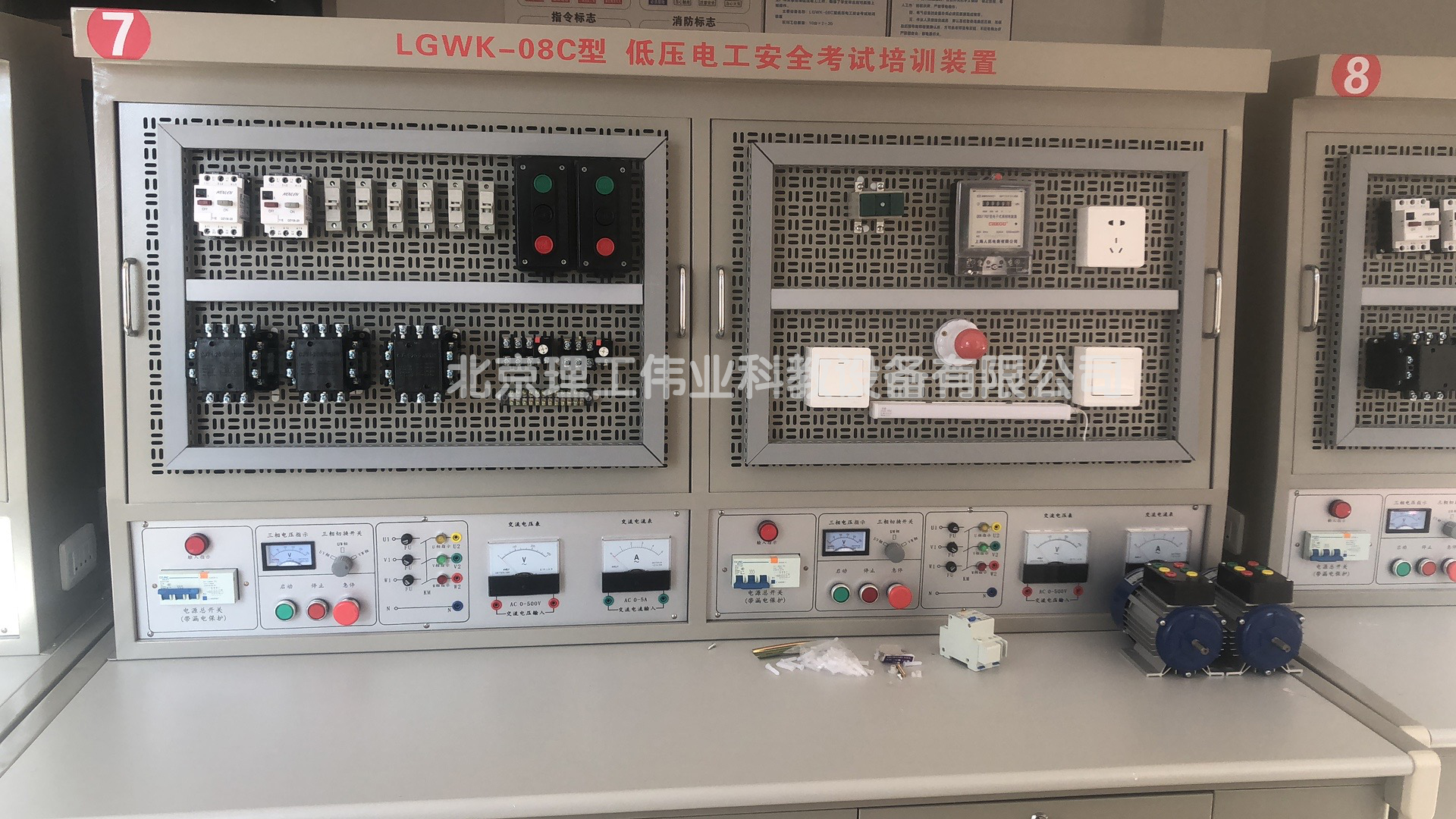

LGWK-08C型 低压电工实操考核设备

品牌:理工实训 咨询电话:010-82827827 82827835

一.概述:
      LGWK-08C型 低压电工实操考核设备主要由实训桌、网孔板组成,符合特种行业低压电工考核要求:三相异步电动机单向连续运转(带点动控制)的接线及安全操作(K21)、三相异步电动机正反转控制线路的接线及安全操作(K22)、带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作、单相电能表带照明灯的接线及安全操作(K24)、导线连接(K25)操作者根据实训线路进行元器件的布局、安装、走线。接近工业现场,有利于培养学生的动手能力和操作技能。实训项目可自行确定,根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
二.特点:
2.1、电气控制线路元器件都装在网孔板上,操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2.2、操作台只需三相四线交流电源即可投入使用,占地面积小,节约用房,减少管理人员及基建投资。
2.3、每组设有电流型漏电保护器,一旦发生即可自动切断电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。
2.4、实训台为双组型,两个学生可同时进行实训,电源及保护独立,互不干扰。
三.技术性能:
3.1、工作电源:三相四线(或三相五线)~380V±5%  50Hz
3.2、温度:-10℃~40℃,相对湿度<85%(25℃)
3.3、装置容量:<1.5KVA
3.4、重量:200Kg
3.5、外形尺寸:1600mm×700mm×1690mm
四.实训台配备
4.1、提供线电压380V和相电压220V两种电源,输入、输出有指示灯和电压表指示工作状况。
4.2、交流仪表
①交流电流表2只 ②交流电压表2只
4.3、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板。配有2个抽屉。
4.4、760*600mm网孔板4块可以互换,采用优质钢板数控机床冲孔,表面喷塑。
五.参考实训项目
5.1、三相异步电动机单向连续运转(带点动控制)的接线及安全操作(K21)
5.2、三相异步电动机正反转控制线路的接线及安全操作(K22)
5.3、带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作(K23)
5.4、单相电能表带照明灯的接线及安全操作(K24)
5.5、导线连接(K25)
六.配置清单
6.1、K21、配置清单
序号 名称 型号 数量
1 交流接触器 CJT1-20 1只
2 热继电器 JR36-20 1只
3 熔断器(含5A熔芯) RT14-20 5只
4 断路器 DZ108-20 1只
5 按钮盒 3H 1只
6 接线端子 TB-1512 3条
7 电机 180W/380V 1台
8 实验接线 Φ4护套自锁线(5色) 10条
6.2、K22配置清单
序号 名称 型号 数量
1 交流接触器 CJT1-20 2只
2 热继电器 JR36-20 1只
3 熔断器(含5A熔芯) RT14-20 5只
4 断路器 DZ108-20 1只
5 按钮盒 3H 1只
6 接线端子 TB-1512 3条
6.3、K23配置清单
序号 名称 型号 数量
1 交流接触器 CJT1-20 1只
2 热继电器 JR36-20 1只
3 电流表 6L2   5A 1只
4 互感器 BH-0.66 1只
5 熔断器(含5A熔芯) RT14-20 5只
6 断路器 DZ108-20 1只
7 按钮盒 3H 1只
8 接线端子 TB-1512 3条
6.4、K24配置清单
序号 名称 型号 数量
1 单相电度表 220V/20A 1只
2 断路器 DZ47LE-32 1P+N 1只
3 日光灯 灯管、镇流器、启辉器 1套
4 灯座   1只
5 灯泡   1只
6 开关 86单开双控 2只
7 开关 86单开单控 1只
8 插座 86 5P插座 1只
9 接线端子 TB-1512 3条
6.5、CPR2030型 心肺复苏模拟人一个(整个教室配置一个)
