当前位置:首页 > 产品展示 > 汽车实训设备 > 特种车工程机械实训设备 > 特种车工程机械实训设备
LGM-QVR02型 桥式起重机操作模拟器系统
品牌：理工伟业 咨询电话：010-82827827 82827835
一、三维模型参数
1、设备模型
（1）模型采集需根据真实设备数据采集，要求还原度高，尺寸准确，误差不超过10mm。
（2）桥式起重机设备模型需至少包含动力装置、工作装置、减速机构、电控机构、操纵机构、液压传动机构、提升机构等。
（3）门式起重机设备模型需至少包含动力装置、工作装置、吊具机构、电控机构、操纵机构等。
（4）根据用户企业，具备定制LOGO和标示，根据用户需求可定制涂装配色，现场需进行多角度无死角3D模型展示。
（5）双梁32T行车起重机：该模拟器以32T行车起重机（技术规格：大车宽22000mm、起升高度14000mm、小车跨度22000mm）为原型进行建模。
2、桥式起重机场景模型
（1）要求系统中的三维场景统一经过实地采集制作，制作精度为可移动视角目视角度不低于5′的所有物体。
（2）软件作业场景：根据32T行车工作车间的实际作业场景进行模拟。
（3）提供钢胚吊运场景，并可多视角查看。
（4）钢胚吊运场景包含：桥式起重机、厂房、钢胚、运输带、水池、冷却沙堆、照明灯具、其他配景等。具备钢胚吊运的功能.尺寸不小于200mX200m；狭窄街道场景包含：轮式起重机、楼房、广告牌、路面、道路标示、公园、植物等。具备实地操作的功能。尺寸不小于300mX300m。
3、门式起重机场景模型
（1）要求系统中的三维场景统一经过实地采集制作，制作精度为可移动视角目视角度不低于5′的所有物体。
（2）提供不少于新手教学场景、定点停放场景、曲线障碍场景、货物装车场景、抓运煤炭场景等多个场景，并可多视角查看。
（3）新手教学场景包含：门机、集装箱、水桶、煤堆、吊钩、集装箱吊具、抓煤斗、配景模型等。具备新手教学的功能.
（4）定点停放场景包含：门机、水桶、吊钩、煤堆、集装箱、配景模型等。具备定点停放的功能.
（5）曲线障碍场景包含：门机、水桶、吊钩、标杆、煤堆、集装箱、配景模型等。具备曲线障碍的功能.
（6）货物装车场景包含：门机、集装箱、集装箱吊具、火车、配景模型等。具备货物装车的功能.
（7）抓运煤炭场景包含：门机、抓煤斗、煤炭堆、火车、配景模型等。具备抓运煤炭的功能.

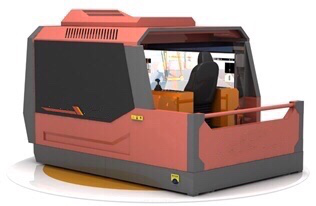

参考设备图片
二、功能参数
1、理论学习
支持格式不少于PPT、WORD、PDF等格式，满足丰富的教学需求，教师也可自行上传。
2、视频教学
支持格式不少于AVI、MP4、MPEG等格式，满足丰富的教学需求，教师也可自行上传。
三、课题参数
1、单机课题总览
（1）涵盖桥式起重机常见的施工作业：钢坯吊运
（2）涵盖门式起重机常见的施工作业，课题包含：新手教学场景、定点停放场景、曲线障碍场景、货物装车场景、抓运煤炭场景。
2、智能教学
根据系统内置桥式起重机、门式起重机操作教程，指导用户完成最基本的设备操作，每一步操作都伴有引导提示，语音。用户只有完成指令操作才可以进入下一阶段。
3、课题流程
（1）课题操作过程中出现违规操作，系统可以根据考核标准进行扣分处理或者终止课题。
（2）课题以任务形式进行，用户完成所有任务即完成课题操作。
（3）课题结束，系统可以根据用户操作记录进行操作分析。
四、界面参数
1、界面要求
界面设计整洁大方，风格统一，符合人机交互工程学要求，操作流程有明确引导提示
2、登录界面
登录界面需体现XXXlogo，刷卡/服务器授权登录提示等信息。
3、复位界面
模拟器需具备硬件复位界面，所有非自复位硬件通过界面提示复位后方可进行课题操作。
4、操作界面
系统操作界面具有设备操作详细参数，可实时反映大车，小车，吊具具体位置，设备工作状态，总体课题进度，视角选择等信息。
5、统计界面
可反馈操作得分，课题时间，操作错误项，扣分细节等统计信息
五、硬件参数
1、视觉信息系统
100寸液晶电视*4，采用半封闭设计，模拟操作室环境
2、运算单元
CPU：不低于Intel 酷睿i7 9400F
显卡：不低于GeForce GTX 1660 6GB GDDR5
内存：不低于8G DDR4
固态硬盘（SSD）：不低于120GB
电源：不低于600W
3、底座
底座需采用2.5材质铁板+防滑铝板制作，该组部件工艺全部采用整体喷塑处理，解决静电、防锈问题，底座框架可承载重量最少300kg。
4、驾驶座舱
座舱主体采用钣金工艺，整体采用酸洗、磷化、静电喷塑技术，增加表面装饰材料的硬度及耐腐蚀能力，美观大方、结实耐用；操控部分需采用原厂联动台，整体按照实机布局设计，高度仿真实机操控部件，提升产品操作真实感，让训练者处于高度逼真的环境中。
5、设备座椅
需采用液压悬浮式工程机械专用座椅C9型；底座采用液压悬浮支架，可实现上下前后位置的调节，其表面材料为黑色PVC，便于清洗。
6、单片机处理器
（1）输入部分：支持开关量58路；支持模拟量16路。
（2）输出部分：支持电机控制正/反转,支持转速调节；输出开关量16路；支持can协议输出控制.
7、桥式起重机交互单元：
关键词： 数控车床 实训设备 实训装置 教学仪器 教学设备 实验设备 实训台 考核装置 电工电子 实验装置 数控技术 实训考核 技能实训 数控系统 电气控制 实训鉴定 自控实训 数控软件 实验系统 数控实训 电气技术 数控设备 数控铣床 高教设备 教学车床 职教设备 PLC控制 PLC技术 PLC实验 变频调速
1、设备模型
（1）模型采集需根据真实设备数据采集，要求还原度高，尺寸准确，误差不超过10mm。
（2）桥式起重机设备模型需至少包含动力装置、工作装置、减速机构、电控机构、操纵机构、液压传动机构、提升机构等。
（3）门式起重机设备模型需至少包含动力装置、工作装置、吊具机构、电控机构、操纵机构等。
（4）根据用户企业，具备定制LOGO和标示，根据用户需求可定制涂装配色，现场需进行多角度无死角3D模型展示。
（5）双梁32T行车起重机：该模拟器以32T行车起重机（技术规格：大车宽22000mm、起升高度14000mm、小车跨度22000mm）为原型进行建模。
2、桥式起重机场景模型
（1）要求系统中的三维场景统一经过实地采集制作，制作精度为可移动视角目视角度不低于5′的所有物体。
（2）软件作业场景：根据32T行车工作车间的实际作业场景进行模拟。
（3）提供钢胚吊运场景，并可多视角查看。
（4）钢胚吊运场景包含：桥式起重机、厂房、钢胚、运输带、水池、冷却沙堆、照明灯具、其他配景等。具备钢胚吊运的功能.尺寸不小于200mX200m；狭窄街道场景包含：轮式起重机、楼房、广告牌、路面、道路标示、公园、植物等。具备实地操作的功能。尺寸不小于300mX300m。
3、门式起重机场景模型
（1）要求系统中的三维场景统一经过实地采集制作，制作精度为可移动视角目视角度不低于5′的所有物体。
（2）提供不少于新手教学场景、定点停放场景、曲线障碍场景、货物装车场景、抓运煤炭场景等多个场景，并可多视角查看。
（3）新手教学场景包含：门机、集装箱、水桶、煤堆、吊钩、集装箱吊具、抓煤斗、配景模型等。具备新手教学的功能.
（4）定点停放场景包含：门机、水桶、吊钩、煤堆、集装箱、配景模型等。具备定点停放的功能.
（5）曲线障碍场景包含：门机、水桶、吊钩、标杆、煤堆、集装箱、配景模型等。具备曲线障碍的功能.
（6）货物装车场景包含：门机、集装箱、集装箱吊具、火车、配景模型等。具备货物装车的功能.
（7）抓运煤炭场景包含：门机、抓煤斗、煤炭堆、火车、配景模型等。具备抓运煤炭的功能.
参考设备图片
1、理论学习
支持格式不少于PPT、WORD、PDF等格式，满足丰富的教学需求，教师也可自行上传。
2、视频教学
支持格式不少于AVI、MP4、MPEG等格式，满足丰富的教学需求，教师也可自行上传。
三、课题参数
1、单机课题总览
（1）涵盖桥式起重机常见的施工作业：钢坯吊运
（2）涵盖门式起重机常见的施工作业，课题包含：新手教学场景、定点停放场景、曲线障碍场景、货物装车场景、抓运煤炭场景。
2、智能教学
根据系统内置桥式起重机、门式起重机操作教程，指导用户完成最基本的设备操作，每一步操作都伴有引导提示，语音。用户只有完成指令操作才可以进入下一阶段。
3、课题流程
（1）课题操作过程中出现违规操作，系统可以根据考核标准进行扣分处理或者终止课题。
（2）课题以任务形式进行，用户完成所有任务即完成课题操作。
（3）课题结束，系统可以根据用户操作记录进行操作分析。
四、界面参数
1、界面要求
界面设计整洁大方，风格统一，符合人机交互工程学要求，操作流程有明确引导提示
2、登录界面
登录界面需体现XXXlogo，刷卡/服务器授权登录提示等信息。
3、复位界面
模拟器需具备硬件复位界面，所有非自复位硬件通过界面提示复位后方可进行课题操作。
4、操作界面
系统操作界面具有设备操作详细参数，可实时反映大车，小车，吊具具体位置，设备工作状态，总体课题进度，视角选择等信息。
5、统计界面
可反馈操作得分，课题时间，操作错误项，扣分细节等统计信息
五、硬件参数
1、视觉信息系统
100寸液晶电视*4，采用半封闭设计，模拟操作室环境
2、运算单元
CPU：不低于Intel 酷睿i7 9400F
显卡：不低于GeForce GTX 1660 6GB GDDR5
内存：不低于8G DDR4
固态硬盘（SSD）：不低于120GB
电源：不低于600W
3、底座
底座需采用2.5材质铁板+防滑铝板制作，该组部件工艺全部采用整体喷塑处理，解决静电、防锈问题，底座框架可承载重量最少300kg。
4、驾驶座舱
座舱主体采用钣金工艺，整体采用酸洗、磷化、静电喷塑技术，增加表面装饰材料的硬度及耐腐蚀能力，美观大方、结实耐用；操控部分需采用原厂联动台，整体按照实机布局设计，高度仿真实机操控部件，提升产品操作真实感，让训练者处于高度逼真的环境中。
5、设备座椅
需采用液压悬浮式工程机械专用座椅C9型；底座采用液压悬浮支架，可实现上下前后位置的调节，其表面材料为黑色PVC，便于清洗。
6、单片机处理器
（1）输入部分：支持开关量58路；支持模拟量16路。
（2）输出部分：支持电机控制正/反转,支持转速调节；输出开关量16路；支持can协议输出控制.
7、桥式起重机交互单元：
| 交互配件名称 | 属性说明 |
| 确定 | 软件配合按钮，实现课题进入或选项确认 |
| 退出 | 软件配合按钮，实现课题退出或选项返回 |
| 换角 | 切换不同的场景效果，分为左视角、上帝视角以及驾驶室视角等 |
| 调角 | 在特定场景，操作视角360度全方位调整，便于场景内整体视角的查看观测 |
| 摇杆 | 在多选项模块，实现所需选项的选择，便于快速进入课题；在课题场景，实现画面的上下左右调整，便于场景的全方位查看 |
| 电源开关 | 控制总电源的打开与关闭 |
| 急停 | 遇紧急情况，实现全车紧急制动 |
| 鸣笛 | 灯光或音响警示作用 |
| 左手柄 | 采用原厂真实操作主令，左右5档分级控制大车的左右移动，前后5档分级控制小车的前进与后退，设备验收按此技术参数执行 |
| 右手柄 | 采用原厂真实操作主令，前后5档分级控制吊钩的提升与下降，设备验收按此技术参数执行 |
8、门式起重机交互单元
| 交互配件名称 | 属性说明 |
| 左手柄 | 采用原厂真实操作主令，左右5档分级控制大车的左移和右移，前后5档分级控制小车的前进与后退，设备验收按此技术参数执行 |
| 右手柄 | 采用原厂真实操作主令，前后5档分级控制吊钩的提升与下降，设备验收按此技术参数执行 |
| 视角切换 | 切换不同的场景效果，分为左视角，右视角、上帝视角以及驾驶室视角等 |
| 视角调整 | 在特定场景，操作视角360度全方位调整，便于场景内整体视角的查看观测 |
| 退出 | 软件配合按钮，实现课题退出或选项返回 |
| 急停 | 遇紧急情况，实现全车紧急制动 |
| 鸣笛 | 灯光或音响警示作用 |
| 启动 | 控制设备总电源的开启 |
| 停止 | 控制设备总电源的断开 |
9、VR显示
（1）头戴式设备参数
屏幕：双AMOLED 屏幕，对角直径3.6吋
分辨率：单眼分辨率为1080 x 1200像素（组合分辨率为2160 x 1200像素）
刷新率：90 Hz
视场角：110度
安全性特色：陪护人引导系统和前置摄像头
传感器：SteamVR追踪技术、G-sensor校正、gyroscope陀螺仪、proximity距离感测器
连接口：HDMI、USB 2.0、3.5 mm立体耳机插座、电源插座、蓝牙支持
输入：内建麦克风
双眼舒压设计：瞳距和镜头距离调整
（2）操控手柄参数
传感器：SteamVR追踪技术
输入：多功能触摸面板、抓握键、双阶段扳机、系统键、菜单键
单次充电使用量：约6小时
连接口：Micro-USB
空间定位追踪设置
站姿 /坐姿： 无最小空间限制
尺度（Room-scale）： 最小为 2米 X 1.5米，最大为 3.5米 X 3.5米
10、尺寸：长宽高3800*2300*2550mm
11、重量：1000KG
六、教师端管理平台（选配）
（1）头戴式设备参数
屏幕：双AMOLED 屏幕，对角直径3.6吋
分辨率：单眼分辨率为1080 x 1200像素（组合分辨率为2160 x 1200像素）
刷新率：90 Hz
视场角：110度
安全性特色：陪护人引导系统和前置摄像头
传感器：SteamVR追踪技术、G-sensor校正、gyroscope陀螺仪、proximity距离感测器
连接口：HDMI、USB 2.0、3.5 mm立体耳机插座、电源插座、蓝牙支持
输入：内建麦克风
双眼舒压设计：瞳距和镜头距离调整
（2）操控手柄参数
传感器：SteamVR追踪技术
输入：多功能触摸面板、抓握键、双阶段扳机、系统键、菜单键
单次充电使用量：约6小时
连接口：Micro-USB
空间定位追踪设置
站姿 /坐姿： 无最小空间限制
尺度（Room-scale）： 最小为 2米 X 1.5米，最大为 3.5米 X 3.5米
10、尺寸：长宽高3800*2300*2550mm
11、重量：1000KG
六、教师端管理平台（选配）
| 软件模块 | |
| 教师端功能 | 具有系统登陆功能，管理者可通过输入用户名、密码登入系统。 |
| 项目管理功能 |
1、项目查询 可对同一训练项目，也可是不同的训练项目，集中统一的进行管理 2、科目查询 可对同一训练项目中的不同训练科目进行图表化的统计、分析。 |
| 学生管理功能 |
1、学员列表：可按训练项目、时间查看、导出、打印学员信息；如身份证、受训项目、所获成绩 。 2、正在作业的学员：显示正在训练或考核的学员列表，可查看受训学员正在进行的训练科目及成绩的详细信息，同时还可通过视频来查看当前操作状态。 3、已完成考核学员：显示已完成考核或训练的学员成绩，并打印或数据导出。 4、单一学生查询：可通过编号或姓名精确查找某一受训者的详细信息。 |
| 系统管理功能 |
1、密码修改：管理者可修改本人的登陆密码。 2、管理员新增：可以新增管理员。 3、特种设备专用IC卡信息的录入和更改。 4、删除管理员：超级管理员可删除某一管理人员信息。 5、管理员列表：可查看管理员信息。 |
| 系统升级功能 |
需满足使用方教学培训需求，确保能与使用方现有实训设备实现以下功能： 1、信息化管理功能：需具有学员信息管理功能，如姓名、学籍号、班级、组别、身份ID信息、培训科目等信息。 2、成绩管理功能如：学员名次、错误操作、考试项目、科目、考核点内容等。 3、要求对不同科目的训练或考核的项目、错误点、考核点进行数据分析。 4、可存储局域网内所有联网设备的使用者操作记录，可导出可打印。 5、需实现模拟实训室内所有模拟教学设备的局域网联机管理。 6、项目需包含实训现有设备的网络化升级改造，包含身份信息录入系统、录入设备、局域网搭建、数据库升级、通信协议对接等。 |
| 硬件模块 | |
| 设备外观图片 |
 |
| 功能参数 |
1、信息化管理功能：需具有学员信息管理功能，如姓名、学籍号、班级、组别、身份ID信息、培训科目等信息。 2、成绩管理功能如：学员名次、错误操作、考试项目、科目、考核点内容等。 3、要求对不同科目的训练或考核的项目、错误点、考核点进行数据分析。 4、可存储局域网内所有联网设备的使用者操作记录，可导出可打印。 5、需实现模拟实训室内所有模拟教学设备的局域网联机管理。 6、管理系统界面简洁、功能齐全，操作简单便捷，方便教师使用。 数据处理单元： 1、CPU：不低于I5-9100F 显卡：不低于9600K 内存：不低于8G 固态硬盘：不低于120G 主板：不低于H310M-K 2、电源：不低于500W IC卡读写器： 通讯接口： 标准RS232 卡座寿命：不低于 10万次 单台机器提供至少5张特种设备作业人员IC卡用于教学使用。 成绩打印： 四色喷墨打印机 |
| 尺寸、重量 | 长宽高不小于1230*740*1180mm、重量不低于80KG |
