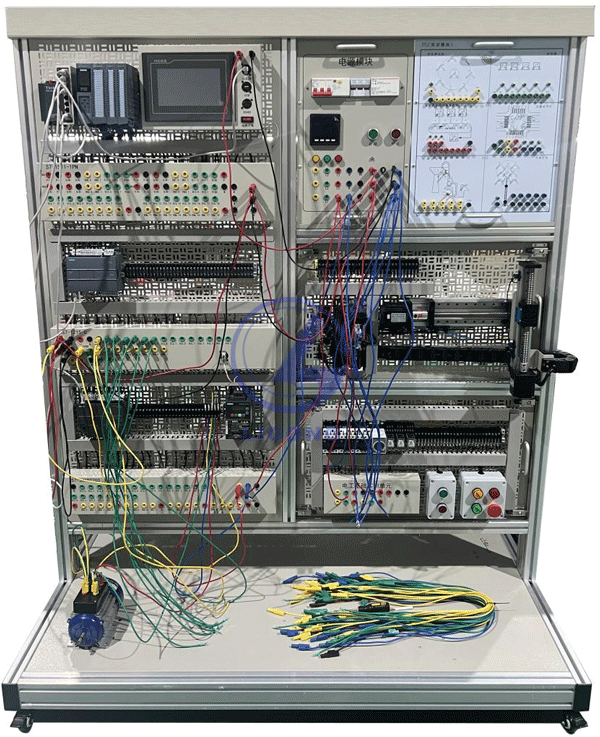

LGP-LYD02C型 工业网络智能控制与维护实训平台
品牌：理工伟业 咨询电话：010-82827827 82827835
一、 产品概述
LGP-LYD02C型 工业网络智能控制与维护实训平台集运动控制、伺服控制、传感器应用、工控组态等技术于一体，满足工业机器人技术、机电一体化技术、电气自动化技术等专业教学所需。工业运动控制技术实训装置是根据人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。
二、 技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜0.5kVA
4、重量：100kg
5、外形尺寸：1200mm×600mm×1700mm
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
证书。
三、主要配置清单
|
序号 |
品名 |
规格（mm） |
数量 |
单位 |
|
1 |
S7-1500 |
CPU1511-1PN |
1 |
个 |
|
2 |
安装导轨 S7-1500，160 mm |
6ES7590-1AB60-0AA0 |
1 |
个 |
|
3 |
S7-1200 |
CPU 1214C AC/DC/RLY |
1 |
台 |
|
4 |
ET200SP 智能从站 |
6ES7510-1DJ01-0AB0 |
1 |
个 |
|
5 |
G120C |
220V 0.37KW |
1 |
台 |
|
6 |
触摸屏 |
MCGS-TPC7062TI |
1 |
台 |
|
7 |
16DI |
6ES7131-6BH01-0BA0 |
1 |
个 |
|
8 |
16DO |
6ES7132-6BH01-0BA0 |
1 |
个 |
|
9 |
A0基板 |
6ES7193-6BP20-0DA0 |
2 |
个 |
|
10 |
步进电机 |
57步进电机 |
1 |
个 |
|
11 |
伺服电机 |
100W 伺服电机、驱动器 |
1 |
套 |
|
12 |
三相异步电机 |
三相异步电动机180W |
1 |
个 |
|
13 |
二维丝杠单元 |
LGP-EW01 |
1 |
套 |
|
14 |
交换机 |
8口 |
1 |
台 |
|
15 |
实训平台 |
1200mm×600mm×1700mm |
1 |
套 |
|
16 |
实训模块1 |
抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光 |
1 |
块 |
|
17 |
实训模块2 |
自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机 |
1 |
块 |
|
18 |
实训模块3 |
机械手控制/自控成型机/加工中心 |
1 |
块 |
|
19 |
实训模块4 |
四层电梯/基础实验/中间继电器 |
1 |
块 |
|
20 |
电脑桌 |
600mm×600mm×800mm |
1 |
张 |
四、实训项目
（1）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3.PLC仿真实训
（2）PLC模拟控制应用实训
1、交通信号灯PLC控制
2、机械手控制
3、多种液体混合装置控制
4、自动送料装车控制
5、天塔之光控制
6、音乐喷泉控制
7、抢答器控制
8、电机的PLC控制
9、自动售货机模拟控制
10、自控轧钢机模拟控制
11、自动供水控制
12、自动成型模拟控制
13、邮件分拣机控制
14、加工中心控制
15、中间继电器
16、基础实验
（3）PLC、变频器、触摸屏综合应用技能实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电机正反转
5.多段速度选择变频调速
6.变频器无级调速
7.基于外部模拟量（电压/电流）控制方式的变频调速
8.瞬时停电启动控制
9.PID变频调速控制
10.PLC控制变频器外部端子的电机正反转
11.PLC控制变频器外部端子的电机运行时间控制
12.基于PLC数字量控制方式的多段速
13.基于PLC通信方式的变频器开环调速
14.基于PLC通信方式的速度闭环控制
15. 现场总线网络通信技术
16. PLC、触摸屏与变频器通信控制
17.变频器恒压供水系统的模拟
18.基于触摸屏控制方式的基本指令编程练习
19.基于触摸屏控制方式的LED控制
20.基于触摸屏控制方式的温度PID控制
（4）PLC实物控制应用实训
1. 步进电机定位控制
2. 步进电机的速度控制
3. 步进电机的正反转控制
4. 伺服电机定位控制
5. 伺服电机的速度控制
6. 伺服电机的正反转控制
7. 伺服电机和步进电机的综合控制
（5）典型电动机控制实操实训
1.三相鼠笼式异步电动机点动和自锁PLC控制
2.三相鼠笼式异步电动机联动正反转PLC控制
3.三相鼠笼式异步电动机带延时正反转PLC控制
4.三相鼠笼式异步电动机Y/△转换起动PLC控制
（6）网络通讯综合实训
1. PLC与变频器RS485通讯实训
2. PLC、触摸屏与变频器通信控制
3. PLC主机之间PROFIBUS -DP通讯实训
4. PLC主机之间PROFINET通讯实训
5. PLC、变频器、触摸屏组网综合应用实训
