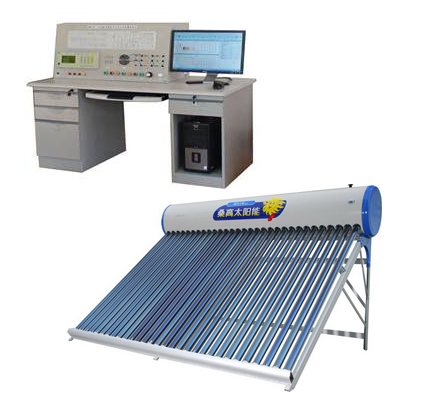

LG-JX07型 太阳能光热利用系统演示测量实验台
品牌：理工伟业 咨询电话：010-82827827 82827835
一、系统特点
1.新颖性：以前沿技术为导向，与实验相结合。
2.开放性：开放式设计，用户可以利用装置资源进行二次设计。
3.实用性：采用准实物设计。
二、实验台的组成
1.太阳能系统：太阳能集热器、蓄热水箱、变频水泵
2.控制系统：太阳能控制器
3.采暖系统：地面盘管
4.LG-JX07型太阳热水系统性能测试仪
5.配套管件
三、实验台系统图

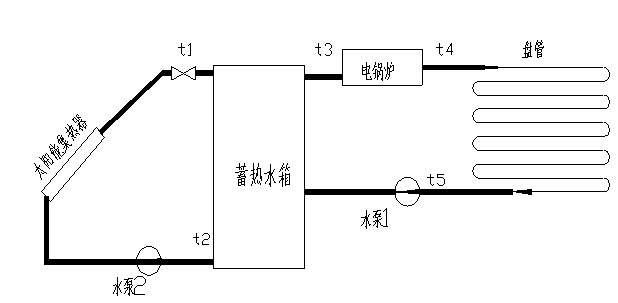

1.太阳能＋地板采暖
太阳能地板采暖

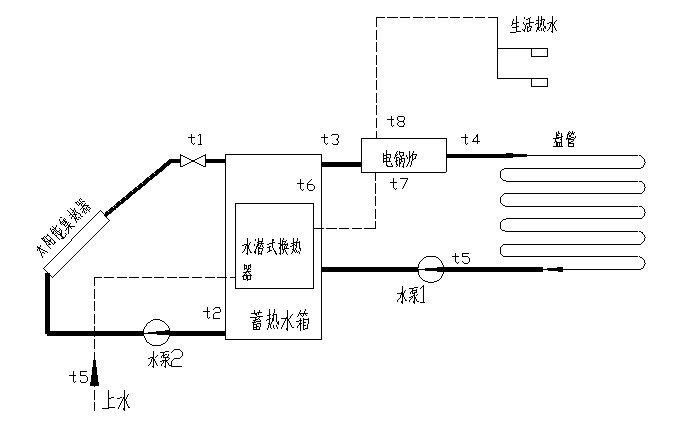

2.太阳能＋地板采暖＋生活热水
四、实验台的主要功能
1.掌握太阳能系统的基本原理，使学生理解各个部件的用途。
2.太阳能热水系统、太阳能＋地板采暖系统。
3.分析当地全年不同的室外条件下，利用太阳能制备生活热水、太阳能供暖的可行性和经济性，掌握其基本规律，为进一步地深入研究、应用积累实验数据。
4.对在相同的热负荷条件下，调整太阳能集热器面积、蓄热水箱容积，找出*佳的太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。
5.根据进出口温度不同，分析全年热泵系统的COP，确定太阳能＋水源热泵空调冷热源系统比例。
1.掌握太阳能系统的基本原理，使学生理解各个部件的用途。
2.太阳能热水系统、太阳能＋地板采暖系统。
3.分析当地全年不同的室外条件下，利用太阳能制备生活热水、太阳能供暖的可行性和经济性，掌握其基本规律，为进一步地深入研究、应用积累实验数据。
4.对在相同的热负荷条件下，调整太阳能集热器面积、蓄热水箱容积，找出*佳的太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。
5.根据进出口温度不同，分析全年热泵系统的COP，确定太阳能＋水源热泵空调冷热源系统比例。
LG-JX07A型 太阳热水系统性能测试仪
(便携式仪器适合太阳能热水工程现场检测)
LG-JX07A型太阳热水系统性能测试仪是满足国标GB/T20095-2006要求的一款专业热水工程的检测仪器，保证热水工程的设计指标及施工质量验收标准。同时该产品还可以长期工作于热水工程中，对整个系统进行在线监测，随时对系统内的热性能进行诊断和报警，并提供运行数据。是质检部门，生产厂家，科研单位必备产品。
一、产品测试范围
1．家用太阳能热水器
2．太阳能热水工程
二、产品运行环境
1．环境温度 -40℃～60℃
2．相对湿度 ≤90%
3．适用电源 220V（±10%），50Hz(±2%),或无电源地区（内配充电电池DC12V）
三、技术指标及特点
1.标准RS232接口与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据，并可下载数据存入微机。
2.LG-JX07A型太阳热水系统性能测试仪管理软件一套。此软件支持（GB18708， GB/T19141，GB/T20095-2006太阳热水系统性能评定规范 ）等国标要求，自动打印检测报告，在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），自动绘制太阳能热水系统的热量与太阳辐照量的曲线图，与打印机相连自动打印，数据存储格式为EXCEL标准格式,可供其它软件调用.
3.LG-JX07A型太阳热水系统性能测试仪采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据4000条以上，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕液晶显示屏，轻触薄膜按键，操作简单。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持24小时以上。
4.外观尺寸：金属外壳350×150×300（mm）。
5.数据存储容量：4000条数据。
6.数据存储内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
7.显示内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
8.系统结构：便携式结构，所有检测仪表放入二台箱内，便于检测人员现场测试。
四、LG-JX07A型太阳能光热利用系统演示测量实验台基本配置
一、产品测试范围
1．家用太阳能热水器
2．太阳能热水工程
二、产品运行环境
1．环境温度 -40℃～60℃
2．相对湿度 ≤90%
3．适用电源 220V（±10%），50Hz(±2%),或无电源地区（内配充电电池DC12V）
三、技术指标及特点
|
太阳辐射
|
A.通道数:2通道（总辐射） B.测量范围:0～2000W/m2
C.测量精度:小于5% D.显示分辨率:1 W/m2 E.显示内容:瞬时值，小时累计量，日累计量等 |
|
水箱温度
|
A.通道数:3路 B.测量范围:-20～150℃ C.测量精度:±0.2℃
D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水 |
|
环境温度
|
A.通道数:1路 B.测量范围:-40～70℃ C.测量精度:±0.2℃
D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水，带防辐射罩 |
|
进出水流量
|
A.通道数:2路 B.测量范围:0.2～1.2(立方米/小时) C.耐水温：0---120度
D.测量精度: ＜0.5% |
|
环境风速
|
A.通道数:1路 B.测量范围:0～70米/秒 C.测量精度:±0.3米/秒
|
2.LG-JX07A型太阳热水系统性能测试仪管理软件一套。此软件支持（GB18708， GB/T19141，GB/T20095-2006太阳热水系统性能评定规范 ）等国标要求，自动打印检测报告，在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），自动绘制太阳能热水系统的热量与太阳辐照量的曲线图，与打印机相连自动打印，数据存储格式为EXCEL标准格式,可供其它软件调用.
3.LG-JX07A型太阳热水系统性能测试仪采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据4000条以上，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕液晶显示屏，轻触薄膜按键，操作简单。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持24小时以上。
4.外观尺寸：金属外壳350×150×300（mm）。
5.数据存储容量：4000条数据。
6.数据存储内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
7.显示内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
8.系统结构：便携式结构，所有检测仪表放入二台箱内，便于检测人员现场测试。
四、LG-JX07A型太阳能光热利用系统演示测量实验台基本配置
|
序号
|
设备名称
|
型号
|
数量
|
单位
|
|
1
|
太阳能平板集热器
|
|
1.5
|
m2
|
|
2
|
固顶台架（可调倾角）
|
自建
|
1
|
个
|
|
3
|
蓄热水箱（保温50mm橡塑）
|
0.3 ｍ３
|
1
|
个
|
|
4
|
管道
|
DN15
|
1
|
个
|
|
5
|
水泵
|
PW-122E
|
1
|
台
|
|
6
|
太阳能采集器控制器
|
定制
|
1
|
套
|
|
7
|
太阳能场地施工
|
3 m2屋顶
|
1
|
套
|
|
8
|
地板采暖盘管施工
|
3 m2屋内
|
1
|
套
|
|
9
|
太阳热水系统性能测试仪
|
LG-JX07A
|
1
|
台
|
|
10
|
太阳总辐射传感器
|
TBQ-2
|
1
|
台
|
|
11
|
精密温度传感器(-40～150℃,
精度:±0.1℃,低温型,不锈钢封装,￠4*40mm,全密封,防腐,放水,太阳能热水器专用) |
PTWD-2A
|
3
|
只
|
|
12
|
环境温度传感器（带防辐射罩）
|
PTWD-2AF
|
1
|
只
|
|
13
|
数字风速传感器
|
EC-9S
|
1
|
台
|
|
14
|
太阳热水系统性能评定规范软件
|
LG-JX07A
|
1
|
套
|
|
15
|
流量传感器（范围:0.2～1.2(立方米/小时) 耐水温：0---120℃ 精度:小于0.5%
工作压力:25MP,信号输出:脉冲） |
LW-B
|
2
|
台
|
|
16
|
传感器支架(钢制结构)
|
LG-ZJ1
|
1
|
台
|
|
17
|
数据通讯线缆及传感器连接线缆
|
标准
|
1
|
套
|
五、技术资料
提供仪器设备的安装手册、操作手册、维修保养手册等技术文件及产品合格证、质量保证书等全套资料。
六、技术服务
质保与维修：提供一年保修，终身维修，终身提供软件免费升级。
七、检测内容
系统执行国标GB/T18708 ，GB/T19141，GB/T20095-2006太阳热水系统性能评定规范等要求方法测试（热性能：日有用得热量，升温性能，储水箱保温性能等指标）
