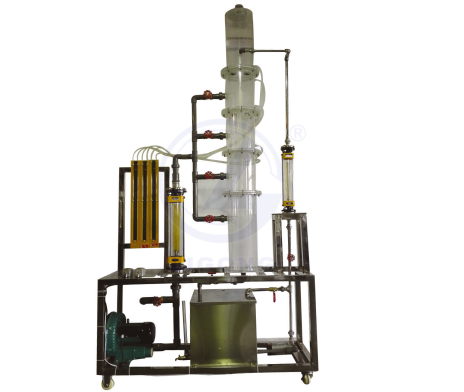

LG-BSTM02型 板式塔流体力学特性实验装置
品牌：理工伟业 咨询电话：010-82827827 82827835
一、装置特点
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本实验装置塔体部分采用全透明优质有机玻璃制作，实验现象清晰，方便学生观察。
4、分别采用三种（筛板、浮阀、泡罩）不同的经典塔板，有助于开阔学生视野。
5、塔体进气位置可调，可验证不同塔板的泛塔气速。
6、装置设计可360度观察，实现全方位教学与实验。
二、装置功能
1、了解板式塔的基本构造，观察板式塔工作时塔板上的水力状况。
2、学会识别板式塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响。
3、测定不同类型板式塔（筛板、浮阀、泡罩）的水力学特性，并了解其特点。
三、技术参数
1、常压、常温操作。
2、板式塔：筛板、浮阀、泡罩。
3、筛板、浮阀、泡罩塔板压降：1-5KPa。
4、液体流量：25-250L/h。
5、气体流量：4-40 m3/h。
四、公用设施要求
1、水：装置自带水箱循环使用。
2、电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
3、气：空气来自风机（自带气源）。
4、实验物料：水---空气，外配设备：无。
五、主要设备
1、有机玻璃塔体（筛板、浮阀、泡罩）：φ200×2000mm ，板间距300mm。
2、塔底水封槽：500×400×400 mm，304不锈钢材质，水可自动放净。
3、液体转子流量计：LZB-15， 25—250 L/h。
4、气体转子流量计：LZB-40， 4—40 m3/h。
5、筛孔板：φ3mm孔，等腰三角形排列，开孔率 5.5%。
6、泡罩板：φ50 泡罩3个。
7、浮阀板：φ39标准F型浮阀3个，*小开度2.5，*大开度8.5。
8、U型型管压差计，±3000Pa。
9、鼓风机：旋涡气泵,功率 750W，*大流量72m3/h。
9、接触器、开关、漏电保护空气开关。
10、304不锈钢管路、水箱、管件及阀门。
11、304不锈钢仪表柜：测控、电器设备在实验架上。
12、304不锈钢材质框架1300*550*2200mm(长×宽×高)，带脚轮及禁锢脚。
六、测控组成
关键词： 数控车床 实训设备 实训装置 教学仪器 教学设备 实验设备 实训台 考核装置 电工电子 实验装置 数控技术 实训考核 技能实训 数控系统 电气控制 实训鉴定 自控实训 数控软件 实验系统 数控实训 电气技术 数控设备 数控铣床 高教设备 教学车床 职教设备 PLC控制 PLC技术 PLC实验 变频调速
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本实验装置塔体部分采用全透明优质有机玻璃制作，实验现象清晰，方便学生观察。
4、分别采用三种（筛板、浮阀、泡罩）不同的经典塔板，有助于开阔学生视野。
5、塔体进气位置可调，可验证不同塔板的泛塔气速。
6、装置设计可360度观察，实现全方位教学与实验。
1、了解板式塔的基本构造，观察板式塔工作时塔板上的水力状况。
2、学会识别板式塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响。
3、测定不同类型板式塔（筛板、浮阀、泡罩）的水力学特性，并了解其特点。
三、技术参数
1、常压、常温操作。
2、板式塔：筛板、浮阀、泡罩。
3、筛板、浮阀、泡罩塔板压降：1-5KPa。
4、液体流量：25-250L/h。
5、气体流量：4-40 m3/h。
四、公用设施要求
1、水：装置自带水箱循环使用。
2、电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
3、气：空气来自风机（自带气源）。
4、实验物料：水---空气，外配设备：无。
五、主要设备
1、有机玻璃塔体（筛板、浮阀、泡罩）：φ200×2000mm ，板间距300mm。
2、塔底水封槽：500×400×400 mm，304不锈钢材质，水可自动放净。
3、液体转子流量计：LZB-15， 25—250 L/h。
4、气体转子流量计：LZB-40， 4—40 m3/h。
5、筛孔板：φ3mm孔，等腰三角形排列，开孔率 5.5%。
6、泡罩板：φ50 泡罩3个。
7、浮阀板：φ39标准F型浮阀3个，*小开度2.5，*大开度8.5。
8、U型型管压差计，±3000Pa。
9、鼓风机：旋涡气泵,功率 750W，*大流量72m3/h。
9、接触器、开关、漏电保护空气开关。
10、304不锈钢管路、水箱、管件及阀门。
11、304不锈钢仪表柜：测控、电器设备在实验架上。
12、304不锈钢材质框架1300*550*2200mm(长×宽×高)，带脚轮及禁锢脚。
六、测控组成
| 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体流量 | 转子流量计 | 就地显示 | 手动 |
| 气体流量 | 转子流量计 | 就地显示 | 手动 |
| 塔体压降 | U型管压力计 | 就地显示 | 无 |
