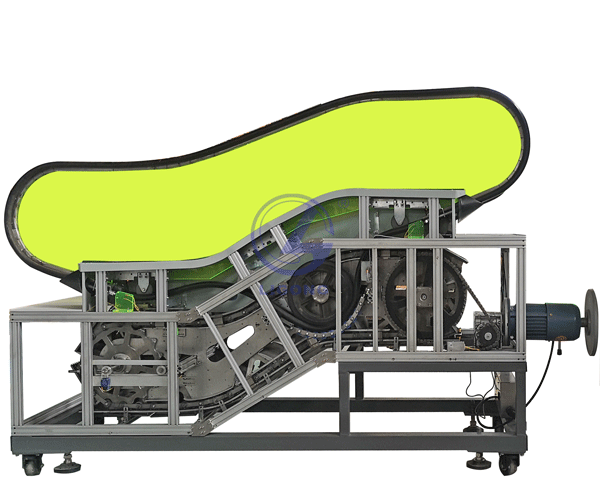

LG-FDT03A型自动扶梯教学模型实训装置

品牌：理工伟业咨询电话：010-82827827 82827835

一、设备概述

1、自动扶梯模型实训考核装置，是根据商用自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的自动扶梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。整个装置采用铝合金型材骨架、曳引装置、铝合金驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、梳齿前沿板、继电器控制系统等部分组成。
2、整个扶梯模型安装在移动车上可以方便实现移动、旋转，方便教学。

二、技术参数

1、输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz；
2、工作环境：环境温度为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤1.5kVA；
4、模型尺寸：2150mm（长）×770mm（宽）×1600mm（高）；
5、提升高度：300mm；
6、梯级结构：宽300mm，ABS注塑成型，拆装式结构
7、运载能力：20KG
8、驱动方式：三相异步电动机变频控制；

三、装置配置

（一）曳引装置（驱动）
由交流电机、专用减速器、制动器、手动盘车和传动齿轮等组成。

（二）驱动链轮装置
1、传动齿轮采用10mm厚铝合金板材数控精加工而成，精度高重量轻，不生锈，
2、梯级链条采用1mm厚不锈钢制作主，铝制销轴，传动平稳，不起锈。

（三）梯级（踏板）链轮张紧装置
采用弹簧式张紧装置，使梯级链条始终保持张紧状态，及时抵消在可控范围内因梯级伸长而造成梯级（踏板）等相关部件的偏离、晃荡、冲撞与噪声。本装置全部采用铝合金板材制作。

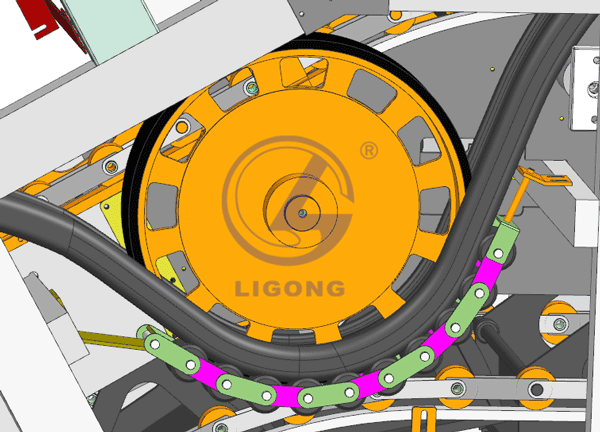

（四）模拟扶手带驱动装置
由扶手齿轮、扶手摩擦轮、张紧轮、托辊轮、压辊轮、托带链、回转链行扶手导轨组成扶手带动力系统。

四、设备主要配置

配置	扶梯桁架		铝合型材框架
	拖动方式		继电器控制
	角度		35度
	提升高度		300mm
	控制系统		通过光电感应检测，自动控制
	电动机传动方式		蜗轮蜗杆传动
	梯级结构		ABS注塑成型，装配式结构
	电源适应		三相交流电源380V±10%,220V±10%
	梯级宽度		300mm
装饰	扶壁板		高度	450mm
			材质	有机玻璃
			厚度	8mm
	模拟扶手带		型式	扁形片基带
			色彩	黄绿色
			结构	抗拉强度550N/MM，厚度6mm 适用温度：常温80℃，最低限温-20℃ 表面为耐磨、纹理清晰不打滑
	梳齿板材质			铝合金
	桁架	型材		欧标铝型材框架结构
		规格		主框架3060mm，次要支架3030mm
	内外盖板	外盖板		1.5mm材质钣金冲压而成
		内盖板		1.5mm材质钣金冲压而成
	围裙板	左右围裙板		1.5mm材质钣金制作而成
	上下平台			5mm透明有机玻璃
