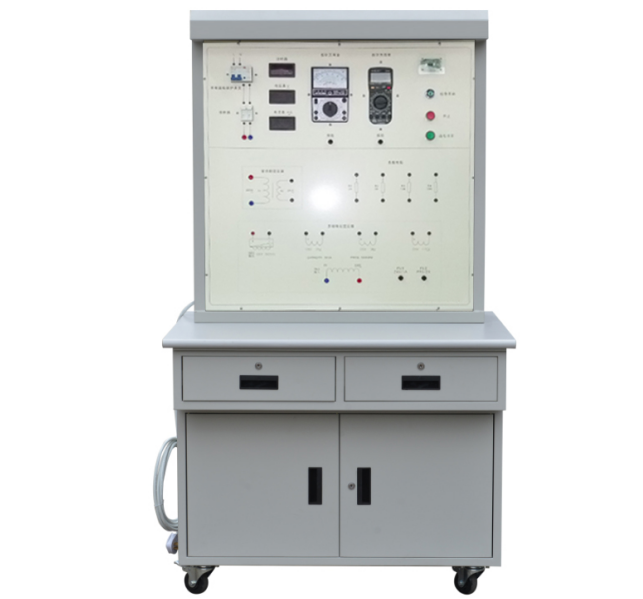

LG-DTBC01型 变压器测量电气操作柜
品牌：理工伟业 咨询电话：010-82827827 82827835
一、产品概述
LG-DTBC01型 变压器测量电气操作柜装设有变压器原理电路所需要的单绕组变压器、多绕组变压器、电阻器等器件并采用安全接线柱引出端子，同时把电路检测常用到的指针万用表和数字万用表装嵌到实训台上，学生可通过安全连接线直接接插设计构建变压器工作原理电路，并利用指针万用表和数字万用表两种常用仪表来测验变压输入输出电路参数加以验证实训，通过本变压器测量电气操作考核装置的训练可以让学生学会的单绕组变压器、多绕组变压器电路设计装接技能，快速了解单绕组变压器、多绕组变压器的工作原理，学会运用两种万用表正确测量单绕组变压器、多绕组变压器参数。LG-DTBC01型 变压器测量电气实训考核平台非常适合高职、高专、中等职业院校开设的电工电子、电气自动化、机电一体化、电梯等相关工科类专业的入门教学与能力考核使用，另外还可作为技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定和考核使用。
二、实训项目
1、单绕组变压器电路设计与线路装接实训；
2、多绕组变压器电路设计与线路装接实训；
3、用指针万用表正确测量变压器电路参数实训；
4、用数字万用表正确测量变压器电路参数实训。
三、设备结构组成
LG-DTBC01型变压器测量电气操作柜由实训桌和实训台两部份组成。
1、实训桌
实验桌有两个带锁抽屉可以存放实训用工具器材和实训资料等，下部有一个带锁功能的双开门的储物柜，实训桌底部四脚配置具有带刹车功能的万向轮（万向轮刹车时稳定可靠，开锁状态下运动灵活，方便实训搬运或移动）。
实训桌主体部分采用全钢结构，钢板亚光喷塑，美观耐用，桌面采用高密度中纤板，操作边整边，边缘加厚做小R型抛光处理，滑轨采用静音滑轨；桌面高度采用符合人体工学原理的适宜高度：800mm。
2、实训台
（1）实训台主体部分采用全钢结构，钢板亚光喷塑，美观耐用，台面采用铝塑板印制而成，整个实训台由漏电保护开关、熔断器、开关电源、数显计时器、智能刷卡启动电路板、单绕组变压器、多绕组变压器、交流接触器、数字电压表、数字电流表、指针万用表、数字万用表、照明日光灯、带锁开关、按钮开关、负载电阻和安全接线柱等组成。
（2）实训台本把变压器原理电路所需要的单绕组变压器、多绕组变压器、电阻器等器件并采用安全接线柱引出端子，同时把电路检测常用到的指针万用表和数字万用表装嵌到实训台上，学生可通过安全连接线直接接插设计构建变压器工作原理电路，并利用指针万用表和数字万用表两种常用仪表来测验变压输入输出电路参数加以验证实训，通过本实训台的训练可以让学生学会的单绕组变压器、多绕组变压器电路设计装接技能，快速了解单绕组变压器、多绕组变压器的工作原理，学会运用两种万用表正确测量单绕组变压器、多绕组变压器参数。各器件采用插拔式安全接线方式，学生可根据电路设计需要无限次的装接连线实训，用万用表规范测量电路实训，起到安全实训又不容易损坏器件的目的。
（3）实训台采用钥匙应急开启和刷卡两种开启方式使用，方便教师管理实训设备，防止未经受权人随意操作设备，有效保护学生人身和设备安全。
四、设备主要配置
（1）输入电源电压
系统总电源电压：单相AC（220±22）V；频率：（50±1）Hz。
开关电源输入电源电压：AC（220±22)V；频率：（50±1）Hz。
（2）开关输出电源电压：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
2、系统整机电流 ≤2A
3、整机功率≤1KVA
4、整机重量：≤100kg
5、工作环境：温度-10℃～+40℃ 相对湿度＜70%(30℃) 海拔＜4000m
6、外形尺寸：
操作柜整体尺寸：1000mm*750mm*1650mm
实训桌尺寸：1000mm*750mm*800mm
实训台尺寸：890mm*330mm*850mm
7、安全保护：安全符合国家标准
具有漏电自动保护功能
具有短路保护功能
关键词： 数控车床 实训设备 实训装置 教学仪器 教学设备 实验设备 实训台 考核装置 电工电子 实验装置 数控技术 实训考核 技能实训 数控系统 电气控制 实训鉴定 自控实训 数控软件 实验系统 数控实训 电气技术 数控设备 数控铣床 高教设备 教学车床 职教设备 PLC控制 PLC技术 PLC实验 变频调速
LG-DTBC01型 变压器测量电气操作柜装设有变压器原理电路所需要的单绕组变压器、多绕组变压器、电阻器等器件并采用安全接线柱引出端子，同时把电路检测常用到的指针万用表和数字万用表装嵌到实训台上，学生可通过安全连接线直接接插设计构建变压器工作原理电路，并利用指针万用表和数字万用表两种常用仪表来测验变压输入输出电路参数加以验证实训，通过本变压器测量电气操作考核装置的训练可以让学生学会的单绕组变压器、多绕组变压器电路设计装接技能，快速了解单绕组变压器、多绕组变压器的工作原理，学会运用两种万用表正确测量单绕组变压器、多绕组变压器参数。LG-DTBC01型 变压器测量电气实训考核平台非常适合高职、高专、中等职业院校开设的电工电子、电气自动化、机电一体化、电梯等相关工科类专业的入门教学与能力考核使用，另外还可作为技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定和考核使用。
1、单绕组变压器电路设计与线路装接实训；
2、多绕组变压器电路设计与线路装接实训；
3、用指针万用表正确测量变压器电路参数实训；
4、用数字万用表正确测量变压器电路参数实训。
三、设备结构组成
LG-DTBC01型变压器测量电气操作柜由实训桌和实训台两部份组成。
1、实训桌
实验桌有两个带锁抽屉可以存放实训用工具器材和实训资料等，下部有一个带锁功能的双开门的储物柜，实训桌底部四脚配置具有带刹车功能的万向轮（万向轮刹车时稳定可靠，开锁状态下运动灵活，方便实训搬运或移动）。
实训桌主体部分采用全钢结构，钢板亚光喷塑，美观耐用，桌面采用高密度中纤板，操作边整边，边缘加厚做小R型抛光处理，滑轨采用静音滑轨；桌面高度采用符合人体工学原理的适宜高度：800mm。
2、实训台
（1）实训台主体部分采用全钢结构，钢板亚光喷塑，美观耐用，台面采用铝塑板印制而成，整个实训台由漏电保护开关、熔断器、开关电源、数显计时器、智能刷卡启动电路板、单绕组变压器、多绕组变压器、交流接触器、数字电压表、数字电流表、指针万用表、数字万用表、照明日光灯、带锁开关、按钮开关、负载电阻和安全接线柱等组成。
（2）实训台本把变压器原理电路所需要的单绕组变压器、多绕组变压器、电阻器等器件并采用安全接线柱引出端子，同时把电路检测常用到的指针万用表和数字万用表装嵌到实训台上，学生可通过安全连接线直接接插设计构建变压器工作原理电路，并利用指针万用表和数字万用表两种常用仪表来测验变压输入输出电路参数加以验证实训，通过本实训台的训练可以让学生学会的单绕组变压器、多绕组变压器电路设计装接技能，快速了解单绕组变压器、多绕组变压器的工作原理，学会运用两种万用表正确测量单绕组变压器、多绕组变压器参数。各器件采用插拔式安全接线方式，学生可根据电路设计需要无限次的装接连线实训，用万用表规范测量电路实训，起到安全实训又不容易损坏器件的目的。
（3）实训台采用钥匙应急开启和刷卡两种开启方式使用，方便教师管理实训设备，防止未经受权人随意操作设备，有效保护学生人身和设备安全。
四、设备主要配置
| 序号 | 品 名 | 型 号 | 数量 | 单位 |
| 1 | 单相漏开 | DZ47LE-32 | 1 | 只 |
| 2 | 熔断器 | RT18-32 2P | 1 | 只 |
| 3 | 单相变压器 | 50VA 220V/24V | 1 | 只 |
| 4 | 变压器 | 250W380V220V/110V36V20V20V12V6.3V | 1 | 只 |
| 5 | 变压器 | 5W 220V/9V 9V | 1 | 只 |
| 6 | 桥堆 | GBJ2510 | 1 | 只 |
| 7 | 数字万用表 | MY65 | 1 | 个 |
| 8 | 指针万用表 | MF47 | 1 | 个 |
| 9 | 数显电压表 | 5135 | 1 | 只 |
| 10 | 数显电流表 | 5135 | 1 | 只 |
| 11 | IC读写模块 | CY-14443-C/P | 1 | 套 |
| 12 | 继电器控制板 | PCB2015106 | 1 | 块 |
| 13 | 开关电源 | SB-104 | 1 | 只 |
| 14 | 数显计时器 | WR5135-CT | 1 | 个 |
| 15 | 带锁开关 | LA68F-22Y/2 | 1 | 个 |
五、配套工具清单
| 序号 | 品 名 | 型 号 | 数量 | 单位 |
| 1 | IC卡 | S50 | 1 | 块 |
| 2 | 安全连线 | 1000mm 红 | 4 | 条 |
| 3 | 安全连线 | 1000mm 蓝 | 4 | 条 |
| 4 | 3号安全连线 | 800mm 黑 | 20 | 条 |
六、技术参数
1、电源（1）输入电源电压
系统总电源电压：单相AC（220±22）V；频率：（50±1）Hz。
开关电源输入电源电压：AC（220±22)V；频率：（50±1）Hz。
（2）开关输出电源电压：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
2、系统整机电流 ≤2A
3、整机功率≤1KVA
4、整机重量：≤100kg
5、工作环境：温度-10℃～+40℃ 相对湿度＜70%(30℃) 海拔＜4000m
6、外形尺寸：
操作柜整体尺寸：1000mm*750mm*1650mm
实训桌尺寸：1000mm*750mm*800mm
实训台尺寸：890mm*330mm*850mm
7、安全保护：安全符合国家标准
具有漏电自动保护功能
具有短路保护功能
