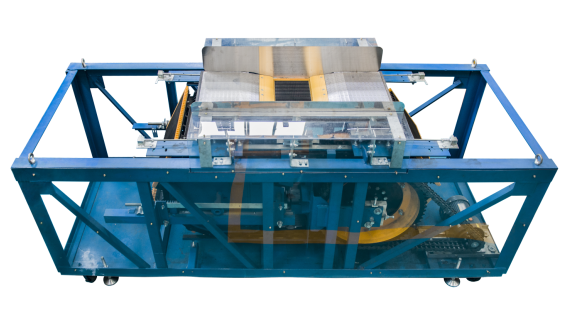

LG-DTFJ02型 自动扶梯梯级拆装实训装置
品牌：理工伟业 咨询电话：010-82827827 82827835
一、产品概述
LG-DTFJ02型 自动扶梯梯级拆装实训装置是根据自动扶梯维保要求，结合当前扶梯市场的实际情况，而开发的一种适合技能鉴定考核用的自动扶梯梯级拆装实训装置。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。LG-DTFJ02型 自动扶梯梯级拆装实训装置由金属框架、驱动装置、梯级传动装置、扶梯梯级等组成。受训学员可以根据自动扶梯维修规范要求，借助该装置对自动扶梯进行维修与保养实训操作。
二、产品特点
1. 整体外观简洁明了，占地空间小；
2. 方便学员对自动扶梯内部结构的认识及操作；
3. 方便指导老师对于学员的操作指导及安全监管；
4. 采用真实机构器件，使学生学到的与实际应用的一致。
三、技术参数
1. 工作环境：海拔＜1000m；温度-5℃～+60℃；湿度25%RH～85%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
2. 工作电源： AC220V/380V ；
3. 额定频率：50/60Hz；
4. 额定电流：3.5A/2.0A；
5. 额定功率：750W；
6. 额定转速：1400/1700 r/min；
7. 梯级宽度：600 mm；
8. 减速机减速比：150：1；
9. 整机功耗：≤0.5KW；
10. 整机重量：≤1000KG；
11. 外形尺寸：3000×1110×1250mm（长×宽×高）。
四、配置清单
五、配套工具清单
六、实训项目
1. 梯级的拆装操作；
2. 梳齿板的调整；
3. 梳齿前沿板的调整；
4. 梯级链张紧的调整；
5. 双排曳引链的调整。
关键词： 数控车床 实训设备 实训装置 教学仪器 教学设备 实验设备 实训台 考核装置 电工电子 实验装置 数控技术 实训考核 技能实训 数控系统 电气控制 实训鉴定 自控实训 数控软件 实验系统 数控实训 电气技术 数控设备 数控铣床 高教设备 教学车床 职教设备 PLC控制 PLC技术 PLC实验 变频调速
LG-DTFJ02型 自动扶梯梯级拆装实训装置是根据自动扶梯维保要求，结合当前扶梯市场的实际情况，而开发的一种适合技能鉴定考核用的自动扶梯梯级拆装实训装置。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。LG-DTFJ02型 自动扶梯梯级拆装实训装置由金属框架、驱动装置、梯级传动装置、扶梯梯级等组成。受训学员可以根据自动扶梯维修规范要求，借助该装置对自动扶梯进行维修与保养实训操作。
1. 整体外观简洁明了，占地空间小；
2. 方便学员对自动扶梯内部结构的认识及操作；
3. 方便指导老师对于学员的操作指导及安全监管；
4. 采用真实机构器件，使学生学到的与实际应用的一致。
三、技术参数
1. 工作环境：海拔＜1000m；温度-5℃～+60℃；湿度25%RH～85%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
2. 工作电源： AC220V/380V ；
3. 额定频率：50/60Hz；
4. 额定电流：3.5A/2.0A；
5. 额定功率：750W；
6. 额定转速：1400/1700 r/min；
7. 梯级宽度：600 mm；
8. 减速机减速比：150：1；
9. 整机功耗：≤0.5KW；
10. 整机重量：≤1000KG；
11. 外形尺寸：3000×1110×1250mm（长×宽×高）。
四、配置清单
| 序号 | 名称 | 主要技术指标 | 数量 | 单位 | 备注 |
| 1 | 钢结构框架 | 材料：Q235标准型钢；表面喷漆处理 | 1 | 套 | |
| 2 | 减速机 | 厂商：宁波/中大力德；型号：ZD750-S；电机功率：750W；减速机减速比：150：1；工作电压：AC220V/380V；额定电流：3.5A/2.0A；额定转速：1400/1700 r/min； | 1 | 套 | 减速机接线方法有AC220V/380V两种接线方法。 |
| 3 | 驱动链 |
品牌：苏州/巨人动力；型号：20A-2； 节距：31.75mm； |
2 | 条 | |
| 4 | 梯级 |
厂商：苏州/全胜；型号：TJ600A； 材料：不锈钢；滚轮直径：∅70mm；轮缘宽度：25mm；轮缘材料：聚氨酯；滚轮轴承型号：6240-2RS； |
1 | 套 | |
| 5 | 梯级传动链 | 厂商：苏州/润力；型号：TL133A；节距：133.33mm；梯级距：400mm；滚轮直径：∅70mm；轮缘宽度：25mm；轮缘材料：聚氨酯；滚轮轴承型号：6240-2RS； | 2 | 条 | |
| 6 | 张紧装置 | 梯级链轮齿数：16；单位节距分度圆直径：5.1258； | 1 | 套 | 含梯级链轮、轴、张紧小车以及梯级链的弹簧等； |
| 7 | 控制柜 | 厂商：理工伟业 | 1 | 套 | 接触器：施耐德； |
| 8 | 移动检修开关 | 1 | 个 | ||
| 9 | 移动行灯 | DC220V | 1 | 个 | |
| 10 | 实训工具 | 1 | 套 | 详见配套工具清单 | |
| 11 | 随机资料 | 相关说明书及图纸 | 1 | 套 |
| 序号 | 名称 | 型号/规格 | 数量 | 单位 | 备注 |
| 1 | 卷尺 | 3m | 1 | 把 | |
| 2 | 内六角扳手（组套） | BM-C9 | 1 | 套 | |
| 3 | 全抛光梅花开口两用扳手 | 10 | 1 | 把 | |
| 4 | 全抛光梅花开口两用扳手 | 13 | 1 | 把 | |
| 5 | 全抛光梅花开口两用扳手 | 16 | 1 | 把 | |
| 6 | 全抛光梅花开口两用扳手 | 18 | 1 | 把 | |
| 7 | T型六角扳手 | 5mm | 1 | 把 | |
| 8 | 开口扳手 | 8～10 | 1 | 把 | |
| 9 | 开口扳手 | 12～14 | 1 | 把 | |
| 10 | 开口扳手 | 17～19 | 1 | 把 | |
| 11 | 一字穿心螺丝批 | 5×75 | 1 | 把 | |
| 12 | 十字穿心螺丝批 | 2×75 | 1 | 把 | |
| 13 | 工具箱 | 1 | 只 | ||
| 14 | 尖嘴钳 | 1 | 把 | ||
| 15 | 斜口钳 | 1 | 把 | ||
| 16 | 活扳手 | 300×36 | 1 | 把 | |
| 17 | 钢板尺 | 300mm | 1 | 把 | |
| 18 | 随机文件 | 1 | 套 | ||
| 19 | 电气原理图 | 1 | 本 |
1. 梯级的拆装操作；
2. 梳齿板的调整；
3. 梳齿前沿板的调整；
4. 梯级链张紧的调整；
5. 双排曳引链的调整。
