LG-DTM01型 电梯门机构安装与调试实训考核装置
品牌：理工伟业 咨询电话：010-82827827 82827835
一、产品概述
LG-DTM01型 电梯门机构安装与调试实训考核装置是根据当前真实电梯门机构的装调和维保需求而开发的一种电梯门机构实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

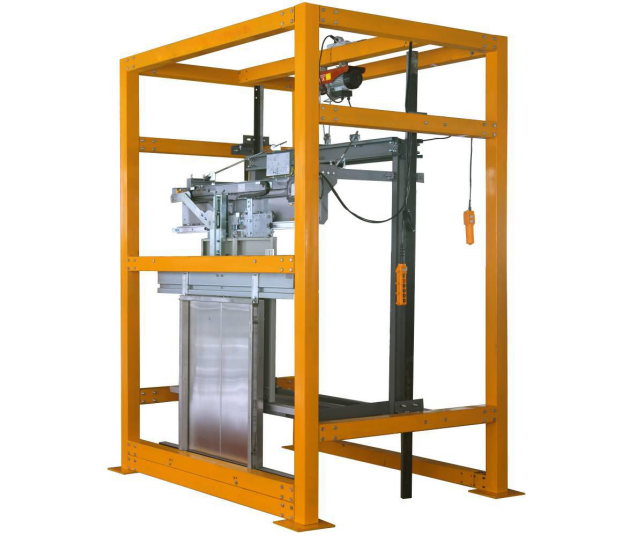

LG-DTM01型 电梯门机构安装与调试实训考核装置主要由钢结构框架、电动葫芦、门框、层门门扇、层门地坎、层门上坎、轿厢龙门架、轿厢门扇、轿厢门地坎、门机、导轨、导轨支架、导靴等部件组成。学生根据随机文件资料说明，在钢结构框架内进行安装与调整，使其符合电梯门系统相关规范要求。并通过轿厢架的上下运动模拟轿厢在井道中的运行，当平层时，门机构能够带动轿厢门与层门开闭，轿厢离开后，层门紧闭。另外，能够使学生直观地看到门机构的全部器件及整个机械动作过程，更有效地帮助学生掌握其工作原理。
二、产品特点
1. LG-DTM01型 电梯门机构安装与调试实训考核装置采用了钢结构电梯井道平台设计，整体外观简洁明了；
2. 遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
3. LG-DTM01型 电梯门机构安装与调试实训考核装置采用真实机构器件，使学生学到的与实际应用的一致；
4. 模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；
5. LG-DTM01型 电梯门机构安装与调试实训考核装置采用了电动葫芦拖动轿厢架在导轨上的运动，使演示与调试更加方便。
三、技术参数
1. 电源输入：单相三线 AC220V 50Hz；
2. 工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3. 门机：永磁同步变频门机；
4. 门机电机额定电压：AC100/125V；
5. 门机电机额定转速：180r/min；
6. 门机电机额定功率：43/94W；
7. 开门宽度：800mm；
8. 门高度：1000mm；
9. 轿门材料：表面喷塑碳素钢板（可选）；
10. 层门材料：不锈钢板（可选）；
11. 整机功耗：≤0.5KW；
12. 整机重量：≤600KG；
13. 外形尺寸：2240mm×1640mm×3000mm（长×宽×高）。
四、配置清单
五、配套工具清单
六、实训项目
1. 导轨支架与导轨的安装与调整；
2. 电梯层门地坎的安装与调整；
3. 电梯轿厢门地坎的安装与调整；
4. 电梯层门门框的安装与调整；
5. 电梯层门上坎的安装与调整；
6. 电梯层门门扇的安装与调整；
7. 门机的安装与调整；
8. 电梯轿门的安装与调整；
9. 门刀的安装与调试；
10. 电梯层门地坎与轿厢门地坎尺寸的调整；
11. 电梯门机参数的设置与调试；
12. 电梯开关门的调试；
13. 电梯门系统的保养。
关键词： 数控车床 实训设备 实训装置 教学仪器 教学设备 实验设备 实训台 考核装置 电工电子 实验装置 数控技术 实训考核 技能实训 数控系统 电气控制 实训鉴定 自控实训 数控软件 实验系统 数控实训 电气技术 数控设备 数控铣床 高教设备 教学车床 职教设备 PLC控制 PLC技术 PLC实验 变频调速
LG-DTM01型 电梯门机构安装与调试实训考核装置是根据当前真实电梯门机构的装调和维保需求而开发的一种电梯门机构实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
LG-DTM01型 电梯门机构安装与调试实训考核装置主要由钢结构框架、电动葫芦、门框、层门门扇、层门地坎、层门上坎、轿厢龙门架、轿厢门扇、轿厢门地坎、门机、导轨、导轨支架、导靴等部件组成。学生根据随机文件资料说明，在钢结构框架内进行安装与调整，使其符合电梯门系统相关规范要求。并通过轿厢架的上下运动模拟轿厢在井道中的运行，当平层时，门机构能够带动轿厢门与层门开闭，轿厢离开后，层门紧闭。另外，能够使学生直观地看到门机构的全部器件及整个机械动作过程，更有效地帮助学生掌握其工作原理。
1. LG-DTM01型 电梯门机构安装与调试实训考核装置采用了钢结构电梯井道平台设计，整体外观简洁明了；
2. 遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
3. LG-DTM01型 电梯门机构安装与调试实训考核装置采用真实机构器件，使学生学到的与实际应用的一致；
4. 模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；
5. LG-DTM01型 电梯门机构安装与调试实训考核装置采用了电动葫芦拖动轿厢架在导轨上的运动，使演示与调试更加方便。
三、技术参数
1. 电源输入：单相三线 AC220V 50Hz；
2. 工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3. 门机：永磁同步变频门机；
4. 门机电机额定电压：AC100/125V；
5. 门机电机额定转速：180r/min；
6. 门机电机额定功率：43/94W；
7. 开门宽度：800mm；
8. 门高度：1000mm；
9. 轿门材料：表面喷塑碳素钢板（可选）；
10. 层门材料：不锈钢板（可选）；
11. 整机功耗：≤0.5KW；
12. 整机重量：≤600KG；
13. 外形尺寸：2240mm×1640mm×3000mm（长×宽×高）。
四、配置清单
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | 井道框架 | 1 | 台 | 材料：Q235 / 表面喷塑处理 |
| 2 | 导轨 | 1 | 套 | T75-3/B |
| 3 | 门机安装架 | 1 | 套 | 材料：Q235 / 表面喷漆处理 |
| 4 | 电动葫芦 | 1 | 台 | PA300 |
| 5 | 层门扇 | 1 | 套 | 不锈钢 |
| 6 | 门框 | 1 | 套 | 不锈钢 |
| 7 | 层门机构 | 1 | 套 | 材料：Q235 / 表面喷漆处理 |
| 8 | 层门地坎 | 1 | 条 | 铝合金 |
| 9 | 层门地坎支架 | 2 | 个 | 材料：Q235 / 表面电镀处理 |
| 10 | 护脚板 | 1 | 块 | 材料：Q235 / 表面电镀处理 |
| 11 | 轿厢门扇 | 1 | 套 | 材料：Q235 /表面喷塑处理 |
| 12 | 门机连接支架 | 1 | 套 | 材料：Q235 / 表面喷漆处理 |
| 13 | 永磁变频门机 | 1 | 套 | 厂商：杭州/西子孚信；型号：jarless-con；开门方式：中分；额定转速：180r/min；额定功率：43/94W |
| 14 | 摆臂式异步门刀 | 1 | 套 | 材料：Q235 / 表面电镀处理 |
| 15 | 轿厢门地坎 | 1 | 条 | 铝合金 |
| 16 | 安装与测量工具 | 1 | 套 | 详见配套工具清单 |
| 17 | 随机资料 | 1 | 份 | 实训指导书及相关说明书等资料 |
| 序号 | 名称 | 型号 | 数量 | 单位 | 备注 |
| 1 | 水平尺 | 600 | 1 | 把 | |
| 2 | 线坠 | 2m | 1 | 把 | 带磁座 |
| 3 | 卷尺 | 3m | 1 | 把 | |
| 4 | 电梯专用校轨尺 | 单线 | 1 | 套 | |
| 5 | 开口扳手 | 8～10 | 1 | 把 | |
| 6 | 开口扳手 | 10～12 | 1 | 把 | |
| 7 | 开口扳手 | 13～16 | 1 | 把 | |
| 8 | 开口扳手 | 14～17 | 1 | 把 | |
| 9 | 开口扳手 | 18～21 | 1 | 把 | |
| 10 | 开口扳手 | 19～22 | 1 | 把 | |
| 11 | 开口扳手 | 24～27 | 1 | 把 | |
| 12 | 钢直尺 | 300mm | 1 | 把 | |
| 13 | 一字螺丝刀 | 3×75mm | 1 | 把 | |
| 14 | 十字螺丝刀 | 3×75mm | 1 | 把 | |
| 15 | 活动扳手 | 12寸 | 1 | 把 | |
| 16 | 子弹头三位插板 | TS-103B | 1 | 把 |
1. 导轨支架与导轨的安装与调整；
2. 电梯层门地坎的安装与调整；
3. 电梯轿厢门地坎的安装与调整；
4. 电梯层门门框的安装与调整；
5. 电梯层门上坎的安装与调整；
6. 电梯层门门扇的安装与调整；
7. 门机的安装与调整；
8. 电梯轿门的安装与调整；
9. 门刀的安装与调试；
10. 电梯层门地坎与轿厢门地坎尺寸的调整；
11. 电梯门机参数的设置与调试；
12. 电梯开关门的调试；
13. 电梯门系统的保养。
