LG-DTS01型 电梯安装维修与保养实训考核平台
品牌：理工伟业 咨询电话：010-82827827 82827835
一、电梯实训考核设备概述
LG-DTS01型 电梯安装维修与保养实训考核设备是根据电梯安装、维修与保养职业岗位的日常工作任务及其能力要求，采用现阶段电梯的主流部件和控制方式开发的一种实训平台。适合于职业院校和技工学校建筑设备安装专业、楼宇自动化专业、机电设备安装及电气技术应用等专业的《电梯安装与维修》的教学与实训。
LG-DTS01型 电梯安装维修与保养实训考核设备由电梯井道、电梯总成、操作台和电气控制等四个单元组成。导轨、轿厢、曳引机、限速装置、对重等机械部分采用现阶段主流电梯的标准部件或配套的机构，且从部件产生到安装、调试、运行严格执行国家相关技术标准。独特的井道，不仅方便进行教学与实训，而且营造了电梯安装、维修与保养的真实情景。LG-DTS01型电梯安装维修与保养实训考核设备由控制系统采用串行通信的VVVF微机电梯控制系统，曳引电机采用现阶段电梯主流曳引电机—变频调速的“永磁式同步电机”。具有电梯运行的真实功能，又科学、合理的整合电梯安装、维修与保养的学习功能，是该装置的特点。
实训时，采用将轿厢与对重块卡紧在导轨上方式防坠、采用防护网防止工具、零件等物品坠落伤人，采用光幕屏蔽井道，防止学生或动物误入井道等多重安全防护措施，保证教学与实训的安全。

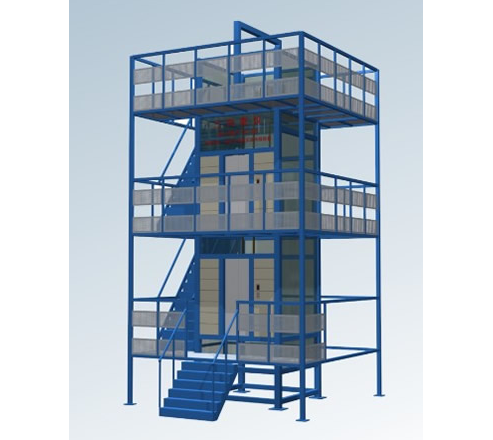

（图片为参考，以实物为准）
二、电梯实训考核设备技术参数
◎ 工作电源：三相五线供电AC 380 V /220 V ±7.5% 50Hz;
◎ 参考尺寸：4500 × 3700 ×8000 mm （长×宽×高）;
◎ 安全保护措施：具有接地保护、过流、过载、漏电保护及防摔、 防撞保护功能，符合相关的国家标准;
◎ *大功率消耗≤7.5 kW。
三、电梯实训考核设备配置清单：
|
规格型号 |
额定载荷 |
升降行程 |
台面尺寸 |
备注 |
|
SJG实训电梯1 |
500kg |
5米 |
1.4*1.35米 |
|
四、实训电梯主要用料明细：
|
序 号 |
材料名称规格 |
用途 |
产地 |
|
1 |
δ3mm花纹钢板sus304不锈钢 |
门 |
上海宝钢 |
|
100*40H16方管 |
横轴架 |
||
|
10# 轨道型钢 |
导轨 |
||
|
100*40矩形管、δ14,16钢板 |
门架面板 |
||
|
横 轴 架 |
|||
|
2 |
液 压 泵 CBN系列齿轮泵 |
液压系统 |
泰兴鼎坤 |
|
液压油46# |
上海 |
||
|
双层高压油管 |
威阳西北橡胶 |
||
|
油缸筒Φ60*5 ×2 |
无锡四方精密无缝管 |
||
|
活塞杆 Φ40 ×2 |
泰兴鼎坤 |
||
|
密封件、防尘圈 |
台湾鼎基 |
||
|
3 |
电机 |
380V 2.2Kw |
荣成市华宇机电有限公司 |
|
电器原件 |
电源线路控制 |
正泰集团 |
|
|
4 |
其他配件 |
滑轮、链轮 |
泰兴鼎坤 |
|
HRB轴承、钢珠 |
哈 尔 滨 |
||
|
链条、照明灯 |
泰兴鼎坤 |
||
|
其他 |
使用说明书/保修卡/合格证 |
|
|
五、实训电梯详细用料配置：
|
序号 |
名称 |
技术规格 |
备 注 |
|
1 |
门 |
δ3mm花纹钢板sus304不锈钢 |
|
|
60*40 |
H16方管 |
||
|
2 |
道轨 |
10# |
轨道C型钢 |
|
3 |
门架面板 横轴架 |
100*40δ10 11 |
矩形管钢板 |
|
4 |
油缸筒 |
￠60*5（2只） |
内径精磨 |
|
5 |
活塞杆 |
￠40（2只） |
高碳铬轴承钢（外径精磨） |
|
6 |
活塞 |
￠60（2只） |
耐磨铸铁 |
|
7 |
Y型密封圈 |
￠60（2只） |
华而卡 |
|
8 |
台面 |
1.4*1.35*2.5 |
3mm厚花纹板及70×70H16方管 |
|
9 |
高压油管 |
DN848MPa |
咸阳航空油管 |
|
10 |
液压件接头 |
￠8 |
苏州 |
|
11 |
电磁阀 |
JBZE8 |
苏州 |
|
12 |
高压齿轮泵 |
E304 |
泰兴鼎坤 |
|
13 |
控制变压器 |
BK50C-380V220V36V24V12V6V |
德力西 |
|
14 |
交流接触器 |
CJXZ-1210 |
德力西 |
|
15 |
中间电磁继电器 |
JZX－22FD－4Z |
德力西 |
|
16 |
行程开关 |
LX19-001 |
德力西 |
|
17 |
按钮 |
NB4 |
德力西 |
|
18 |
电磁阀 |
直流－24V |
德力西 |
|
19 |
漏电断路器 |
DZ47-36 D10 |
德力西 |
|
20 |
双色信号灯 |
AD16-22D/S |
德力西 |
|
20 |
额定载荷 |
500kg |
操作高度5000mm |
注：自产品交货起壹年内，正常使用情况下，由于产品质量原因(非使用不当等人为原因)造成的设备故障，免费保修。
