产品分类
- 电工电子电气实训设备
- 电力电子电机实训装置
- 过程控制实验装置
- 工业机器人智能制造
- 维修电工实训设备
- PLC自动化实训设备
- 数控机床实训考核装置
- 数控机床机械加工设备
- 机床电气实训装置
- 机电一体化实训设备
- 机械示教陈列柜
- 机械专业实验设备
- 传感器检测实验室设备
- 工业互联人工智能实训设备
- 特种作业操作实训考核设备
- 物联网实验实训设备
- 消防、给排水实训设备
- 网络布线实训室设备
- 电梯安装维修实训考核设备
- 热工暖通家电制冷实训设备
- 楼宇智能化实训设备
- 环境工程实验装置
- 流体力学实验装置
- 化工专业实验实训设备
- 新能源实验实训设备
- 电力供配电实训设备
- 煤矿矿山实验实训设备
- 液压气动实验室设备
- 教学仿真软件
- 轨道交通实验实训设备
- 船舶实训考核装置
- 驾驶模拟训练设备
- 新能源汽车实训设备
- 汽车发动机底盘实训台
- 汽车电器电子实训台
- 特种车工程机械实训设备
- 智能网联汽车实训设备
- 医学教学模型
- 中小学实验室设备
- 实验箱.实验仪
- 光电子通信实验装置
- 仪器设备.教学挂图
更多新产品
- LG-TSV05型智能网联自动驾驶微缩车
- LG-ITP02型智能网联汽车视觉识别实训台
- LG-IH05型智能网联汽车超声波雷达便携式实验箱
- LG-ITP03型智能网联汽车激光雷达实训台
- LG-IH04型智能网联汽车组合导航系统便携式实验箱
- LG-IH01型智能网联汽车毫米波雷达便携式实验箱
- LG-IKP013型智能网联汽车决策规划仿真实训台
- LG-TSV07型智能网联乘用车高级开发教学平台
- LG-TSV10型智能网联车路协同智慧灯杆
- LG-TSV08型智能网联微缩车平行驾驶系统
- LG-TSV11型智能网联车路协同沙盘及云控平台
- LG-IZC02型智能网联自动驾驶小巴（8座 荷载15人）
- LG-JXY014型机械传动与液压控制实训平台
- LG-JXY012型工业机械传动与液压调试平台
- LGY-JD011型机电液一体化智能综合实训平台（液压
更多热点产品
- LG-DLK01型 电力系统综合自动化实验平台
- LG系列 智能建筑实验实训装置
- LGJS-3型 模块式柔性环形自动生产线及工业机器人
- LGJX-82E型 立体仓库实训装置
- LGJS-1型 现代物流仓储自动化实验系统
- LGJS-2型 模块式柔性自动环形生产线实验系统（工
- LG-2400型 数控模组化生产流水线综合系统（CD制程
- LGJD-01型 光机电一体化控制实训装置
- LGJD-02型 光机电一体化控制实训装置
- LG-235A 光机电一体化高速分拣实训系统
- LGK-III型 数控车/铣床综合考核装置(二合一/生产型
- LG-AT2型 自控原理与计算机控制实验仪
- LG-NLY01型 楼宇智能化工程实训系统
- LGZK-201G 自动化综合实训装置( PLC、直流调速、触
- LGPD-205B型 PLC、单片机及微机原理综合实训装置
当前位置:首页 > 产品展示 > 行业培训设备 > 电梯安装维修实训考核设备 > 电梯安装维修实训考核设备

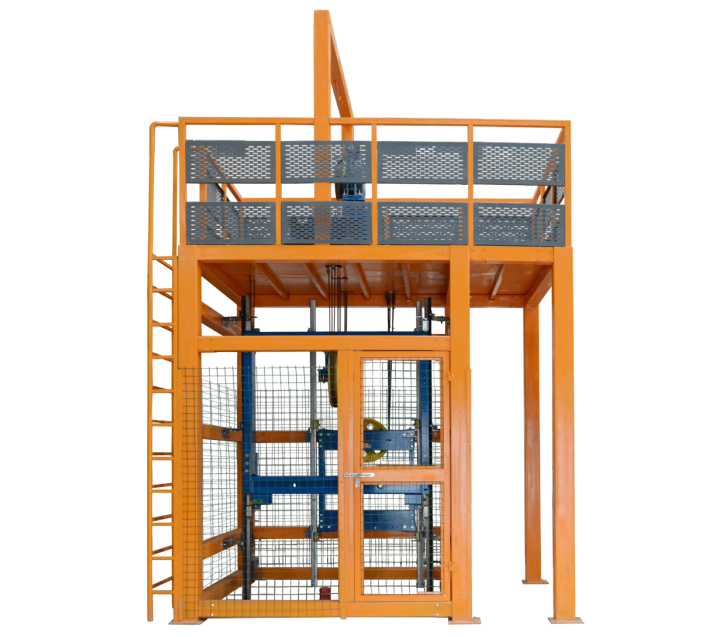

LG-DTZY01型 电梯曳引系统安装实训考核装置
品牌：理工伟业 咨询电话：010-82827827 82827835
一、设备概述
LG-DTZY01型 电梯曳引系统安装实训考核装置是根据当前真实电梯曳引系统的安装和维保要求，而开发的一种模块式的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
LG-DTZY01型 电梯曳引系统安装实训考核装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进行电梯人工盘车练习，掌握其要点。另外学生也可根据相关图纸要求，借助模拟井道框进行电梯井道放样、导轨安装、曳引安装、对重框架、轿厢架曳引绳悬挂。
二、 产品特点
1. LG-DTZY01型 电梯曳引系统安装实训考核装置采用了钢结构电梯井道平台设计，整体外观简洁明了；
2. 遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
3. LG-DTZY01型 电梯曳引系统安装实训考核装置采用真实机构器件，使学生学到的与实际应用的一致；
4. 模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。
三、技术参数
1. 限速器额定速度：≤1.0m/s；
2. 安全钳动作速度：≤1.0 m/s；
3. 曳引机额定速度：≤0.4m/s；
4. 曳引机额定载重：450kg；
5. 曳引比：2：1；
6. 制动形式：鼓式；
7. 曳引机防护等级：IP41；
8. 整机重量：≤1000kg；
9. 外形尺寸：4000mm×3200mm×4900mm（长×宽×高）。
四、配置清单
五、配套工具清单
六、实训项目
1. T型导轨（轿厢导轨）安装与调整；
2. 对重导轨安装与调整；
3. 曳引机架的安装与调整；
4. 曳引机的安装与调整；
5. 轿厢龙门架的安装；
6. T型导轨上导靴的安装；
7. 安全钳连杆的安装；
8. 对重框的安装；
9. 限速器的安装；
10. 曳引绳的悬挂；
11. 涨紧装置的安装与调整；
12. T型导轨下导靴的安装；
13. 安全钳与下导靴的调整；
14. 限速器与安全钳的联动调整；
15. 导轨与导靴的保养；
16. 曳引机的保养；
17. 曳引绳的保养；
18. 限速器－安全钳的保养；
19. 人工盘车的练习。
关键词： 数控车床 实训设备 实训装置 教学仪器 教学设备 实验设备 实训台 考核装置 电工电子 实验装置 数控技术 实训考核 技能实训 数控系统 电气控制 实训鉴定 自控实训 数控软件 实验系统 数控实训 电气技术 数控设备 数控铣床 高教设备 教学车床 职教设备 PLC控制 PLC技术 PLC实验 变频调速
LG-DTZY01型 电梯曳引系统安装实训考核装置是根据当前真实电梯曳引系统的安装和维保要求，而开发的一种模块式的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
LG-DTZY01型 电梯曳引系统安装实训考核装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进行电梯人工盘车练习，掌握其要点。另外学生也可根据相关图纸要求，借助模拟井道框进行电梯井道放样、导轨安装、曳引安装、对重框架、轿厢架曳引绳悬挂。
1. LG-DTZY01型 电梯曳引系统安装实训考核装置采用了钢结构电梯井道平台设计，整体外观简洁明了；
2. 遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
3. LG-DTZY01型 电梯曳引系统安装实训考核装置采用真实机构器件，使学生学到的与实际应用的一致；
4. 模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。
三、技术参数
1. 限速器额定速度：≤1.0m/s；
2. 安全钳动作速度：≤1.0 m/s；
3. 曳引机额定速度：≤0.4m/s；
4. 曳引机额定载重：450kg；
5. 曳引比：2：1；
6. 制动形式：鼓式；
7. 曳引机防护等级：IP41；
8. 整机重量：≤1000kg；
9. 外形尺寸：4000mm×3200mm×4900mm（长×宽×高）。
四、配置清单
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | 钢构平台 | 1 | 台 | 材料：Q235 / 表面喷漆处理 |
| 2 | 永磁同步曳引机 | 1 | 台 | 厂商：上海/蒙特纳利；型号：MCG100；额定速度：≤0.4m/s；额定功率：1.6KW；额定频率：9.8Hz |
| 3 | 曳引机架 | 1 | 台 | 材料：Q235 / 表面喷漆处理 |
| 4 | 缓冲垫 | 4 | 块 | 橡胶 |
| 5 | 工字钢横梁 | 2 | 条 | 材料：Q235 / 表面喷漆处理 |
| 6 | 曳引钢丝绳 | 1 | 套 | 公称直径：∅10mm；结构：8×19S+FC |
| 7 | 绳头组合 | 1 | 套 | 楔块式 |
| 8 | 绳头板 | 1 | 套 | 材料：Q235 / 表面喷漆处理 |
| 9 | 限速器－涨紧装置 | 1 | 套 | 厂商：宁波/奥德普；型号：OX-240B(单向）；额定速度：≤1.0m/s |
| 10 | 限速器钢丝绳 | 1 | 套 | 公称直径：∅10mm；结构：8×19S+FC |
| 11 | 盘车手轮 | 1 | 个 | 外径：500；材料：Q235 / 表面烤漆处理 |
| 12 | 导向轮 | 1 | 个 | 材料：尼龙；节径：∅400 |
| 13 | C型钢垫块 | 4 | 块 | 材料：Q235 / 表面喷漆处理 |
| 14 | 主轨支架 | 4 | 套 | 材料：Q235 / 表面喷漆处理 |
| 15 | 副轨支架 | 4 | 套 | 材料：Q235 / 表面喷漆处理 |
| 16 | T型导轨 | 2 | 条 | T75-3/B |
| 17 | 空心导轨 | 2 | 条 | TK5A |
| 18 | 龙门架 | 1 | 套 | 材料：Q235 / 表面喷漆处理 |
| 19 | 安全钳 | 1 | 对 | 厂商：宁波/奥德普；型号：OX-188（渐进式）；额定速度：≤1.0m/s |
| 20 | 安全钳连杆机构 | 1 | 套 | 材料：Q235 / 表面喷漆处理 |
| 21 | 主导靴 | 4 | 只 | 滑动弹性导靴（10mm） |
| 22 | 轿厢反绳轮 | 1 | 个 | 材料：尼龙；节径：∅400 |
| 23 | 反绳轮缓冲座 | 1 | 套 | 材料：Q235 / 表面喷漆处理 |
| 24 | 对重框架 | 1 | 套 | 材料：Q235 / 表面喷漆处理 |
| 25 | 对重反绳轮 | 1 | 个 | 材料：尼龙；∅400 |
| 26 | 对重导靴 | 4 | 只 | 滑动导靴（16mm） |
| 27 | 对重块 | 2 | 块 | 混凝土 |
| 28 | 液压缓冲器 | 1 | 个 | 厂商：宁波/奥德普；型号：OH-80；额定速度：≤1.0m/s；总质量：600kg～3000kg |
| 29 | 聚氨酯缓冲器 | 1 | 个 | 厂商：江阴/永诚；型号：ZDH-A-5 ；额定速度：≤1.0m/s；总质量：500kg～3000kg |
| 30 | 安装工具 | 1 | 套 | 详见配套工具清单 |
| 31 | 随机资料 | 1 | 份 | 实训指导书及相关说明书等资料 |
| 序号 | 名称 | 型号 | 数量 | 单位 | 备注 |
| 1 | 电梯专用校轨尺 | 单线 | 1 | 套 | |
| 2 | 开口扳手 | 24～27 | 1 | 把 | |
| 3 | 开口扳手 | 19～22 | 1 | 把 | |
| 4 | 开口扳手 | 18～21 | 1 | 把 | |
| 5 | 开口扳手 | 14～17 | 1 | 把 | |
| 6 | 开口扳手 | 13～16 | 1 | 把 | |
| 7 | 梅花扳手 | 24～27 | 1 | 把 | |
| 8 | 梅花扳手 | 19～22 | 1 | 把 | |
| 9 | 梅花扳手 | 18～21 | 1 | 把 | |
| 10 | 梅花扳手 | 14～17 | 1 | 把 | |
| 11 | 梅花扳手 | 13～16 | 1 | 把 | |
| 12 | 锤子 | 3P | 1 | 把 | |
| 13 | 一字螺丝刀 | 3寸 | 1 | 把 | |
| 14 | 十字螺丝刀 | 3寸 | 1 | 把 | |
| 15 | 卷尺 | 3m | 1 | 把 | |
| 16 | 水平尺 | 600 | 1 | 把 |
1. T型导轨（轿厢导轨）安装与调整；
2. 对重导轨安装与调整；
3. 曳引机架的安装与调整；
4. 曳引机的安装与调整；
5. 轿厢龙门架的安装；
6. T型导轨上导靴的安装；
7. 安全钳连杆的安装；
8. 对重框的安装；
9. 限速器的安装；
10. 曳引绳的悬挂；
11. 涨紧装置的安装与调整；
12. T型导轨下导靴的安装；
13. 安全钳与下导靴的调整；
14. 限速器与安全钳的联动调整；
15. 导轨与导靴的保养；
16. 曳引机的保养；
17. 曳引绳的保养；
18. 限速器－安全钳的保养；
19. 人工盘车的练习。
