新能源—DC/DC转换器虚拟仿真教学软件

品牌:理工伟业 咨询电话:010-82827827 82827835


新能源—DC/DC转换器虚拟仿真教学软件隶属新能源汽车教软件系列,该汽车教学软件DC-DC转换器表示在直流电路中将一个电压值的电能变换为另一个电压值的电能的装置。所以也是新能源汽车教学软件的核心部分。
  新能源—DC/DC转换器虚拟仿真教学软件功率计算

新能源—DC/DC转换器虚拟仿真教学软件中DC/DC转换器的输出功率与其输入功率及附属设备(风扇、控制器等)消耗的功率之和的比值。
  该新能源汽车教学软件DC/DC转换器的输入功率用其输入端的电压和电流的测量值的乘积来计算,输入端电压应在其输入接线端子处(或接线电缆头部)量取;输出功率用其输出端的电压和电流的测量值的乘积来计算,输出端电压应在其输出接线端子处(或接线电缆头部)量取。附属设备(风扇、控制器等)消耗的功率另行计算。
  新能源—DC/DC转换器虚拟仿真教学软件DC/DC转换器实验以及要求
  1.环境适应性
  DC/DC转换器的工作环境温度为(一20~60)℃,储存温度为(一30~70)℃,相对湿度为5%~95%(不结露)。
  DC/DC转换器的低温和高温试验按相关要求进行,低温试验温度选取为一20℃,高温试验温度选取为60℃,持续时问不小于2h。试验过程中,DC/DC变换器在正常工作状态。
  DC/DC转换器的湿度试验按相关规定进行,可进行2个循环;试验过程中,在(O~45)℃时,DC/DC变换器应处于工作状态。
  盐雾试验应按有关规定进行。DC/DC转换器应处于正常安装状态。推荐试验持续时间为16h、24h、48h。试验结束,Dc/DC变换器恢复1~2h后,检查其通电能否正常工作。试验后,产品的电气性能参数应符合产晶标准的规定。产品的安装细节、试验后的恢复条件和其他判定要求应在产品标准中规定。
  2.耐振性
  DC/DC转换器的振动试验按QC/T 413---2002中5.12的规定进行,并满足其要求。
  3.壳体机械强度
  在DC/DC转换器壳体各表面任意30cm×30t:m的面积上均匀地施加相当于l00kg质量重物的力,观测表面的塑性变形情况。试验后,不发生明显的塑性变形。
  4.防护等级
  新能源—DC/DC转换器虚拟仿真教学软件DC/DC转换器按GB 4208~2008中的方法试验,产品防护等级应符合其相应要求。
  5.噪声
  DC/DC转换器工作噪声试验按QC/T 413—2002”(参见附录)中的规定进行。
  DC/DC转换器及其冷却系统的工作噪声应不大于70dBA。
  6.绝缘性能
  在DC/DC转换器未工作情况下,在环境温度为(23±2)℃和相对湿度为80%~90%时,用1000V兆欧表(或其他具有相同功能和精度等级的仪器)对DC/DC转换器中带电电路与地(外壳)之间的绝缘电阻进行测量。
  7.耐电压性能
  在DC/DC转换器未工作情况下,在环境温度为(23±2)℃和相对湿度为80%~90%时,用量程为2000V(DC)(或额定电压1500V)的耐电压测试仪对接线端子对地(外壳)和彼此无电连接的电路的漏电流进行测量。
  接线端子对地(外壳)和彼此无电连接的电路之间的介电强度,应能耐受2000V(DC)(或额定电压1500V)的试验电压lmin。

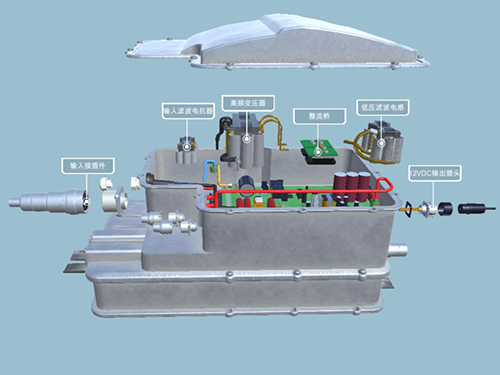

新能源—DC/DC转换器虚拟仿真教学软件以及要求还有很多,就不一一介绍了,该汽车教学软件是新能源汽车教学软件的重要组成部分,该汽车教学软件可以完全展示DC/DC转换器的结构与功能等。
