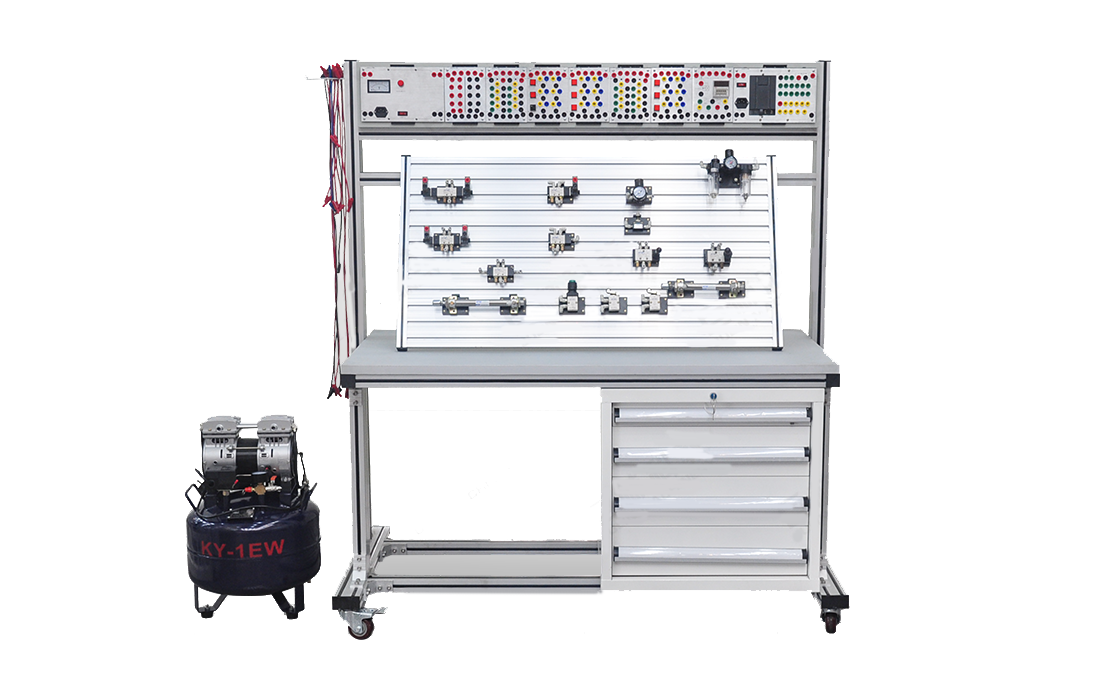

LGJ-DYQ03型 单面工业液压气动实训台
品牌：理工伟业 咨询电话：010-82827827 82827835
LGJ-DYQ03型 单面工业液压气动实训台依据国家高等院校、职业技术院校的《液气压传动》、《气动控制技术》教学大纲、实验教学大纲, 针对当前的实验教学现况而专业设计的气动教学实验台。单面工业液压气动实训台覆盖了气动技术、PLC自动控制技术、传感器应用技术等多项技术，是气动技术和控制技术的完美结合。
一、实验台主要技术参数

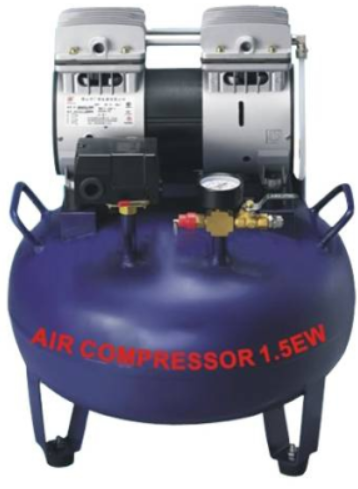

二、空气压缩机简介
液压泵站由三相电机、变量叶片泵、单向阀、风冷器、空气滤清器、油温油面计、压力表等组成。液压泵站控制与实验台一体安装，具有电气过载、缺相保护等功能，专用电器软启动器，防系统憋压装置。
二、主要技术参数
三、气动元件
1.台制弹卡：ABS工程塑料模具制作，一体化注塑成形,表面磨砂处理，单卡槽一体化固定方式(方便、快捷)
2.接口 ： ABS半透明材料制作,安装固定一红一黑护套插座,并有DC24V接线标志
3.气动元件：采用国际国内知名品亚德客工业气动元件

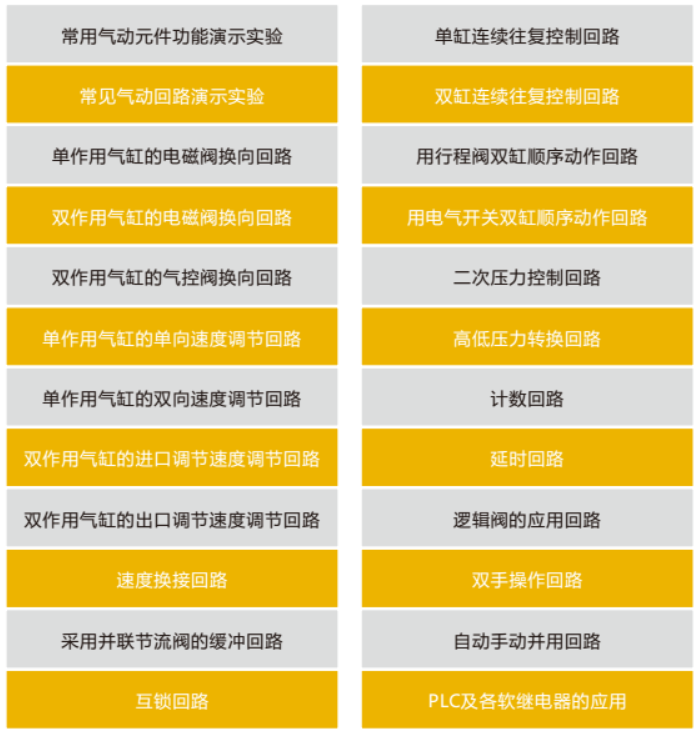

四、主要实验项目
1、常用气动元件功能演示实验；
2、常见气动回路演示实验；
3、单作用气缸的电磁阀换向回路；
4、双作用气缸的电磁阀换向回路；
5、双作用气缸的气控阀换现回路；
6、单作用气缸的单向速度调节回路；
7、单作用气缸的双向速度调节回路；
8、双作用气缸的进口速度调节回路；
9、双作用气缸的出口速度调节回路；
10、速度换接回路；
11、采用并联节流阀的缓冲回路；
12、互锁回路；
13、单缸连续往复控制回路；
14、双缸连续往复控制回路；
15、用行程阀双缸顺序动作回路；
16、用电气开关双缸顺序动作回路；
17、二次压力控制回路；
18、高低压力转换回路；
19、计数回路；
20、延时回路；
21、逻辑阀的应用回路；
22、双手操作回路；
23、自动手动并用回路；
24、PLC及各种继电器的应用。
关键词： 数控车床 实训设备 实训装置 教学仪器 教学设备 实验设备 实训台 考核装置 电工电子 实验装置 数控技术 技能实训 数控系统 电气控制 自控实训 实验系统 数控软件 数控实训 电气技术 数控设备 数控铣床 高教设备 教学车床 职教设备 PLC控制 PLC技术 PLC实验 变频调速 PLC实训 单片机
| 使用电源 | 国家标准供电电源——AC220V（±5%）、50HZ,带短路保护、漏电保护、过载保护等功能 |
| 控制电压 |
安全控制电压——DC24V |
| 使用压力 | <=0.75Mpa |
| 使用环境要求 | 能在环境温度-10℃——+50℃下使用 |
| 尺寸 | 1620x720x1650（mm） |
| 重量 | 约120Kg |
液压泵站由三相电机、变量叶片泵、单向阀、风冷器、空气滤清器、油温油面计、压力表等组成。液压泵站控制与实验台一体安装，具有电气过载、缺相保护等功能，专用电器软启动器，防系统憋压装置。
二、主要技术参数
| 电源 | 220V AC50HZ |
| 流量 | 40L/min |
| 储气罐容积 | 24L |
| 噪音 | <=60db |
| *大压力 | 1.0Mpa |
| 尺寸 | 40*40*52 ( cm ) |
| 净重 | 22Kg |
1.台制弹卡：ABS工程塑料模具制作，一体化注塑成形,表面磨砂处理，单卡槽一体化固定方式(方便、快捷)
2.接口 ： ABS半透明材料制作,安装固定一红一黑护套插座,并有DC24V接线标志
3.气动元件：采用国际国内知名品亚德客工业气动元件
四、主要实验项目
1、常用气动元件功能演示实验；
2、常见气动回路演示实验；
3、单作用气缸的电磁阀换向回路；
4、双作用气缸的电磁阀换向回路；
5、双作用气缸的气控阀换现回路；
6、单作用气缸的单向速度调节回路；
7、单作用气缸的双向速度调节回路；
8、双作用气缸的进口速度调节回路；
9、双作用气缸的出口速度调节回路；
10、速度换接回路；
11、采用并联节流阀的缓冲回路；
12、互锁回路；
13、单缸连续往复控制回路；
14、双缸连续往复控制回路；
15、用行程阀双缸顺序动作回路；
16、用电气开关双缸顺序动作回路；
17、二次压力控制回路；
18、高低压力转换回路；
19、计数回路；
20、延时回路；
21、逻辑阀的应用回路；
22、双手操作回路；
23、自动手动并用回路；
24、PLC及各种继电器的应用。
