LG-CTY05型 智能化液压伺服控制系统实验装置
品牌：理工伟业 咨询电话：010-82827827 82827835
该液压专业测试实验台能完成液压传动课程的设计性、创造性、综合性实验，了解电液伺服位置控制系统的组成、工作原理和校正方法，了解电液比例阀/伺服阀的控制特性，掌握控制系统动态分析原理和时域参数的测试方法，深入理解数字PID控制器结构参数对系统动态性能的影响，是液压学科中的学者、专家、工程技术人员的得力助手。
一、实验内容
1、计算机控制电液比例位置系统的设计性实验
1.1比例阀的性能测试
1.1.1比例溢流阀的压力特性
a.比例溢流阀压力特性测试装置
b.比例溢流阀的输入输出特性的物理意义和测试方法
c.比例溢流阀调压特性及测试方法
1.1.2比例溢流阀的动态特性实验
a.比例溢流阀的动态特性测试装置
b.比例溢流阀压力阶跃响应特性曲线的测试方法
c.比例溢流阀动态特性各参数物理意义和计算方法
1.1.3电磁比例方向阀的流量特性实验
a.电磁比例方向阀流量特性测试装置
b.电磁比例方向阀控制器的输入输出特性的物理意义和测试方法
c.电磁比例方向阀的流量特性及测试方法
1.1.4电磁比例方向阀的动态性能实验
a.电磁比例方向阀的动态特性装置
b.电磁比例方向阀的流量阶跃响应特性曲线的测试方法
c.电磁比例方向阀的动态特性和参数物理意义和测试方法
1.1.5比例调速阀的流量特性
a.比例调速阀流量特性测试装置
b.比例调速阀的输入输出特性的物理意义和测试方法
c.比例调速阀流量特性及测试方法
1.1.6比例调速阀的动态特性实验
a.比例调速阀的动态特性测试装置
b.比例调速阀压力阶跃响应特性曲线的测试方法
c.比例调速阀动态特性各参数物理意义和计算方法
1.2比例系统的设计性测试实验
1.2.1电磁比例力控制系统性能实验（阀控缸）
a.电磁比例力控制系统的组成、工作原理和校正方法
b.计算机在电磁比例力控制系统的作用
c.系统动态分析原理和时域参数的测试方法
d.数字PID控制器结构参数对系统动态性能的影响
1.2.2电磁比例位置控制系统的性能实验（阀控缸）
a.电磁比例位置控制系统的组成、工作原理和校正方法
b.计算机在电磁比例位置控制系统的作用
c.系统动态分析原理和时域参数的测试方法
d.数字PID控制器结构参数对系统动态性能的影响
1.2.3电磁比例转速控制系统的性能实验（阀控马达）
a.电磁比例转速控制系统的组成、工作原理和校正方法
b.计算机在电磁比例转速控制系统的作用
c.系统动态分析原理和时域参数的测试方法
d.数字PID控制器结构参数对系统动态性能的影响
3、伺服阀的性能测试（阀控缸）
3.1伺服换向阀的静态特性实验
a.伺服换向阀流量特性测试装置
b.伺服换向阀控制器的输入输出特性的物理意义和测试方法
c.伺服换向阀的流量特性及测试方法
e.伺服换向阀的压力增益特性的测试方法
3.2伺服换向阀的动态性能实验
a.伺服换向阀的动态特性装置
b.伺服换向阀的流量阶跃响应特性曲线的测试方法
c.伺服换向阀的动态特性和参数物理意义和测试方法
3.3伺服换向阀的位置控制系统的性能实验（闭环控制）
a.伺服换向阀的位置控制系统的组成、工作原理和校正方法
b.计算机在伺服换向阀的位置控制系统的作用
c.系统动态分析原理和时域参数的测试方法
d.数字PID控制器结构参数对系统动态性能的影响
二、性能及特点

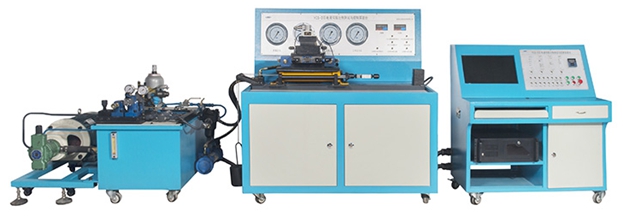

1、液压泵站为外置结构，由油箱、柱塞泵、电机安全阀组、压力表、冷却系统过滤系统、管道、控制球阀以及蓄能器组成。
2、机架采用冷轧钢板按工业标准产品精制加工，表面喷塑处理，液压台为“L”型平台式结构，水平台面为钢板、漏网结构，立式面为显示部分（精密压力表，数显二次仪表等）；水平台面上装有伺服/比例系统测试装置（用于做伺服/比例方向阀的位置、力控制实验），此伺服/比例系统测试装置由高强度槽钢精制而成，能够防止台面变形以及实验时保证*佳稳定性。
3、系统采用蓄能器吸震，保证油源脉动小于额定压力2.5%。回油管道大，系统回油压力小于额定压力3%。

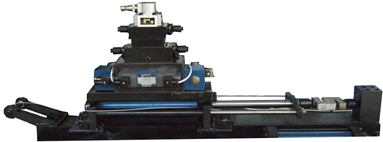

4、伺服/比例系统位置、力控制实验采用缸、模块、阀集成式结构，以槽钢为基座，工作油缸与负载油缸或挡块（滑轮、砝码）安装其上，并可拆卸互换。实验者可根据不同负载形式模拟实际工况进行实验。
结构形式如下图:
1）位置系统控制实验

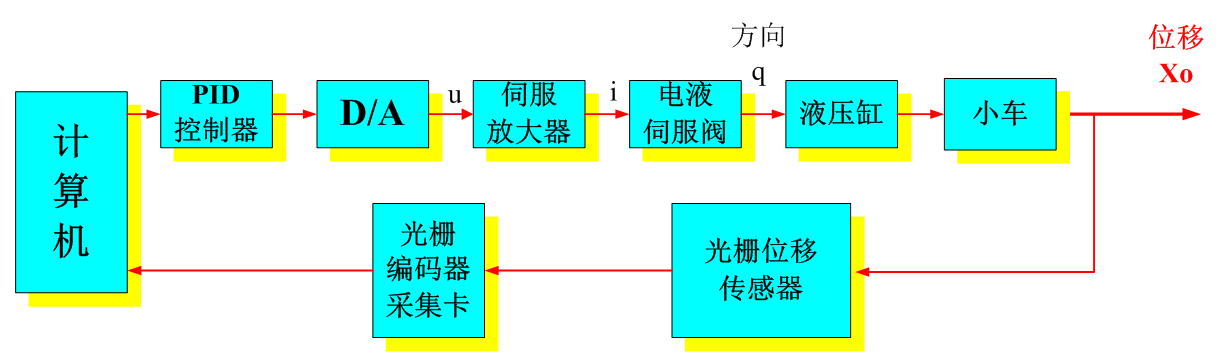

实验装置控制测试原理图
实验原理：
实验系统是位置控制系统，被控物理参数（即系统输出）是负载滑轮位移。计算机发出一个给定值（阶跃信号），经数字控制器调节和数模转换后，产生控制信号；由伺服放大器、伺服阀、加载液压缸等组成的装置使负载滑轮产生位移；位移量由光栅位移传感器动态地检测并通过光栅编码器采集卡读入计算机，构成闭环系统；控制*终目的是负载滑轮实际位移能准确地、快速地达到给定值。

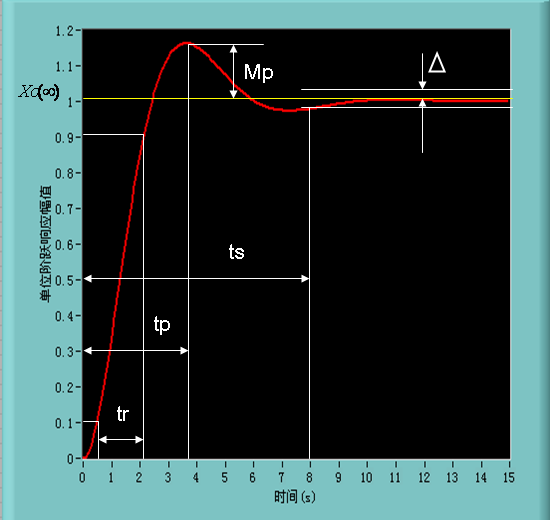

该实验测量系统对施加的阶跃信号的动态响应；计算位置响应的时域性能指标：上升时间、峰值时间、调整时间、超调量、稳态误差等；检验数字控制器参数对时域性能指标的影响规律。动态响应特性的主要参数物理意义如下图所示：
（2）力控制系统性能实验

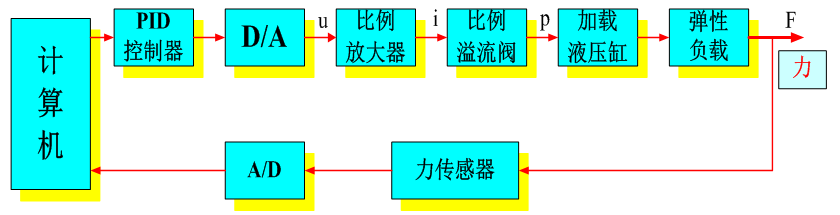

实验装置控制测试原理图
实验原理：实验系统是力控制系统，被控物理参数（即系统输出）是弹性负载所受的力F。计算机发出一个给定值（阶跃信号），经数字PID控制器调节和数模转换(D/A)后，产生控制信号u；由电液比例控制放大器、比例溢流阀、加载液压缸、等组成的装置对负载施加相应的力；施加力的大小由力传感器动态地检测并通过模数转换（A/D）读入计算机，构成闭环系统；控制*终目的是施加于弹性负载的实际力能准确地、快速地达到给定值。
该实验测量系统对施加的阶跃信号的动态响应（输出力的）；计算位置响应的时域性能指标：上升时间、峰值时间、调整时间、超调量、稳态误差等；检验数字PID控制器参数对时域性能指标的影响规律。动态响应特性的主要参数物理意义如下图所示：

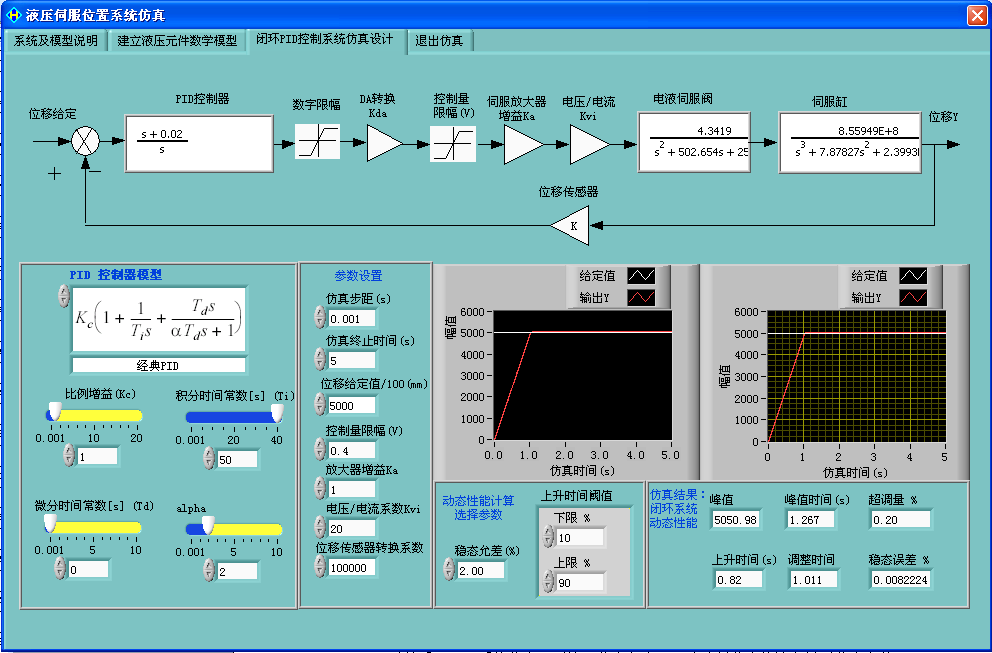

6、为了让学生更熟悉、准确掌握常用PID控制器类型和算法以及数字PID控制器结构参数对系统动态性能的影响本公司还开发了一套系统仿真软件。直接可在课堂操作，无需连接实验台，其设计思路与说明：系统仿真是用系统的数学模型来模拟一个真实系统动态特性的实验技术方法。这门技术以成功运用于控制系统性能分析和实践中。

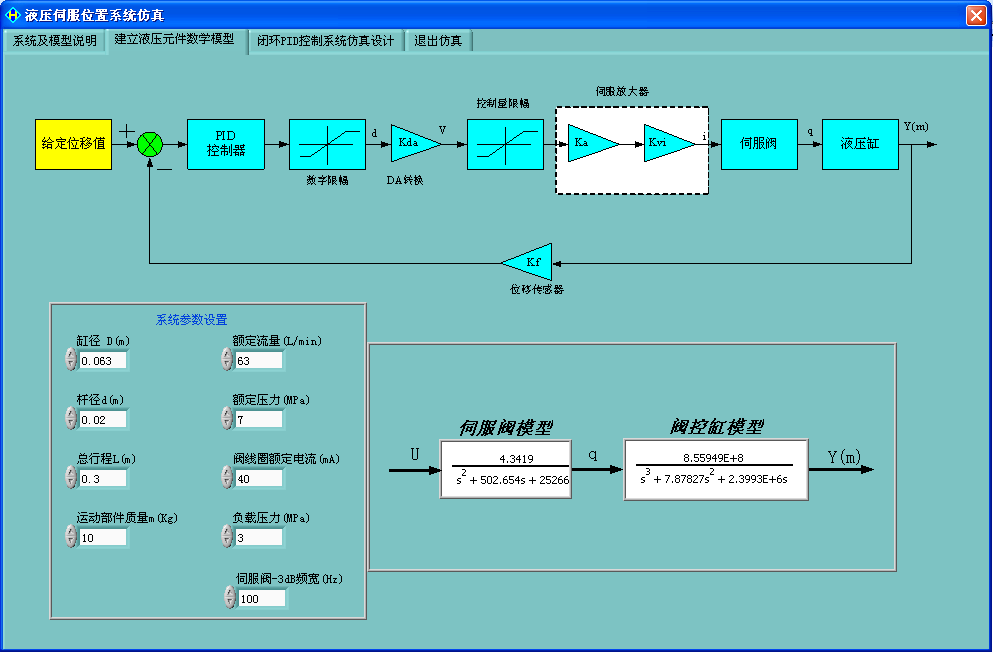

系统仿真步骤：
（1）建立实际系统（部件和元件）的数学模型，即用数学表达式来描述输入输出关系；
（2）建立系统的仿真框图模型，即用传递函数框图描述实际关系；
（3）系统仿真，即编写仿真程序、正确选择仿真算法和设置仿真参数，并运行仿真程序；
（4）系统动态特性分析，反复调整系统或控制器参数，获得*佳设计参数。
系统仿真结果的正确性和精度取决于数学模型和仿真参数。由于液压系统本身的物理特性的非线性、不确定性、内外部因素作用下的变化性等，难以获得准确的数学模型，需要大量的实验。选择合理的算法和仿真参数十分重要。这里采用4阶定步距Runge-Kutta法。仿真模型包含有线性环节和非线性环节。
7、电器控制系统为独立的柜式控制单元，分为电器控制部分和电器操作部分，电器操作面板上装有操作按钮、比例放大器及位二次仪表，电器柜布置安全合理，便于维修。
8、液压元件均配有油路过渡模块，通过金属硬管或软管与执行系统连接，保证在额定工作压力下不漏油。
9、系统冷却，采用专业的水冷方式，使系统测试温度达到国家标准以内，有效排除油温过高影响实验精度的问题。
10、电源模块带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
11、实验用液压元件采用德国力士乐系列产品，具有高可靠性，严格按学校要求配置元器件。
12、实验台配置了完备的各类型传感器，包括压力传感器、光栅位移传感器、温度传感器、流量传感器、测速传感器，以满足各项实验参数测试的需要。其它元件均采用国内知名厂家的产品。
13、实验台设计合理，测试精度高，闭环位置控制精度可以达到0.1mm。
14、实践性强，学生可自己设计实验，学习掌握液压系统原理与功能；分析诊断原理性故障。
三、控制测试系统
1、实验台的计算机控制测试系统由计算机、数据采集卡、接口板、传感器和电磁阀等组成。采用计算机加采集卡及相应传感器、变换电路组成信号发生和采集的硬件系统，结合编制的专用软件组成基于虚拟仪器的伺服/比例阀测试CAT系统。
2、系统软件的界面是用美国NI公司的LabVIEW开发的，软件界面直观性强，操作方便，功能齐全，交互性好，除具有实测功能以外，还具有虚拟教学的功能，教师可以利用界面提供的数据窗口输入不同的数据，得出不同的分析曲线，从而做到多种配置的理论分析。
3、控制测试系统实现实验室参数（压力、流量、转速、位移等）的自动数据检测，自动处理、存储、自动生成实验报告和打印输出等功能。
4、系统能实现回路电磁阀的自动控制，提高了实验台操作的自动化和智能化水平。
四、技术参数
系统*高工作压力：21Mpa
电动机：Y160M-4 额定功率：11KW 额定转速：1440r/min（1台）
变量柱塞泵：16YCY14-1B 额定压力：31.5Mpa 排量:16ml/rev
轴向柱塞液压马达：5MCY14-1B 额定压力：31.5Mpa 额定排量： 5ml/rev
外形尺寸：实验平台：1300×830×950mm 控制柜：1100×420×900mm
五、配置表
相关液压气动实验设备:
LG-YY18A型 透明液压与气动综合控制实验台（二合一）
LG-YY18B型 透明液压传动与PLC实训装置(T型铝槽单面)
LG-YY18C型 气动与PLC实训装置(T型铝槽单面)
LG-YY18D型 液压传动与PLC实训装置(工业型单面)
LG-YYKF01型 开放式液压综合实验台
LG-QD28型 气动PLC控制实训装置
LG-YY18型 透明液压传动实训装置
LG-YY18E型 透明液压PLC控制实训装置
LG-QD28A型 气动PLC控制实训装置
LG-WJJ22型 透明挖掘机液压PLC实训装置
LG-QD28B型 气动PLC控制实验装置（带机械手）
LG-2QD28型 气动液压PLC综合控制实验室设备（双面）
LG-DY01B型 电液比例综合实验台
LG-YYZN01型 智能型液压综合实验台
LG-QDJS01型 气压传动技术综合实验台
LG-YYCS01型 液压传动与控制综合测试实验台
LG-YYCS01A型 液压传动综合测试实验台
LG-YYCS02型 液压气动传动综合演示台
LG-DY02型 多功能机电液气一体化综合实验台
LG-YYKZ01型 液压传动与控制培训系统综合性能实验台
LG-CTY04型 电液比例与电液伺服性能检测综合实验台
LG-YYZY01型 电动液压制样机
LG-SDJ01型 手动式液压制样机
LG-YQPC01型 液压气动PLC控制实验台（铝槽式铁桌）
LG-YQPC02型 工程液压气动PLC综合控制实验台
LG-YY18T型 液压传动演示装置（插孔式）
关键词： 数控车床 实训设备 实训装置 教学仪器 教学设备 实验设备 实训台 考核装置 电工电子 实验装置 数控技术 实训考核 技能实训 数控系统 电气控制 实训鉴定 自控实训 数控软件 实验系统 数控实训 电气技术 数控设备 数控铣床 高教设备 教学车床 职教设备 PLC控制 PLC技术 PLC实验 变频调速
1、计算机控制电液比例位置系统的设计性实验
1.1比例阀的性能测试
1.1.1比例溢流阀的压力特性
a.比例溢流阀压力特性测试装置
b.比例溢流阀的输入输出特性的物理意义和测试方法
c.比例溢流阀调压特性及测试方法
1.1.2比例溢流阀的动态特性实验
a.比例溢流阀的动态特性测试装置
b.比例溢流阀压力阶跃响应特性曲线的测试方法
c.比例溢流阀动态特性各参数物理意义和计算方法
1.1.3电磁比例方向阀的流量特性实验
a.电磁比例方向阀流量特性测试装置
b.电磁比例方向阀控制器的输入输出特性的物理意义和测试方法
c.电磁比例方向阀的流量特性及测试方法
1.1.4电磁比例方向阀的动态性能实验
a.电磁比例方向阀的动态特性装置
b.电磁比例方向阀的流量阶跃响应特性曲线的测试方法
c.电磁比例方向阀的动态特性和参数物理意义和测试方法
1.1.5比例调速阀的流量特性
a.比例调速阀流量特性测试装置
b.比例调速阀的输入输出特性的物理意义和测试方法
c.比例调速阀流量特性及测试方法
1.1.6比例调速阀的动态特性实验
a.比例调速阀的动态特性测试装置
b.比例调速阀压力阶跃响应特性曲线的测试方法
c.比例调速阀动态特性各参数物理意义和计算方法
1.2比例系统的设计性测试实验
1.2.1电磁比例力控制系统性能实验（阀控缸）
a.电磁比例力控制系统的组成、工作原理和校正方法
b.计算机在电磁比例力控制系统的作用
c.系统动态分析原理和时域参数的测试方法
d.数字PID控制器结构参数对系统动态性能的影响
1.2.2电磁比例位置控制系统的性能实验（阀控缸）
a.电磁比例位置控制系统的组成、工作原理和校正方法
b.计算机在电磁比例位置控制系统的作用
c.系统动态分析原理和时域参数的测试方法
d.数字PID控制器结构参数对系统动态性能的影响
1.2.3电磁比例转速控制系统的性能实验（阀控马达）
a.电磁比例转速控制系统的组成、工作原理和校正方法
b.计算机在电磁比例转速控制系统的作用
c.系统动态分析原理和时域参数的测试方法
d.数字PID控制器结构参数对系统动态性能的影响
3、伺服阀的性能测试（阀控缸）
3.1伺服换向阀的静态特性实验
a.伺服换向阀流量特性测试装置
b.伺服换向阀控制器的输入输出特性的物理意义和测试方法
c.伺服换向阀的流量特性及测试方法
e.伺服换向阀的压力增益特性的测试方法
3.2伺服换向阀的动态性能实验
a.伺服换向阀的动态特性装置
b.伺服换向阀的流量阶跃响应特性曲线的测试方法
c.伺服换向阀的动态特性和参数物理意义和测试方法
3.3伺服换向阀的位置控制系统的性能实验（闭环控制）
a.伺服换向阀的位置控制系统的组成、工作原理和校正方法
b.计算机在伺服换向阀的位置控制系统的作用
c.系统动态分析原理和时域参数的测试方法
d.数字PID控制器结构参数对系统动态性能的影响
二、性能及特点
1、液压泵站为外置结构，由油箱、柱塞泵、电机安全阀组、压力表、冷却系统过滤系统、管道、控制球阀以及蓄能器组成。
2、机架采用冷轧钢板按工业标准产品精制加工，表面喷塑处理，液压台为“L”型平台式结构，水平台面为钢板、漏网结构，立式面为显示部分（精密压力表，数显二次仪表等）；水平台面上装有伺服/比例系统测试装置（用于做伺服/比例方向阀的位置、力控制实验），此伺服/比例系统测试装置由高强度槽钢精制而成，能够防止台面变形以及实验时保证*佳稳定性。
3、系统采用蓄能器吸震，保证油源脉动小于额定压力2.5%。回油管道大，系统回油压力小于额定压力3%。
4、伺服/比例系统位置、力控制实验采用缸、模块、阀集成式结构，以槽钢为基座，工作油缸与负载油缸或挡块（滑轮、砝码）安装其上，并可拆卸互换。实验者可根据不同负载形式模拟实际工况进行实验。
结构形式如下图:
1）位置系统控制实验
实验装置控制测试原理图
实验系统是位置控制系统，被控物理参数（即系统输出）是负载滑轮位移。计算机发出一个给定值（阶跃信号），经数字控制器调节和数模转换后，产生控制信号；由伺服放大器、伺服阀、加载液压缸等组成的装置使负载滑轮产生位移；位移量由光栅位移传感器动态地检测并通过光栅编码器采集卡读入计算机，构成闭环系统；控制*终目的是负载滑轮实际位移能准确地、快速地达到给定值。
该实验测量系统对施加的阶跃信号的动态响应；计算位置响应的时域性能指标：上升时间、峰值时间、调整时间、超调量、稳态误差等；检验数字控制器参数对时域性能指标的影响规律。动态响应特性的主要参数物理意义如下图所示：
（2）力控制系统性能实验
实验装置控制测试原理图
实验原理：实验系统是力控制系统，被控物理参数（即系统输出）是弹性负载所受的力F。计算机发出一个给定值（阶跃信号），经数字PID控制器调节和数模转换(D/A)后，产生控制信号u；由电液比例控制放大器、比例溢流阀、加载液压缸、等组成的装置对负载施加相应的力；施加力的大小由力传感器动态地检测并通过模数转换（A/D）读入计算机，构成闭环系统；控制*终目的是施加于弹性负载的实际力能准确地、快速地达到给定值。
该实验测量系统对施加的阶跃信号的动态响应（输出力的）；计算位置响应的时域性能指标：上升时间、峰值时间、调整时间、超调量、稳态误差等；检验数字PID控制器参数对时域性能指标的影响规律。动态响应特性的主要参数物理意义如下图所示：
6、为了让学生更熟悉、准确掌握常用PID控制器类型和算法以及数字PID控制器结构参数对系统动态性能的影响本公司还开发了一套系统仿真软件。直接可在课堂操作，无需连接实验台，其设计思路与说明：系统仿真是用系统的数学模型来模拟一个真实系统动态特性的实验技术方法。这门技术以成功运用于控制系统性能分析和实践中。
系统仿真步骤：
（1）建立实际系统（部件和元件）的数学模型，即用数学表达式来描述输入输出关系；
（2）建立系统的仿真框图模型，即用传递函数框图描述实际关系；
（3）系统仿真，即编写仿真程序、正确选择仿真算法和设置仿真参数，并运行仿真程序；
（4）系统动态特性分析，反复调整系统或控制器参数，获得*佳设计参数。
系统仿真结果的正确性和精度取决于数学模型和仿真参数。由于液压系统本身的物理特性的非线性、不确定性、内外部因素作用下的变化性等，难以获得准确的数学模型，需要大量的实验。选择合理的算法和仿真参数十分重要。这里采用4阶定步距Runge-Kutta法。仿真模型包含有线性环节和非线性环节。
7、电器控制系统为独立的柜式控制单元，分为电器控制部分和电器操作部分，电器操作面板上装有操作按钮、比例放大器及位二次仪表，电器柜布置安全合理，便于维修。
8、液压元件均配有油路过渡模块，通过金属硬管或软管与执行系统连接，保证在额定工作压力下不漏油。
9、系统冷却，采用专业的水冷方式，使系统测试温度达到国家标准以内，有效排除油温过高影响实验精度的问题。
10、电源模块带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
11、实验用液压元件采用德国力士乐系列产品，具有高可靠性，严格按学校要求配置元器件。
12、实验台配置了完备的各类型传感器，包括压力传感器、光栅位移传感器、温度传感器、流量传感器、测速传感器，以满足各项实验参数测试的需要。其它元件均采用国内知名厂家的产品。
13、实验台设计合理，测试精度高，闭环位置控制精度可以达到0.1mm。
14、实践性强，学生可自己设计实验，学习掌握液压系统原理与功能；分析诊断原理性故障。
三、控制测试系统
1、实验台的计算机控制测试系统由计算机、数据采集卡、接口板、传感器和电磁阀等组成。采用计算机加采集卡及相应传感器、变换电路组成信号发生和采集的硬件系统，结合编制的专用软件组成基于虚拟仪器的伺服/比例阀测试CAT系统。
2、系统软件的界面是用美国NI公司的LabVIEW开发的，软件界面直观性强，操作方便，功能齐全，交互性好，除具有实测功能以外，还具有虚拟教学的功能，教师可以利用界面提供的数据窗口输入不同的数据，得出不同的分析曲线，从而做到多种配置的理论分析。
3、控制测试系统实现实验室参数（压力、流量、转速、位移等）的自动数据检测，自动处理、存储、自动生成实验报告和打印输出等功能。
4、系统能实现回路电磁阀的自动控制，提高了实验台操作的自动化和智能化水平。
四、技术参数
系统*高工作压力：21Mpa
电动机：Y160M-4 额定功率：11KW 额定转速：1440r/min（1台）
变量柱塞泵：16YCY14-1B 额定压力：31.5Mpa 排量:16ml/rev
轴向柱塞液压马达：5MCY14-1B 额定压力：31.5Mpa 额定排量： 5ml/rev
外形尺寸：实验平台：1300×830×950mm 控制柜：1100×420×900mm
五、配置表
| 序号 | 名称 | 规格型号 | 数量 | 厂 家 |
| 1 | 电机 | Y160M-4 | 1 | 北京 |
| 2 | 变量柱塞泵 | 16YCY14-1B | 1 | 上海 |
| 3 | 轴向柱塞液压马达 | 5MCY14-1B | 1 | 宁波 |
| 4 | 先导式溢流阀 | DB10-1-50B/100 | 1 | 北京华德 |
| 5 | 节流阀 | DVP16-10B | 1 | 北京华德 |
| 6 | 防震压力表 | YTN60 | 2 | 红旗仪表 |
| 7 | 精密压力表 | YB-150 | 4 | 阳泉仪表 |
| 8 | 油路板 | 自制 | 1 | 理工伟业 |
| 9 | 油箱 | 80L | 1 | 理工伟业 |
| 10 | 蓄能器 | NXQ-4 | 1 | 奉化液压 |
| 11 | 油位指示计 | YWZ-150 | 1 | 浙江东瓯 |
| 12 | 吸油滤油器 | WU-160*100-J | 1 | 浙江金洋 |
| 13 | 高压滤油器 | PLF-H60x5P | 1 | 浙江精欧 |
| 14 | 空气滤清器 | EF-25 | 1 | 浙江金洋 |
| 15 | 强磁滤油器 | CGQ-20 | 1 | 浙江协和 |
| 16 | 液压油 | L-HL 46抗磨液压油 | 80L | 中石化 |
| 17 | 水冷却器 | OR60 | 1 | 姜堰 |
| 18 | 球阀 | QJH-10WL | 6 | 奉化 |
| 19 | 水阀 | 2W-200-20 | 1 | 北京 |
| 20 | 伺服缸 | YGD | 1 | 无锡恒明 |
| 21 | 电磁比例溢流阀 | DBE10-30B/100Y | 1 | 北京华德 |
| 22 | 比例放大器 | LGBL-KZQ-I | 1 | 理工伟业 |
| 23 | 电磁比例换向阀 | 4WRE6E16-10B/24Z4 | 1 | 北京华德 |
| 24 | 比例放大器 | ZHBL-KZQ-III | 1 | 理工伟业 |
| 25 | 电磁比例调速阀 | 2FRE6B-20B/25QM | 1 | 北京华德 |
| 26 | 比例放大器 | LGBL-KZQ-II | 1 | 理工伟业 |
| 27 | 双喷嘴挡板力反馈两级电液流量伺服阀 | QDY-6 | 1 | 北京精密机床研究所 |
| 28 | 伺服放大器 | LGSF-KZQ-I | 1 | 理工伟业 |
| 29 | 压力变送器 | ZQ-BZ 25Mpa | 3 | 理工伟业 |
| 30 | 流量传感器 | LWGY-10 | 1 | 上海虹益 |
| 31 | 拉压式称重传感器 | BLR-SQA | 1 | 宇航科技 |
| 32 | 有源放大器 | SY-2C-V1-D | 1 | 宇航科技 |
| 33 | 霍尔传感器 | NJK-5002N | 1 | 浙江沪工 |
| 34 | 流量数显表 | FT8 | 1 | 武汉松野 |
| 35 | 速度数显表 | 1 | ||
| 36 | 光栅位移传感器 | SGC4.2T | 1 | 长春光机数显技术有限责任公司 |
| 37 | 温控仪 | XMTD-2001 | 1 | 上海德兆 |
| 38 | 热电偶 | WRET-1500 | 1 | 上海电器仪表厂 |
| 39 | 加热管 | 2KW | 1 | 北京 |
| 40 | 电器控制模块 | 自制 | 1 | 理工伟业 |
| 41 | 数据通用接口板 | 自制 | 1 | 理工伟业 |
| 42 |
37芯数据通讯线 （公头） |
自制 | 1 | 理工伟业 |
| 43 | 航空插头 | P55K8Q | 2 | 华峰 |
| 44 | 数据采集卡 | PCI-8333 | 1 | 北京中泰 |
| 45 | 光栅尺卡 | SGC-CARD（PCI） | 1 | 长春光机 |
| 46 | 系统采集控制软件 | 配套 | 1 | 理工伟业 |
| 47 | 采集卡驱动光盘 | PCI8333 | 1 | 北京中泰 |
| 48 | 实验指导书 | 配套 | 1 | 理工伟业 |
| 49 | 三通接头 | M14×1.5 | 2 | 理工伟业 |
| 50 | 耐压胶管 | 25Mpa | 配套 | 上海液压件厂 |
| 51 | 伺服/比例系统测试装置 | 自制 | 1 | 理工伟业 |
| 52 | 负载砝码 | 自制 | 1 | 理工伟业 |
| 53 | 二位三通电磁换向阀 | 3WE10A31B | 2 | 北京华德 |
| 54 | 活动扳手 | 18，， | 1 | 北京 |
| 55 | 活动扳手 | 12，， | 1 | 北京 |
| 56 | 开口扳手 | 8-10 | 1 | 北京 |
| 57 | 开口扳手 | 12-14 | 1 | 北京 |
| 58 | 开口扳手 | 17-19 | 1 | 北京 |
| 59 | 开口扳手 | 22-24 | 1 | 北京 |
| 60 | 开口扳手 | 24-27 | 1 | 北京 |
| 61 | 内卡环钳 | 1 | 北京 | |
| 62 | 外卡环钳 | 1 | 北京 | |
| 63 | 短十字起 | 1 | 北京 | |
| 64 | 长十字起 | 1 | 北京 | |
| 65 | 一字起 | 1 | 北京 | |
| 66 | 内六角扳手 | 1 | 北京 | |
| 67 | 工具盒 | 1 | 北京 | |
| 68 | O型圈 | φ22×2.4 | 10 | 宁波 |
| 69 | O型圈 | φ16×2.4 | 10 | 宁波 |
| 70 | O型圈 | φ10×1.9 | 5 | 宁波 |
| 71 | O型圈 | φ14×2.4 | 5 | 宁波 |
| 72 | O型圈 | φ11×2 | 5 | 宁波 |
| 73 | O型圈 | φ13×2 | 5 | 宁波 |
| 74 | 按钮开关 | LAY50-11DT | 1 | 上海双科 |
| 75 | 防震压力表 |
YTN60 （0-25MPa 2.5级） |
1 | 红旗仪表 |
| 76 | 生料带 | 1 | 长沙 | |
| 77 | 组合垫 | φ12 | 5 | 宁波 |
| 78 | 组合垫 | φ14 | 5 | 宁波 |
| 79 | 组合垫 | φ18 | 10 | 宁波 |
相关液压气动实验设备:LG-YY18A型 透明液压与气动综合控制实验台（二合一）
LG-YY18B型 透明液压传动与PLC实训装置(T型铝槽单面)
LG-YY18C型 气动与PLC实训装置(T型铝槽单面)
LG-YY18D型 液压传动与PLC实训装置(工业型单面)
LG-YYKF01型 开放式液压综合实验台
LG-QD28型 气动PLC控制实训装置
LG-YY18型 透明液压传动实训装置
LG-YY18E型 透明液压PLC控制实训装置
LG-QD28A型 气动PLC控制实训装置
LG-WJJ22型 透明挖掘机液压PLC实训装置
LG-QD28B型 气动PLC控制实验装置（带机械手）
LG-2QD28型 气动液压PLC综合控制实验室设备（双面）
LG-DY01B型 电液比例综合实验台
LG-YYZN01型 智能型液压综合实验台
LG-QDJS01型 气压传动技术综合实验台
LG-YYCS01型 液压传动与控制综合测试实验台
LG-YYCS01A型 液压传动综合测试实验台
LG-YYCS02型 液压气动传动综合演示台
LG-DY02型 多功能机电液气一体化综合实验台
LG-YYKZ01型 液压传动与控制培训系统综合性能实验台
LG-CTY04型 电液比例与电液伺服性能检测综合实验台
LG-YYZY01型 电动液压制样机
LG-SDJ01型 手动式液压制样机
LG-YQPC01型 液压气动PLC控制实验台（铝槽式铁桌）
LG-YQPC02型 工程液压气动PLC综合控制实验台
LG-YY18T型 液压传动演示装置（插孔式）
